辽2003J118 GSZ板墙体保温构造（现浇混凝土外墙阻推块型外保温自挂板）

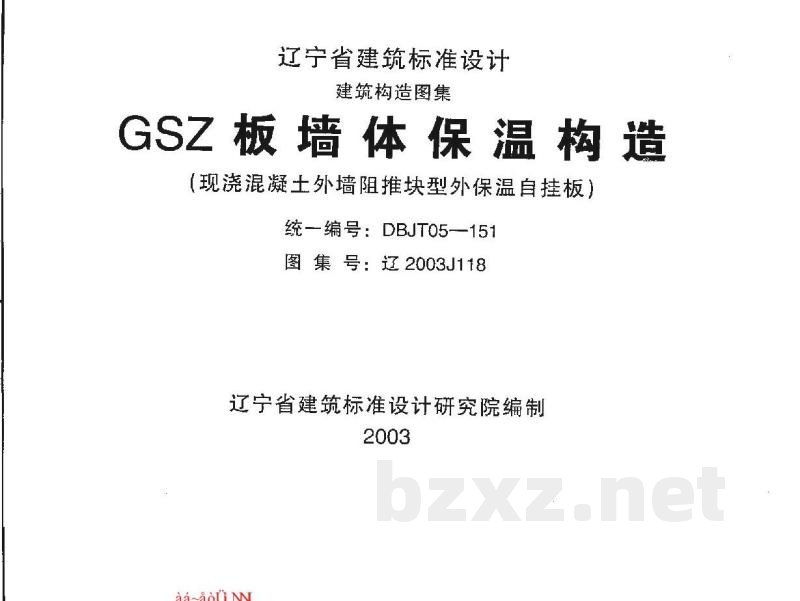

辽宁省建筑标准设计图集：GSZ板墙体保温构造（现浇混凝土外墙阻燃块型外保温自挂板）
编号：DBJ/T 05-151
图集号：辽2003J118
编制单位：辽宁省建筑标准设计研究院
实行日期：2003年4月1日

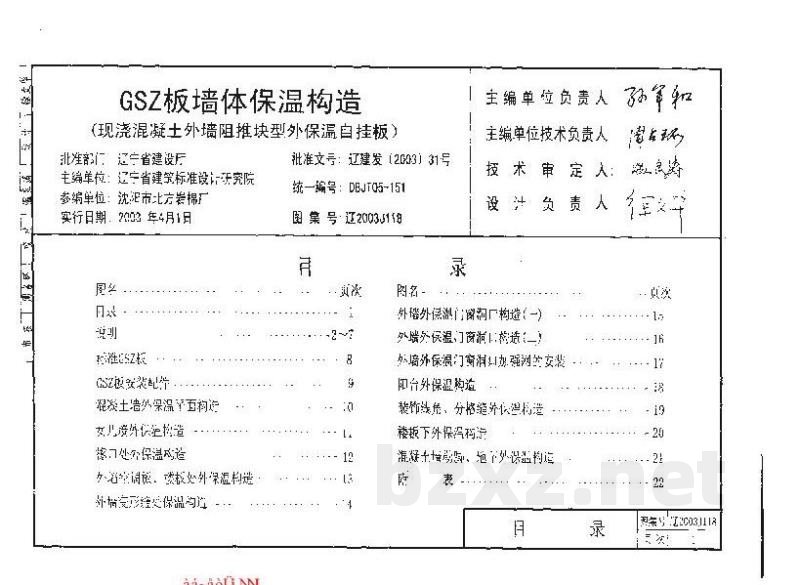

【图集主要内容】
包括：GSZ板安装配合、混凝土墙外保温构造、外墙外保温构造说明、外墙外保温构造图、施工工艺。

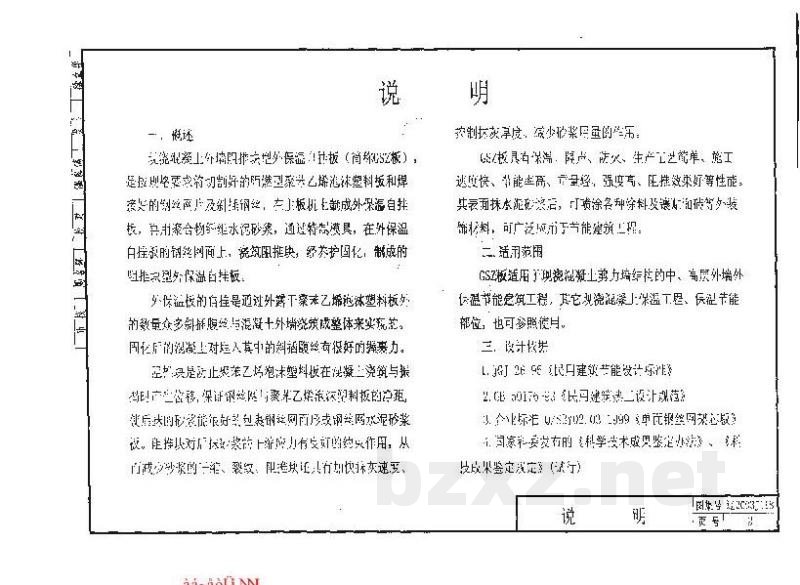

【一、产品概述】
GSZ板墙体保温构造（现浇混凝土外墙阻燃块型外保温自挂板）是以聚苯板为核心保温材料，通过两层水泥砂浆包裹，并利用钢丝网或钢丝进行加强的复合式外保温板材。该板材具有保温性能好、重量轻、施工快捷、粘结性能优良、耐候性强、抗冲击性能强等特点。通过模具成型工艺，使其在保温性能、施工便利性及整体性方面达到良好平衡，可广泛应用于各种建筑装饰面层。

【二、适用范围】
GSZ板适用于现浇混凝土剪力墙结构的中、高层建筑外墙保温节能工程，也可适用于其他现浇混凝土保温节能部位。

【三、设计依据】
主要依据现行国家建筑节能设计标准及相关技术规范。

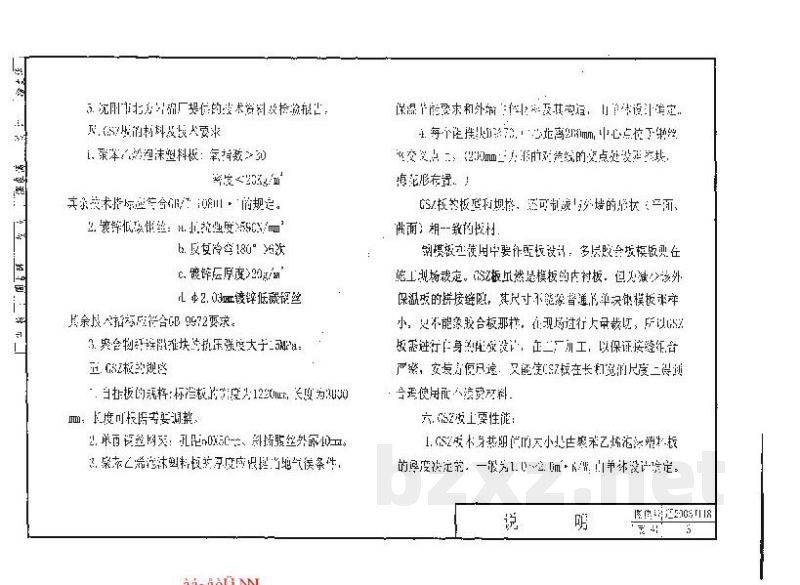

【四、技术要求】
1. 聚苯板：氧指数、密度等指标须符合国家相关标准。
2. 粘结性能：需满足反复冻融循环后的强度要求。
3. 钢丝网：镀锌厚度应大于20g/m²。
4. 抗压强度：应满足设计要求。

【五、GSZ板规格与要求】
1. 规格：宽度为1200mm，长度根据设计需求调整。
2. 安装要求：板材安装应紧密贴合，接缝严密，确保保温层的整体性。
3. 加强措施：在门窗洞口、转角、阳角等部位，应通过加设钢丝网进行加强，以防止出现裂缝。

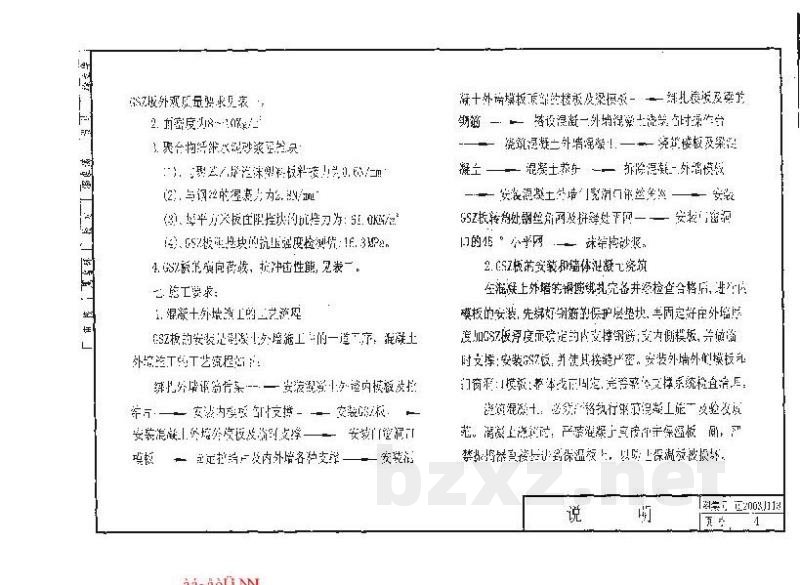

【六、施工工艺】
GSZ板的安装是外墙保温施工的重要工序。其施工流程包括：模板安装、支撑系统搭建、保温板安装、钢丝网铺设、水泥砂浆抹面及养护等。
1. 施工要点：
- 施工过程中应确保板材安装的准确性、垂直度及平整度，符合模板安装标准。
- 在门窗洞口、转角等部位，应增加钢丝网的覆盖范围，以提高结构的抗裂能力。
- 浇筑混凝土时应控制高度，避免因冲刷导致保温板位移，以保证结构的强度与保温性能。
- 安装完成后应进行严格验收，确保保温层完整、严密。
