辽2004J602 常用木门

辽宁省建筑标准设计 建筑构造图集 常用木门
统一编号：DBJT05-164 | 图集号：辽2004J602
编制单位：辽宁省建筑标准设计研究院

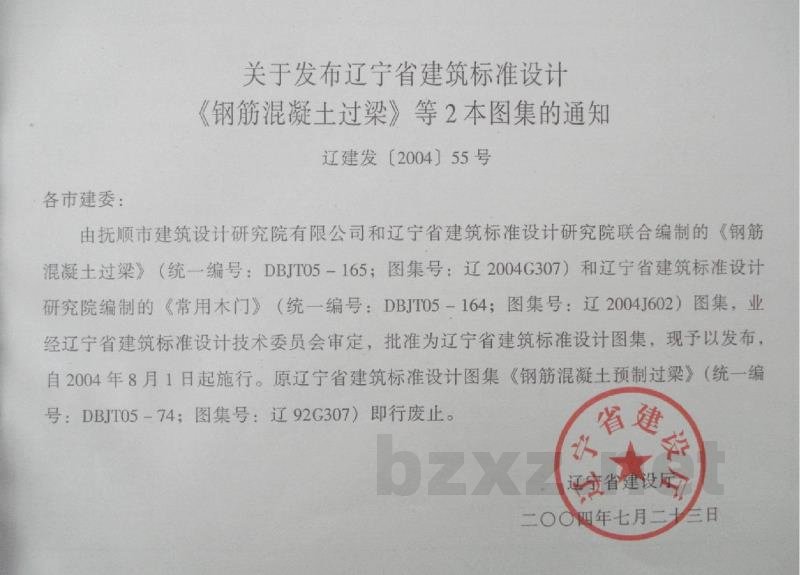

关于发布辽宁省建筑标准设计《钢筋混凝土过梁》等2本图集的通知（辽建发【2004】55号）

由抚顺市建筑设计研究院有限公司和辽宁省建筑标准设计研究院联合编制的《钢筋混凝土过梁》（统一编号：DBJT05-165，图集号：辽2004G307）和《常用木门》（统一编号：DBJT05-164，图集号：辽2004J602）图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2004年8月1日起施行。原辽宁省建筑标准设计图集《钢筋混凝土预制过梁》（统一编号：DBJT05-74，图集号：辽92G307）即行废止。

1. 适用范围
本图集适用于民用建筑中无特殊要求的平开门。

2. 设计依据
《建筑门窗洞口尺寸系列》、《建筑木门、木窗》、《木结构工程施工质量验收规范》、《住宅装饰装修工程施工规范》等。

3. 技术要求
3.1 木材选用：应选用优质木材，同一扇门中不得选用不同种类的木材。合页门宜选用硬木制。
3.2 胶合板等级：分为I（高）级、II（中）级、III（普）级。
3.3 木门玻璃：应采用浮法玻璃或磨砂玻璃。双开门（或双面合页门）采用5mm厚玻璃，其他采用3mm厚玻璃（但若开启门扇玻璃单片面积大于0.35m²时，应采用5mm厚玻璃）。
3.4 含水率：门框、门扇、门芯板必须做干燥处理，其含水率应符合以下要求：
- 软木：I级 ≤14%，II级 ≤12%，III级 ≤14%
- 硬木：I级 ≤14%，II级 ≤10%，III级 ≤12%
3.5 涂刷处理：
3.5.1 底漆处理：门基层上的节疤、松脂部位应用虫胶漆封闭，针眼处用油性腻子嵌补。在刮腻子、上色前，应涂刷一遍封闭底漆，然后反复进行局部拼色和修色，每修完一次应涂刷一遍中层漆，干后打磨，直到色调协调统一，最后再做饰面漆。
3.5.2 调合漆：先满刷清油一遍，待其干后用腻子将钉孔、裂缝、残缺处嵌刮平整，打磨光滑后，再刷中层和面层油漆。
3.5.3 面漆颜色与品种由设计人员决定。
3.7 门底弹簧：安装门底弹簧时，必须使顶轴与底轴在同一垂直线上，下冒头需留出300×50mm。

4. 安装方法
4.1 安装标准：木门安装应符合《建筑装修工程施工质量验收规范》（GB50210-2001）的规定。
4.2 门框安装：门框应在墙体门洞口内立好并调整，使用固定螺栓（不小于M8×80）锚紧，并在墙体与框的缝隙中填补砂浆或其它填充材料，保证连接牢固。
4.3 在轻质墙体上固定门框时，应采用附加措施，保证框与墙体连接牢固、安全。
4.4 玻璃安装：玻璃安装前须先嵌底灰，后装玻璃，再用压条固定。
4.5 玻璃镶板门扇：应在背面四角处设置铁三角，铁三角安装后应与门扇平齐。

5. 选用方法
门的表示方法：
M1 - 胶合板门
M2 - 玻璃镶板门
M3 - 合页门（双面合页绞链）
M4 - 合页门（门底弹簧）

门编号示例：
M1-900-2100 表示宽度为900mm、高度为2100mm的胶合板门。

6. 其他
6.1 本图集所注尺寸除已注明外，均以毫米（mm）为单位。
6.2 本图集未说明的有关质量、施工事项须按有关标准规范处理。
