辽2004G308 钢筋混凝土雨篷

辽宁省建筑标准设计 | 钢筋混凝土雨篷
统一编号：DBJ T05-169 | 图集号：辽2004G308
编制单位：大连市规划设计研究院、辽宁省建筑标准设计研究院
实行日期：2004年8月1日

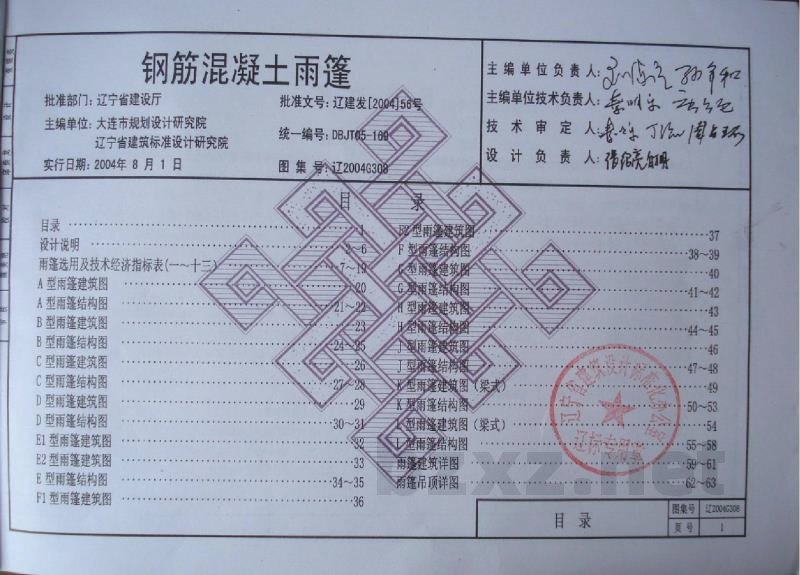

【目录】
设计说明
雨篷选用及技术经济指标表
A型至K型雨篷建筑图及结构图

一、设计说明
1. 适用范围
本图集适用于烧结普通砖和混凝土小型空心砌块砌筑的承重结构和各类墙。对于烧结普通砖砌体，外墙厚度仅限于240mm、370mm；对于混凝土小型空心块，外墙厚度仅限于190mm。本图集适用于非抗震及抗震设防烈度为6-8度地区的建筑。本图集结构构件设计使用年限为50年。

2. 设计依据
1. 建筑结构可靠度设计统一标准
2. 建筑结构荷载规范
3. 砌体结构设计规范
4. 混凝土结构设计规范
5. 建筑抗震设计规范
6. 砌体工程施工质量验收规范
7. 混凝土结构工程施工质量验收规范

3. 采用材料
1. 混凝土：采用C30级（$f_c=14.3 ext{N/mm}^2$）。
2. 钢筋：采用HPB235级钢筋（$f_y=210 ext{N/mm}^2$）及HRB355级钢筋（$f_y=300 ext{N/mm}^2$）。
设计安全等级均为二级，其重要性系数 $gamma_I=1.0$。环境类别按II(b)类设计。受力构件混凝土保护层厚度为：板25mm，梁35mm。

4. 图集设计计算原则
(1) 荷载组合系数：
- 由永久荷载效应控制的组合：$gamma_{G}=1.35, gamma_{Q}=1.4, gamma_{ ext{ci}}=0.7$。
- 由可变荷载效应控制的组合：$gamma_{G}=1.2, gamma_{Q}=1.4, gamma_{ ext{ci}}=0.7$。
(2) 雨篷抗倾覆验算：应按上述荷载组合进行验算。
(3) 计算荷载说明：本图集计算荷载时按雨篷板高度（A型除外）尺寸为600mm、雨篷内积水深度100mm考虑。若实际积水深度可能大于100mm，应按实际情况设计。
(4) 墙体荷载：计算雨篷梁上墙体荷载时，对于混凝土小型空心砌块或普通砖砌体，墙高取$L/3$。
(5) 计算跨度：
- 板式雨篷：雨篷板取悬挑长度；雨篷梁计算剪力时取门洞宽度，计算弯矩时取门洞宽度的1.1倍。
- 梁式雨篷：雨篷板取雨篷梁和板端梁间的中距；雨篷梁按简支梁计算，计算跨度为1.1倍门洞宽度。

5. 雨篷选用及技术经济指标说明
(1) 选用方法：单体设计人应根据工程设计条件，参考《雨篷选用及技术经济指标表》，首先确定雨篷类型，再根据门洞宽度、挑出长度、墙体厚度和墙体材料确定雨篷编号。选定后应复核雨篷梁是否满足不考虑上部梁、板传荷载的条件。若不满足，应重新设计雨篷梁并核算抗倾覆及承压能力。
(2) 选用例题：某工程大门，要求雨篷悬挑长1.2m，采用B型雨篷，外墙厚370mm，门宽2.1m，墙高2.7m。因墙高大于门宽，不考虑上部梁、板传荷载，选用编号为YP2112-37-B的雨篷。

二、雨篷的构造及施工要求
1. 构造要求
(1) 排水：为防止雨水积水，本图集在设置雨水泄流口时需在建筑图中明确位置。
(2) 电气：图集中标注了照明灯具安装位置并示意了电气埋管。
(3) 吊顶：D型、E型雨篷可设置吊顶。
(4) 防水：提供刷浆和柔性两种防水做法。
(5) 结构构造：
- 钢筋采用绑扎骨架，梁箍筋做135°弯钩，平直段10d，第一个箍筋离端部50mm。
- 抗震构造：门洞边缘至构造柱尺寸 $le 1 ext{m}$ 时，雨篷梁需延长至构造柱，并满足锚固长度；当门洞宽度 $ge 3 ext{m}$ 时，需设置钢筋混凝土门框，配筋应伸入雨篷梁内。
- 空心砌块砌体：设防烈度为7-8度时，需设置芯柱并按要求灌实，插筋伸入雨篷梁并满足锚固长度，且芯柱下端应伸入室外地面下500mm。

2. 施工要求
(1) 施工中应确保雨篷板、梁的钢筋位置符合图注要求，特别是防止雨篷板钢筋下移变形。
(2) 悬挑构件拆除底模和支撑的时间，应在混凝土强度达到100%之后。
