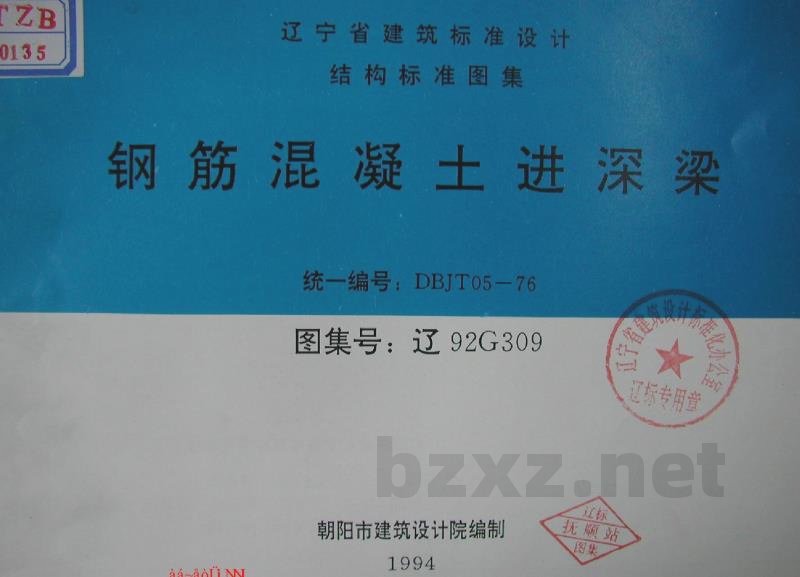

辽92G309 钢筋混凝土进深梁

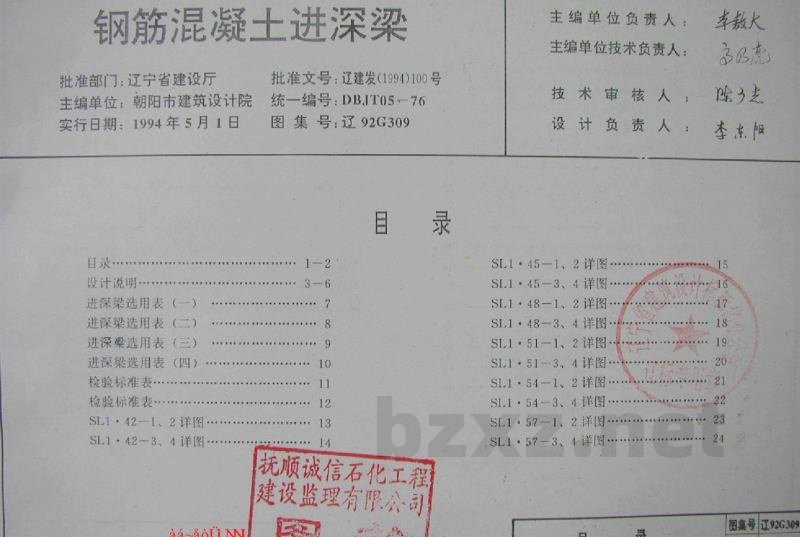

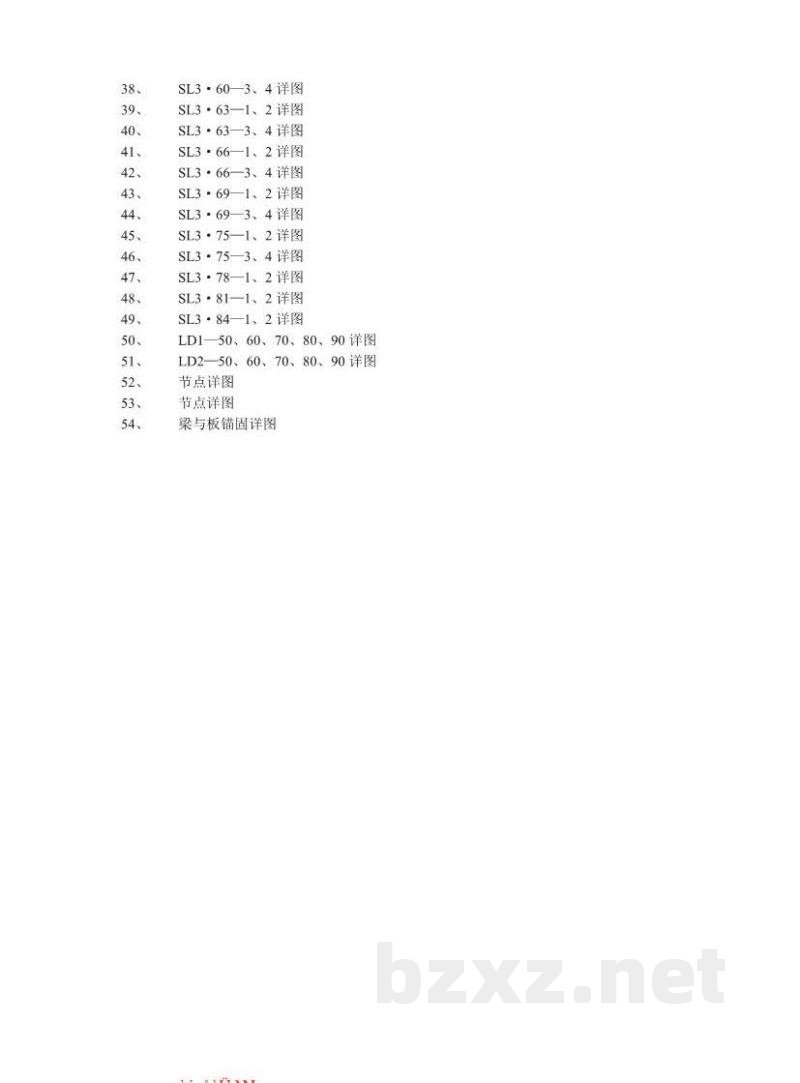

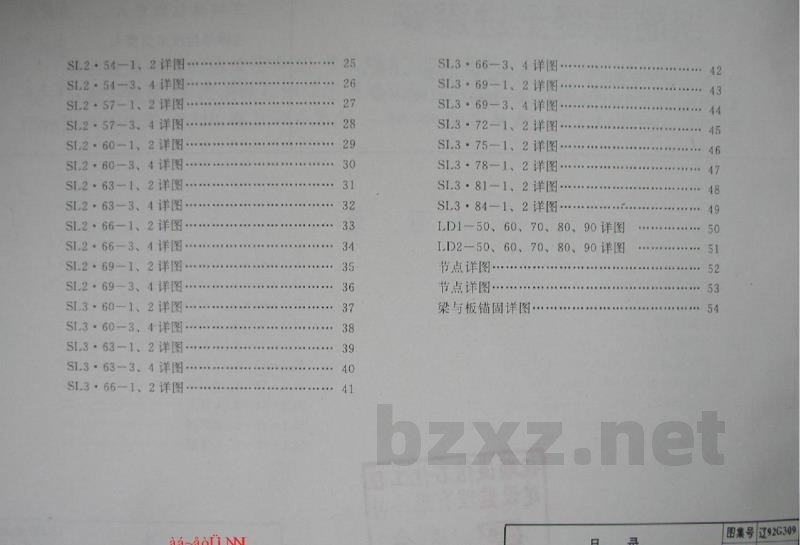

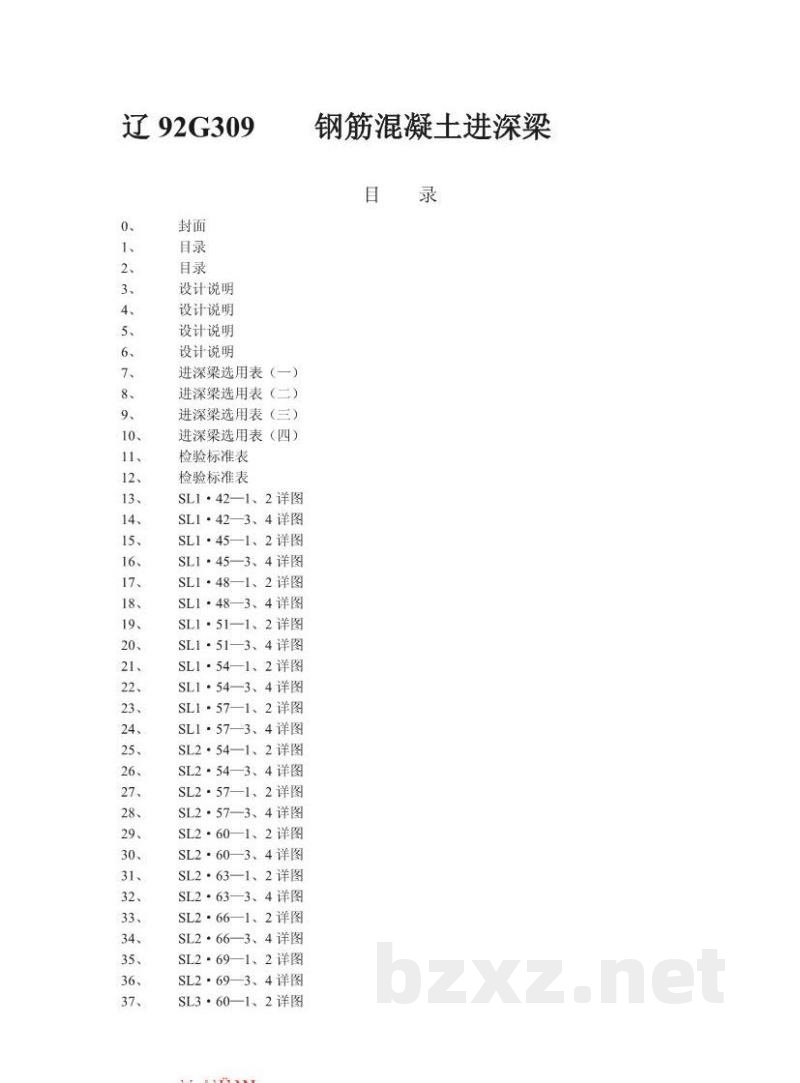

辽宁省建筑标准设计 结构标准图集 钢筋混凝土进深梁 编号：DBJT05-76 图集号：辽92G309 编制单位：朝阳市建筑设计院 批准部门：辽宁省建设厅 批准文号：辽建发（1994）100号 实行日期：1994年5月1日 目录 设计说明 进深梁选用表（一） 进深梁选用表（二） 进深梁选用表（三） 进深梁选用表（四） 检验标准表 SL1·42-1、2详图 SL1·42-3、4详图 SL1·45-1、2详图 SL1·45-3、4详图 SL1·48-1、2详图 SL1·48-3、4详图 SL1·51-1、2详图 SL1·51-3、4详图 SL1·54-1、2详图 SL1·54-3、4详图 SL1·57-1、2详图 SL1·57-3、4详图 SL2·54-1、2详图 SL2·54-3、4详图 SL2·57-1、2详图 SL2·57-3、4详图 SL2·60-1、2详图 SL2·60-3、4详图 SL2·63-1、2详图 SL2·63-3、4详图 SL2·66-1、2详图 SL2·66-3、4详图 SL2·69-1、2详图 SL2·69-3、4详图 SL3·60-1、2详图 SL3·60-3、4详图 SL3·63-1、2详图 SL3·63-3、4详图 SL3·66-1、2详图 SL3·66-3、4详图 SL3·69-1、2详图 SL3·69-3、4详图 SL3·72-1、2详图 SL3·75-1、2详图 SL3·75-3、4详图 SL3·78-1、2详图 SL3·81-1、2详图 SL3·84-1、2详图 LD1-50、60、70、80、90详图 LD2-50、60、70、80、90详图 节点详图 梁与板锚固详图 一、设计说明 1. 本图集为绑扎骨架预制钢筋混凝土进深梁，图集中配有梁垫。适用于设防烈度为6、7、8度地震区的各种砖混结构房屋，如条件合适也可用于其它建筑。 2. 本图集系按构件处于室内正常温度、湿度条件下设计的，未考虑有侵蚀性及动荷载（地震除外）等特殊影响，遇此情况须按现行专门规范的有关规定另行处理。 3. 设计依据 (1) 采用规范 《建筑结构荷载规范》 《混凝土结构设计规范》 《建筑抗震设计规范》 《砌体结构设计规范》 《混凝土结构工程施工及验收规范》 《预制混凝土构件质量检验评定标准》 (2) 梁的支承长度a - 梁标志跨度为4.2-5.7米时，a=240mm - 梁标志跨度为5.7-7.0米时，a=250mm - 梁标志跨度为7.0-8.4米时，a=370mm - 梁标志跨度与支座关系如下： - 6.0—6.9米时，左支座为内增，右支座为外墙。 - 7.2—8.4米时，两端支座均为外墙。 (3) 采用材料及计算指标 - 混凝土： - 当梁标志跨度<5.7米时，采用C20。其计算指标为：fck=15N/mm2, fc=10N/mm2, E=2.55x10^3N/mm2。 - 当梁标志跨度>=6.0米时，采用C30。其计算指标为：fck=20N/mm2, fc=15N/mm2, fcm=16.5N/mm2, E=3.0x10^3N/mm2。 - 钢筋： - 主筋为I级钢筋（Φ）。其计算指标为：fy=310N/mm2, E=2.0x10^5N/mm2。 - 其余为I级钢筋（Φ）。其计算指标为：fy=210N/mm2, E=2.0x10^5N/mm2。 4. 梁最大挠度 - 当计算跨度 L <= 6.9米时，梁最大挠度 <= L/200。 - 当计算跨度 L >= 7.0米时，梁最大挠度 <= L/250。 （注：梁计算跨度 L 取 1+l 和 1.05l 两者较小者，其中 l 为梁净跨。） 5. 本图集进深梁裂缝控制等级按三级设计。最大裂缝宽度 Wm <= 0.3mm。 三、构件选用 1. 进深梁选用
