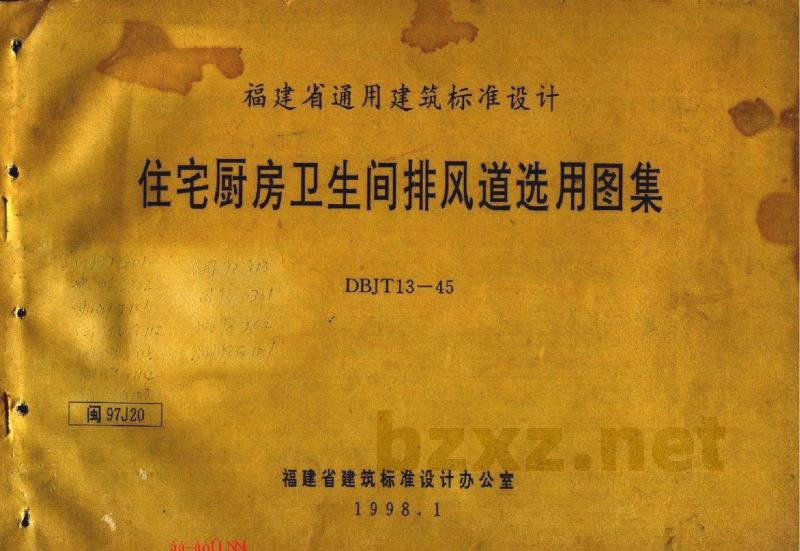

闽97J20 住宅厨房卫生间排风道选用

福建省通用建筑标准设计

住宅厨房卫生间排风道选用图集

DBJT13—45

闽 97J20

福建省建筑标准设计办公室
1998.1

住宅厨房卫生间排风道选用图集

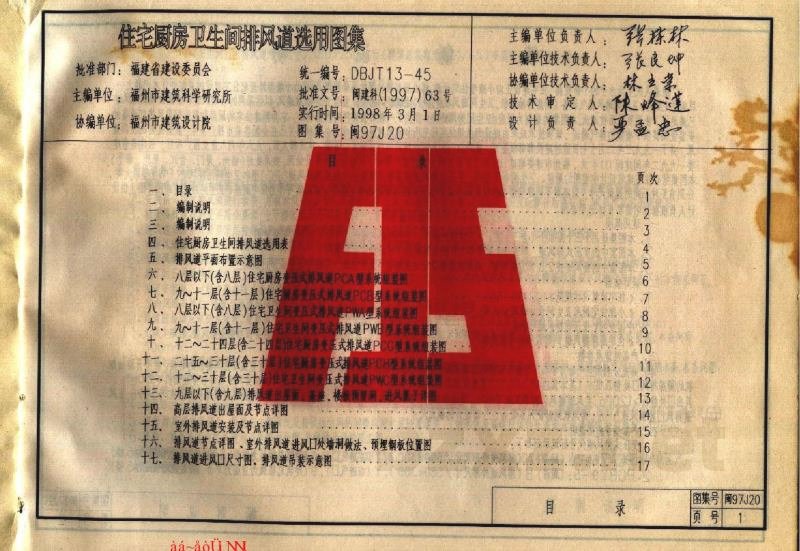

目 录

aa~aöÜ NL

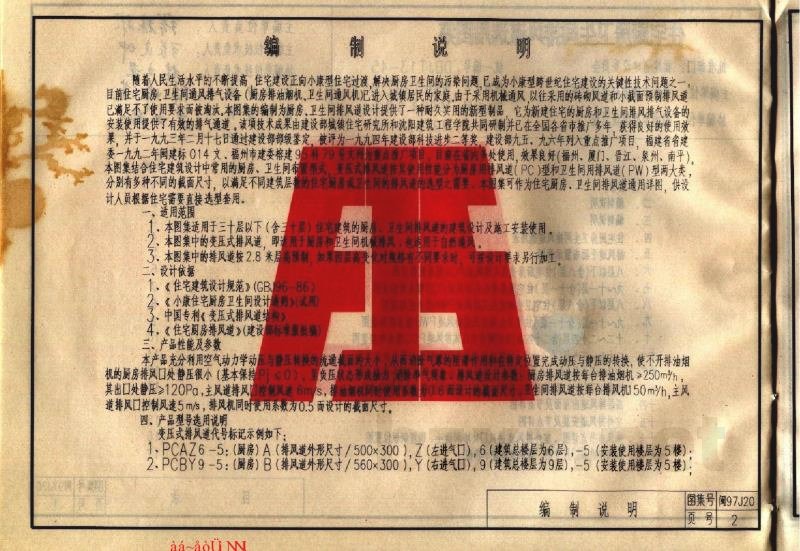

编制说明

随着人民生活水平的不断提高，住宅建设正向小康型住宅过渡。解决厨房卫生间的污染问题，已成为小康型跨世纪住宅建设的关键性技术问题之一，目前在住宅厨房、卫生间通风排气设备（如排油烟机、卫生间排风机）已进入城镇居民的家庭，由于采用机械通风，以往采用的砖砌风道和小截面预钢筋风道已满足不了使用要求而被淘汰。本图集的编制为厨房、卫生间排风道设计提供了一种耐久实用的新型制品，它为新建住宅的厨房和卫生间排风排气设备的安装使用提供了有效的排气通道，该项技术成果由建设部建筑住宅研究所和沈阳建筑工程学院共同研制并已在各省市推广多年，获得良好的使用效果，并于一九九三年二月十七日通过建设部部级鉴定，被评为一九九四年建设部科技进步二等奖、建设部九五、九六年度入重点推广项目。福建省省建委一九九二年闽建标014文，福州市建委榕建[93]57/3号文均列为重点推广项目，目前在我省市使用效果良好（福州、厦门、晋江、泉州、南平）。

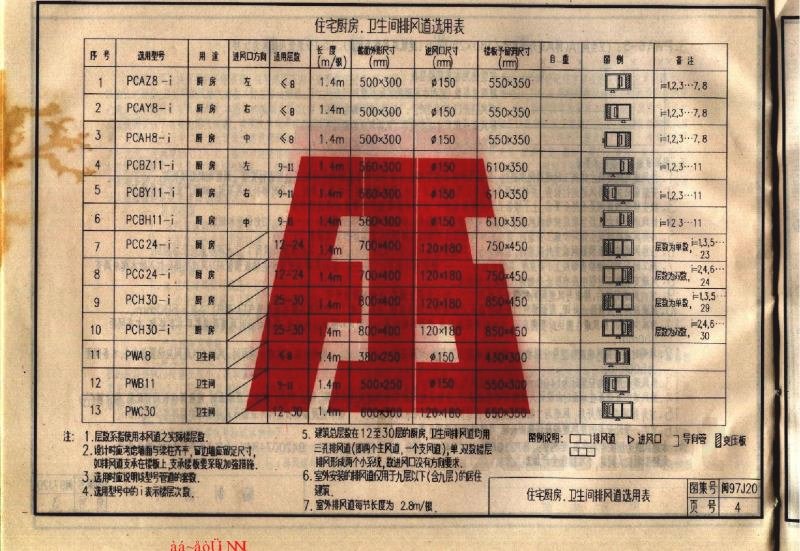

本图集结合住宅建筑设计中常用的厨房、卫生间布置型式，变压式排风道按其使用性能分为厨房用排风道（PC）型和卫生间用排风道（PW）型两大类，分别有多种不同的截面尺寸，以满足不同建筑层数的住宅厨房或卫生间的排风道的选型之需要。本图集可作为住宅厨房、卫生间排风道通用详图，供设计人员根据住宅需要直接选型采用。

一、适用范围

1. 本图集适用于三十层以下（含三十层）住宅建筑的厨房、卫生间排风道的建筑设计及施工安装使用。
2. 本图集中的变压式排风道，即适用于厨房和卫生间机械通风，也适用于自然通风。
3. 本图集中的排风道按2.8米层高编制，如果因层高变化对规格有不同要求时，可按设计要求另行加工。

二、设计依据

1. 《住宅建筑设计规范》(GBJ96-86)
2. 《小康住宅厨房卫生间设计通则》(试用)
3. 中国专利《变压式排风道结构》
4. 《住宅厨房排风道》(建设部标准图集编)

三、产品性能及参数

本产品充分利用空气动力学动压与静压转换的抗逆流原理，从所送气流的阻着作用和在特定位置完成动压与静压的转换，使不开抽油烟机的厨房排风口处静压很小（基本保持 $P_1 < 0$），负压状态亦形成动力，消除串气现象。排风道设计参数：厨房排风道按每台排烟机 $\ge 250 m^3/h$，其出风口静压 $\ge 120 Pa$，主风道排风口控制风速 $6 m/s$；卫生间排风道按每台排风机 $150 m^3/h$，主风道排风口控制风速 $5 m/s$。排风机同时使用系数为 $0.5$ 而设计的截面尺寸。

四、产品型号选用说明

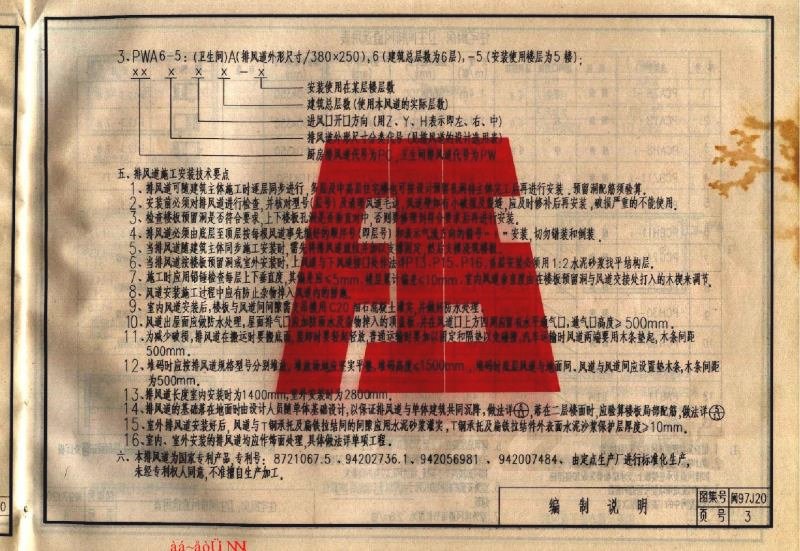

变压式排风道代号标记示例如下：

1. $PCAZ6-5$：(厨房)A（排风道外形尺寸 / $500 \times 300$），Z（左进气口），6（建筑总楼层为6层），-5（安装使用楼层为5楼）
2. $PCBY9-5$：(厨房)B（排风道外形尺寸 / $560 \times 300$），Y（右进气口），9（建筑总楼层为9层），-5（安装使用楼层为5楼）
