苏G9701 钻孔灌注桩沉管灌注桩

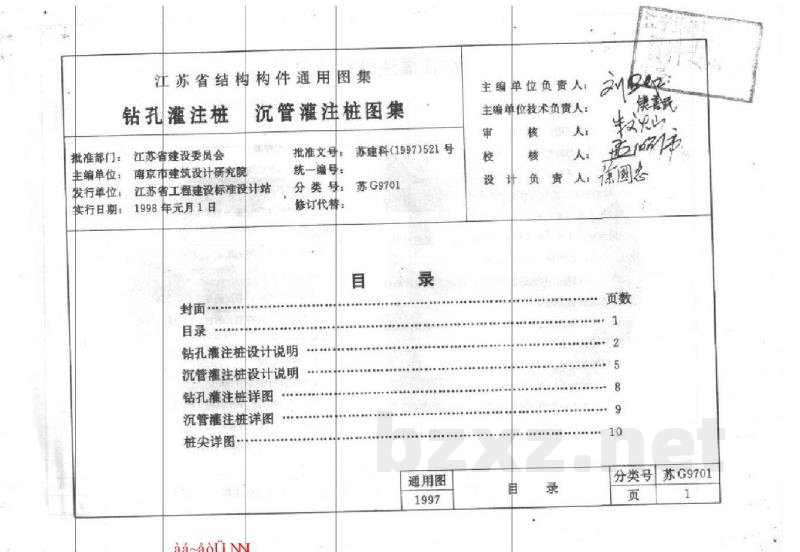

目 录

钻孔灌注桩设计说明

(GJ74-80)

一、适用范围：

1. 循环钻成孔灌注桩适用于填土、淤泥、粘土、粉土、砂土、砂砾等地层，并可钻入硬岩。

螺旋钻成孔灌注桩宜用于地下水位以上的一般粘性土、砂土及人工填土地基。

潜水钻成孔灌注桩宜用于一般粘性土、淤泥和淤泥质土、砂土、砂砾层，并可钻入岩层。

2. 本图集适用于工业与民用建筑物下的低桩承台基础，不适合承受较大水平力作用的桩。

3. 本图集适用于抗震设防烈度为6度、7度的地区。

二、设计依据：

1. 建筑地基基础设计规范 (GBJ7-89)
2. 建筑桩基技术规范 (GJ94-94)
3. 混凝土结构设计规范 (GBJ10-89)
4. 工业与民用建筑灌注桩基础设计与施工规程

三、桩的种类：

桩径：$\phi 500, \phi 600, \phi 700, \phi 800, \phi 1000, \phi 1200$

四、桩身配筋：

1. 桩的主筋配筋率取 $0.4-0.65\%$ (大直径取小值，小桩取大值)。

当满足 $\tau_{0} h < f_{c} A$ 及 $\tau_{0} l_{h} \leqslant a_{n} d^{2}(1 + \frac{0.5 h}{a_{n} d}) \sqrt[3]{\gamma f_{cm}} + 0.5 d$

时，构造配筋。

不满足上式时，取配筋率 $0.4-0.65\%$。

对受水平荷载特别大的桩、抗拔桩和嵌岩端承桩按计算确定配筋率。

2. 配筋长度：

端承桩宜用桩身通长配筋。

受水平力作用的摩擦型桩，配筋长度应 $\geqslant 4 l_{0}$ 米 (由桩顶向下)，且应穿越硬粘土层、淤泥质土层，并不小于 $1/3$ 桩长，不小于5米。

抗拔桩：受负摩阻力和位于坡地的桩通长配筋。

摩擦端承桩，下部(1/3-1/2)L可用1/2 主筋伸到桩端，

箍筋也伸到桩端。

3. 桩的构造：

宜采用φ8~Φ@200-300螺旋式箍筋。桩顶6-5d。(d为桩径)范围加密。

加劲箍筋φ14@2000，箍筋及加劲箍和主筋焊接，保护层厚度50。

泥浆护壁成孔时宜采用孔口护筒。

五、材料：

混凝土强度：由桩身强度控制，一般不宜小于C20。

钢筋种类：I级钢筋φ，II级钢筋Φ

六、选用方法：

注：L_n, L_m由设计人员定。

注：(1)表中最大长度对端承桩而言。

(2).摩擦桩长度不限，具体长度由设计人员根据承载力、土层等决定。

(3).括号外数为穿越粘土、砂土层时的桩长；括号内数字为穿越淤泥、自重湿陷性黄土时的桩长。

七、施工及检验要求：

1. 混凝土坍落度18-22CM。粗骨料尽量选用河卵石或碎石，粒径不宜大于40MM，细骨料采用中粗砂。
2. 桩施工时要保证成孔质量，做好泥浆护壁(泥浆要求见JGJ94-94.6-3-1条和6-3-2条)。严防塌孔。成孔后应进

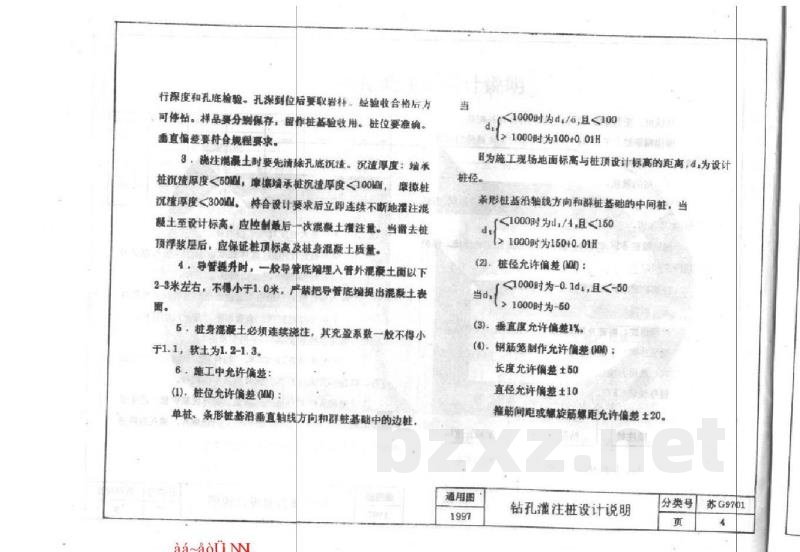

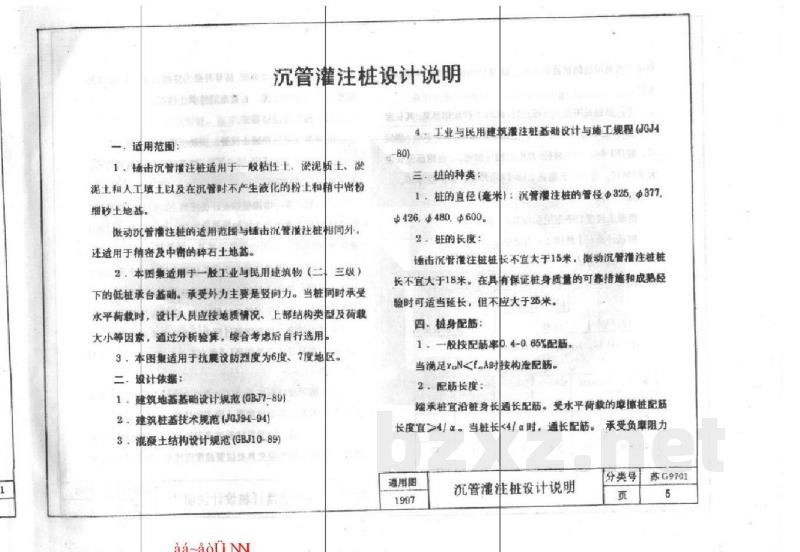

钻孔灌注桩设计说明
