标准图集号： 苏S9401
图集类别：其它
标准状态：现行
下载格式：pdf zip
下载大小：4.10 MB
江苏省给水排水通用图集
苏S9401
江苏省工程建设标准设计站
一九九四年

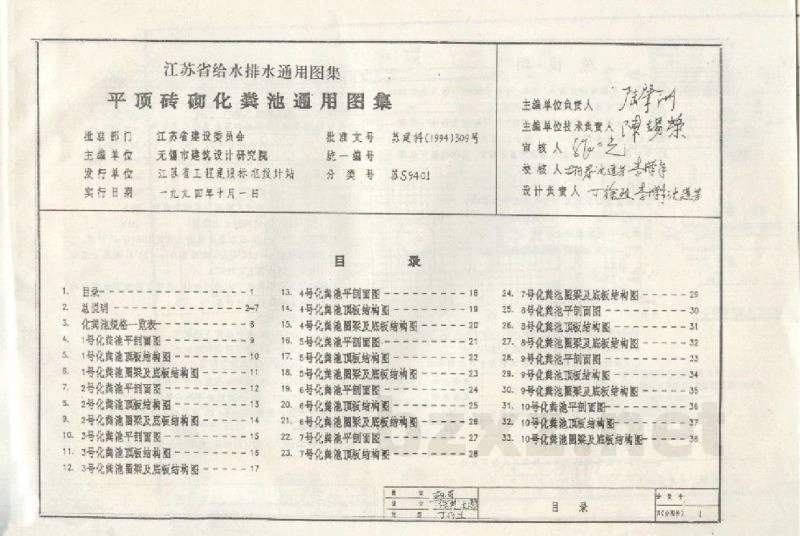

1. 目录 - - - - - - - - - - - - - - - - - - - - - 1
2. 总说明 - - - - - - - - - - - - - - - - - - - - - 2~7
3. 化粪池规格一览表 - - - - - - - - - - - - - - - - 8
4. 1号化粪池平面面图 - - - - - - - - - - - - - - - - 9
5. 1号化粪池顶板结构图 - - - - - - - - - - - - - - - - 10
6. 1号化粪池圈梁及底板结构图 - - - - - - - - - - - - 11
7. 2号化粪池平面面图 - - - - - - - - - - - - - - - - 12
8. 2号化粪池顶板结构图 - - - - - - - - - - - - - - - - 13
9. 2号化粪池圈梁及底板结构图 - - - - - - - - - - - - 14
10. 3号化粪池平面面图 - - - - - - - - - - - - - - - - 15
11. 3号化粪池顶板结构图 - - - - - - - - - - - - - - - - 16
12. 3号化粪池圈梁及底板结构图 - - - - - - - - - - - - 17
13. 4号化粪池平面面图 - - - - - - - - - - - - - - - - 18
14. 4号化粪池顶板结构图 - - - - - - - - - - - - - - - - 19
15. 4号化粪池圈梁及底板结构图 - - - - - - - - - - - - 20
16. 5号化粪池平面面图 - - - - - - - - - - - - - - - - 21
17. 5号化粪池顶板结构图 - - - - - - - - - - - - - - - - 22
18. 5号化粪池圈梁及底板结构图 - - - - - - - - - - - - 23
19. 6号化粪池平面面图 - - - - - - - - - - - - - - - - 24
20. 6号化粪池顶板结构图 - - - - - - - - - - - - - - - - 25
21. 6号化粪池圈梁及底板结构图 - - - - - - - - - - - - 26
22. 7号化粪池平面面图 - - - - - - - - - - - - - - - - 27
23. 7号化粪池顶板结构图 - - - - - - - - - - - - - - - - 28
24. 7号化粪池圈梁及底板结构图 - - - - - - - - - - - - 29
25. 8号化粪池平面面图 - - - - - - - - - - - - - - - - 30
26. 8号化粪池顶板结构图 - - - - - - - - - - - - - - - - 31
27. 8号化粪池圈梁及底板结构图 - - - - - - - - - - - - 32
28. 9号化粪池平面面图 - - - - - - - - - - - - - - - - 33
29. 9号化粪池顶板结构图 - - - - - - - - - - - - - - - - 34
30. 9号化粪池圈梁及底板结构图 - - - - - - - - - - - - 35
31. 10号化粪池平面面图 - - - - - - - - - - - - - - - - 36
32. 10号化粪池顶板结构图 - - - - - - - - - - - - - - - - 37
33. 10号化粪池圈梁及底板结构图 - - - - - - - - - - - - 38

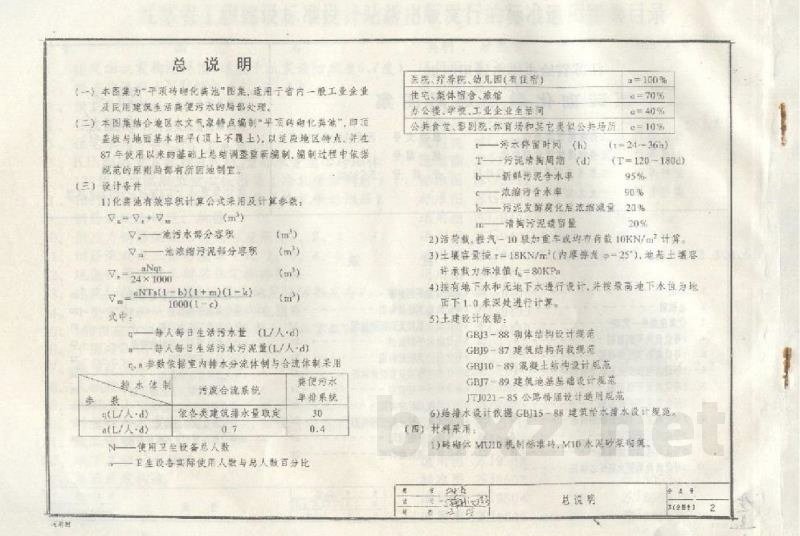

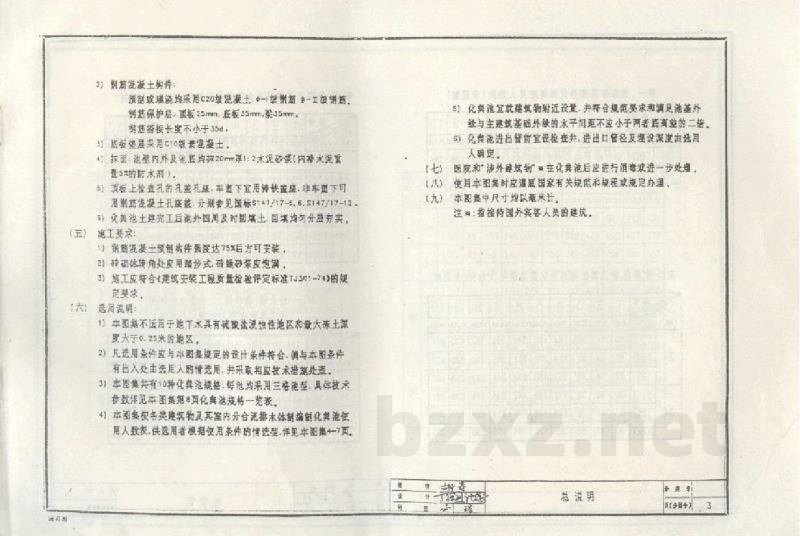

(一) 本图集为“平顶砖砌化粪池”图集。适用于省内一般工业企业及民用建筑生活污水的局部处理。
(二) 本图根据本地区水文气象特点编制“平顶砖砌化粪池”，即池盖板与地面基本平齐（顶上不覆土），以适应地区特点，并在87年使用以来的基础上总结调整重新编制，编制过程中依据规范的原则均有所因地制宜地制定。

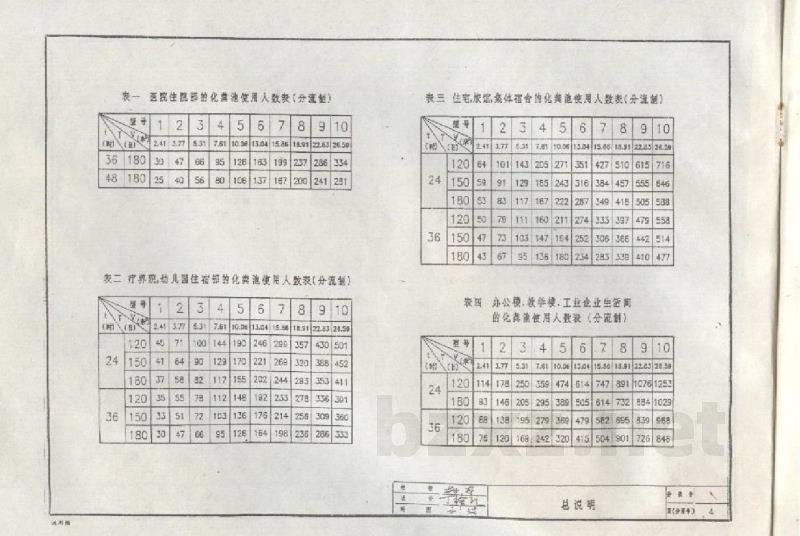

1) 化粪池有效容积计算公式采用及计算参数：
式中：
a, n 参数依据室内排水分流体制与合适体制采用
N —— 使用卫生设备总人数T0 —— 卫生设备实际使用人数与总人数百分比
2) 活荷载，按汽-10级加重车或城市荷载 10KN/m²计算。
3) 土壤容重按 γ=18KN/m³ (内摩擦角 φ = 25°)，地基土承载力标准值 fk=80KPa
4) 设有地下水和无地下水进行设计，并按最高地下水位为池面下1.0米深处进行计算。
6) 给排水设计依据 GBJ15-88 建筑给水排水设计规范。
✕
