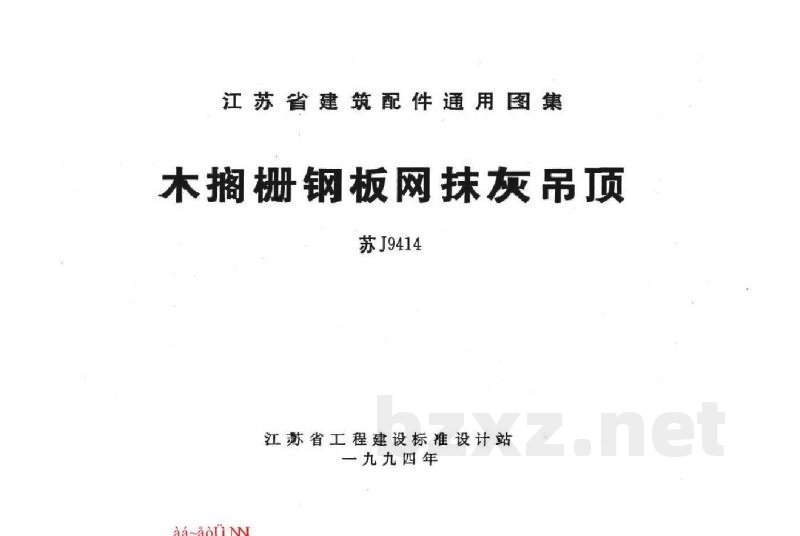

江苏省建筑配件通用图集
苏J9414
江苏省工程建设标准设计站一九九四年

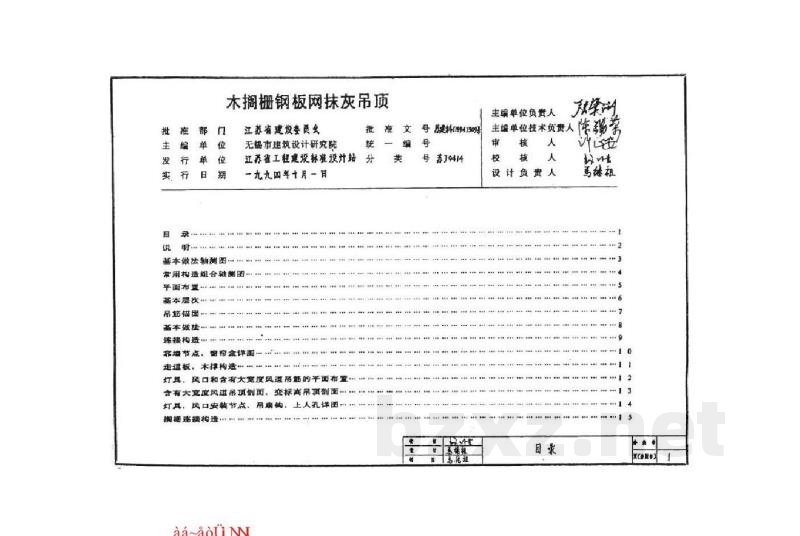

目录

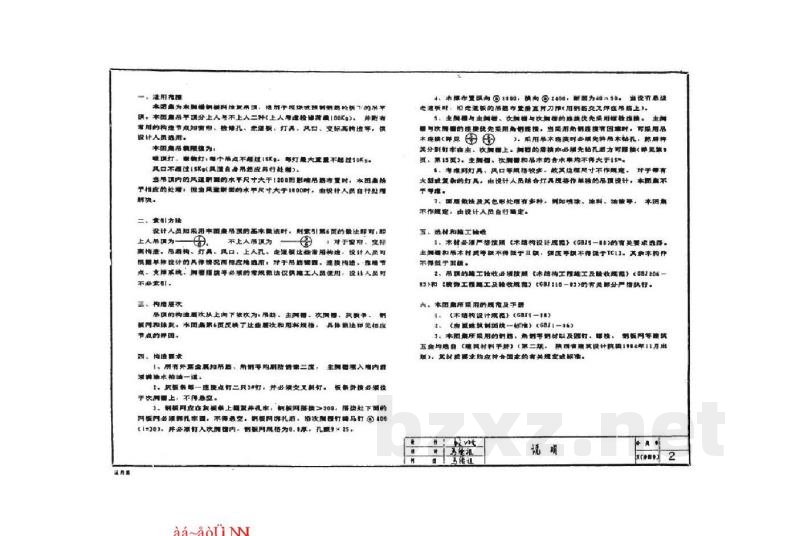

本图集系木结构棚架类跨河吊梁，适用于铁路或公路钢轨桥下的吊平梁。本图集吊平梁分上人与不上人两种（上人者每延米重100kg）。并附有专用的构造节点如带形、斜接孔、主副板、钉具、风口、空架高构出等；供设计人员选用。
本图集吊梁限值为：
硬顶灯，要软灯：每个吊点不超过15kg，每只木大重量不超过30kg。风口不超过18kN（风道自重另算应另行处理）。
当吊项内的风道棚架的水平尺寸大于1200到影响吊路布置时，本图集梁予相应的处理；但当风道棚架的水平尺寸大于1800时，由设计人员自行处理解决。
设计人员如采用本图集吊项的基本做法时，可查引第4页的图法即可，即上入吊图为——①——，不上人吊图为——②——。对于客用、变标高构造、吊网带、灯具、风口、上人孔、走道梁等应用者结构，设计人员可根据架体设计的具体情况而选择相应的选用；对于吊路棚架、连接构出、盘地节点、支撑系统、搁置层架等必需的专项做法仅供施工入员使用。设认人员可不必索引。

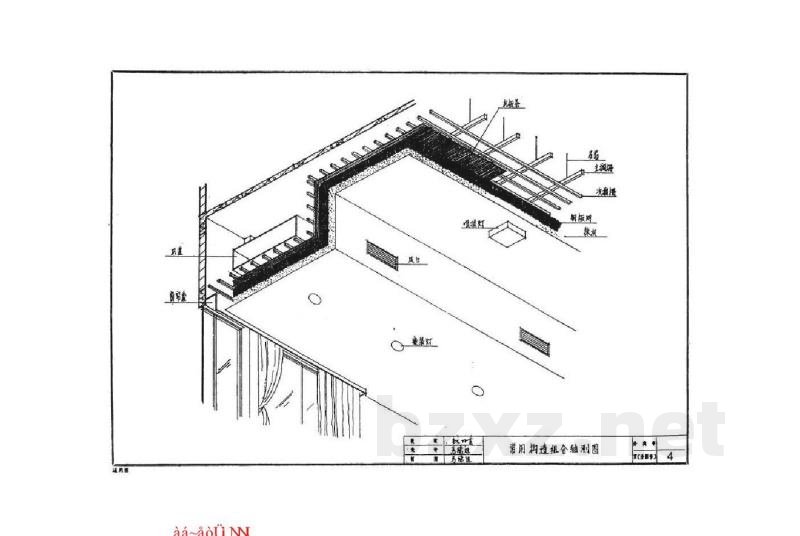

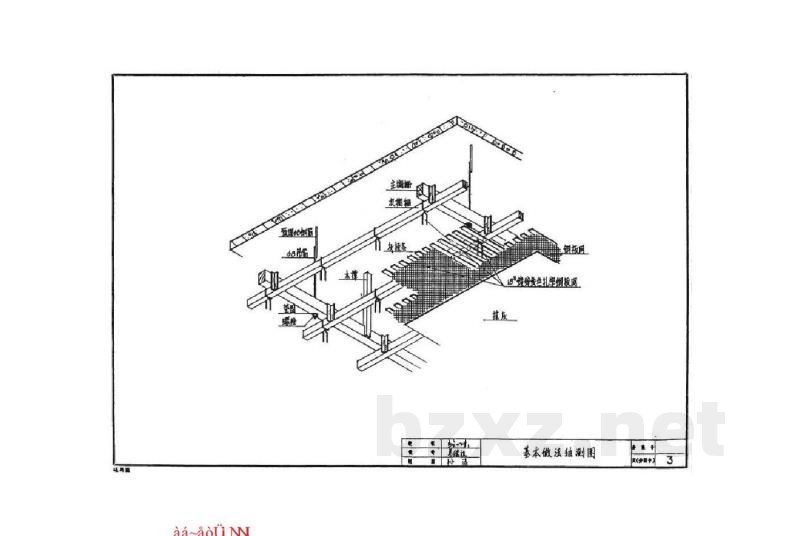

吊项的构造层次从上向下依次为：吊顶、主副板、次副板、钢支条、钢梁网和冰头。本图集第4页反映了这些层次和用材规格，具体做法印见相应节点的详图。
1. 所有外露金属如吊篮、角钢等均刷防锈漆二度，主副板与槽内自满涂防水油一遍。
2. 此层条每一连接点打二片4钉，并必须交又斜钉。铁件扣款全部位于次副面上，不得露凸。
3. 钢梁网应在复板上留置开孔处，钢梁网跨度≥100，搭放于下部的阿架网必须跨孔布置，不得悬空。钢梁网扎好后，每次副板钉两马钉钉(Ø40×60)，并须打入次副板内。钢梁网格为0.3米、孔径9~15。
1. 木材必须严格依照《木结构设计规范》（GBJ-84）的有关要求选择。
2. 主副板和次木料经烘干不得低于二级，强度等级不得低于TC15。其余木构件不须低于三级。
3. 吊项的施工验收必须依照《木结构工程施工及验收规范》（GBJ-86）和《铁路工程竣工检验收规范》（GBJ-84-82）的有关部分严格执行。
1. 《木结构设计规范》(GBJ—84)
2. 《房屋建筑制图统一标准》 (GBJ—86)
3. 本图吊项所采用的钉类、角钢等钢材以及圆钉、螺栓、钢板网等连接五金均选自《建筑材料手册》(第二版)，陕西省建院设计处编1984年11月出版。其它主要资料应符合国家有关规范或标准。
✕
