苏J9502 地下工程防水做法

江苏省建筑配件通用图集

地下工程防水做法

苏 J9502

江苏省建筑配件通用图集
地下工程防水做法

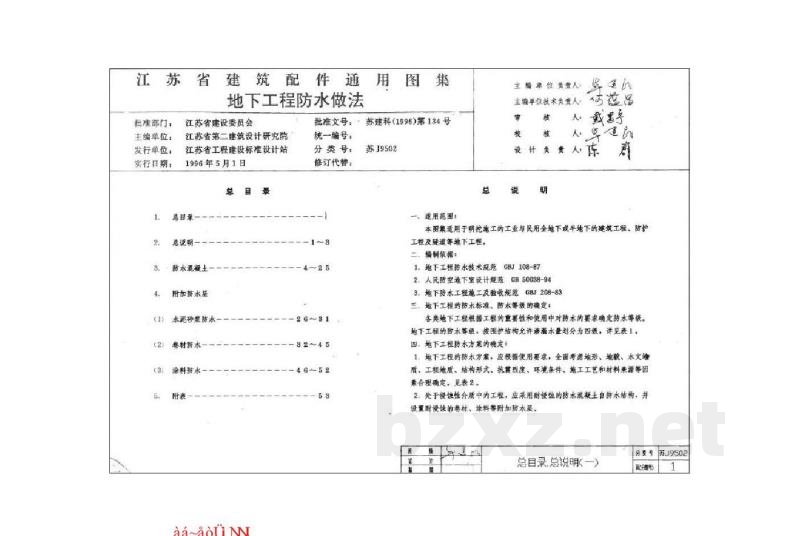

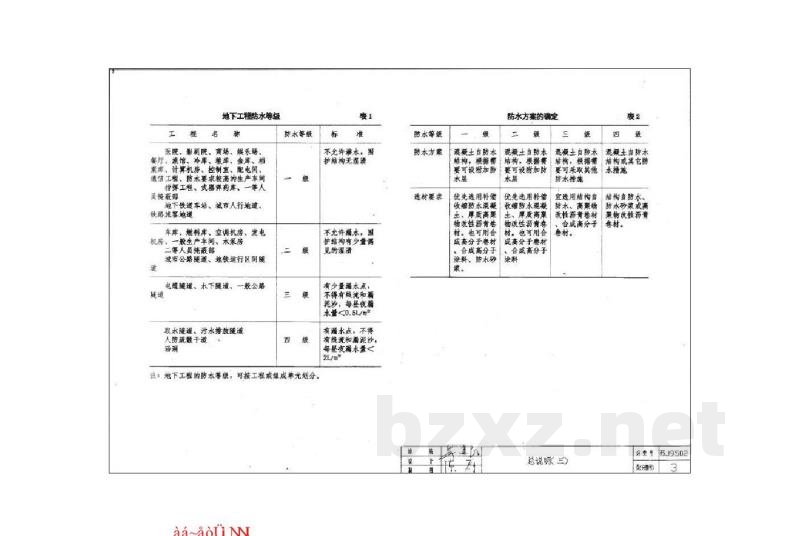

总目录·总说明(一)  苏J9502  1

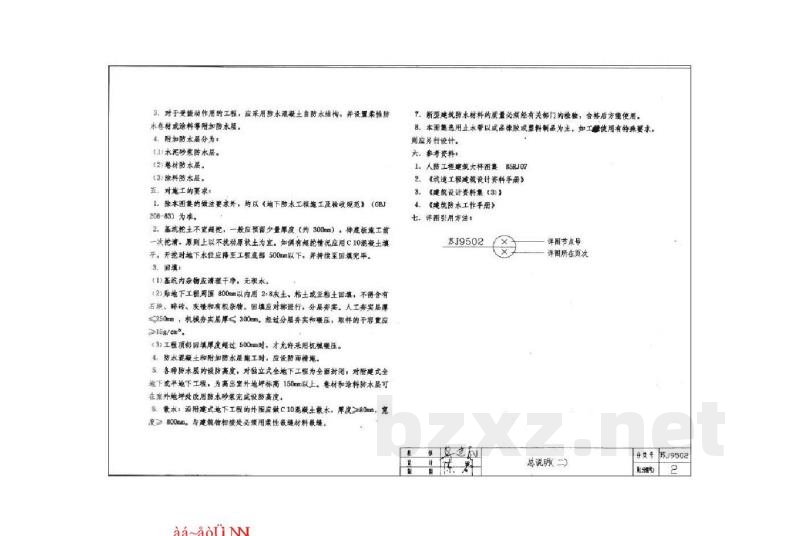

3. 对于受振动作用的工程，应采用防水混凝土自防水结构，并设置柔性防水层或涂膜等附加防水层。

4. 附加防水层分为：

• (1)水泥砂浆防水层；
• (2)卷材防水层；
• (3)涂料防水层。

五、对施工的要求：

1. 防水围堰的验收要求，应以《地下防水工程施工及验收规范》(GBJ208-83)为准。
2. 基坑挖土不宜超挖。一般应预留少量厚度（约30cm），待底板施工前一次挖清；原则上以不扰动原状土为宜，如确有超挖情况应用C10混凝土填平，方把地下水位降至工程底部500mm以下，并将坑至回填完毕。
3. 回墙：

• (1)基线内杂物应清理干净，无积水；
• (2)距地下工程外围800mm以内为用2：8灰土、粘土或三合土回填，不得含有石块、碎砖、尖锐和有杂质。回填应对称进行，分层夯实。人工夯实时厚≤300mm，机械夯实厚度≤500mm，经过分层夯实和碾压，取样的干密度应≥16kg/cm³。
• (3)工程顶面回填深度超过500mm时，才允许采用机械碾压。
• (4)防水混凝土和附加防水层施工时，应注意防潮措施。

1. 各种防水层的设防高度，对独立式全地下工程为全部外墙；对附建式全地下或半地下工程，为其迎水面外墙外标高150mm以上。卷材和涂料防水层可在室外地坪处使用防水砂浆完成收头高度。
2. 截水：沿附建式地下工程的外墙应做C10混凝土截水，厚度≥60mm，宽度≥800mm，与建筑物相接处必须用柔性密封材料封缝。

7. 新型建筑防水材料的质量经验经有关部门检验，合格后方可使用。
8. 本图选用防水卷材以及橡胶或塑料制为主，如工程使用有特殊要求，则应另行设计。
六、参考资料：
1.《人工工程建筑大样图集》BSU/07
2.《铁道工程建筑设计资料手册》
3.《建筑设计资料集(5)》
4.《建筑防水工作手册》

七、图例引用方法：

S/J9502 (X) 详图节点号
(X) 详图所在页次
