陕02G06 钢筋混凝土住宅楼梯

钢筋混凝土住宅楼梯 (陕02G06)
编制单位：天津市建筑设计院、天津市建筑标准设计办公室

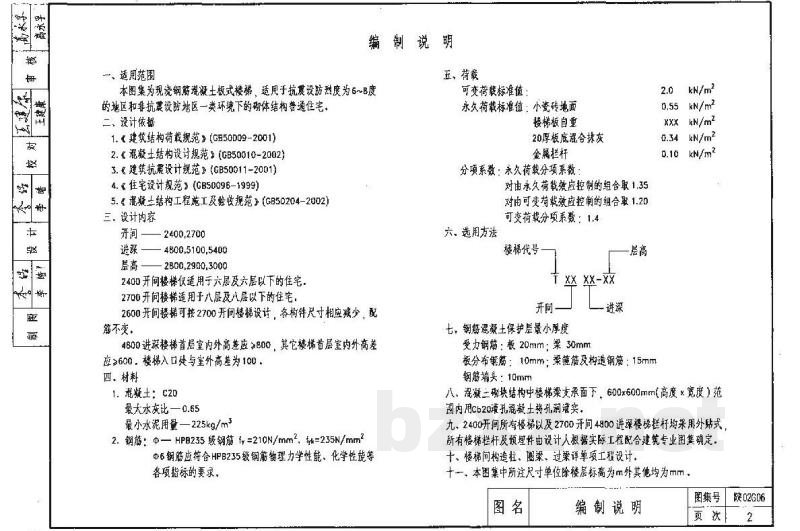

一、编制说明

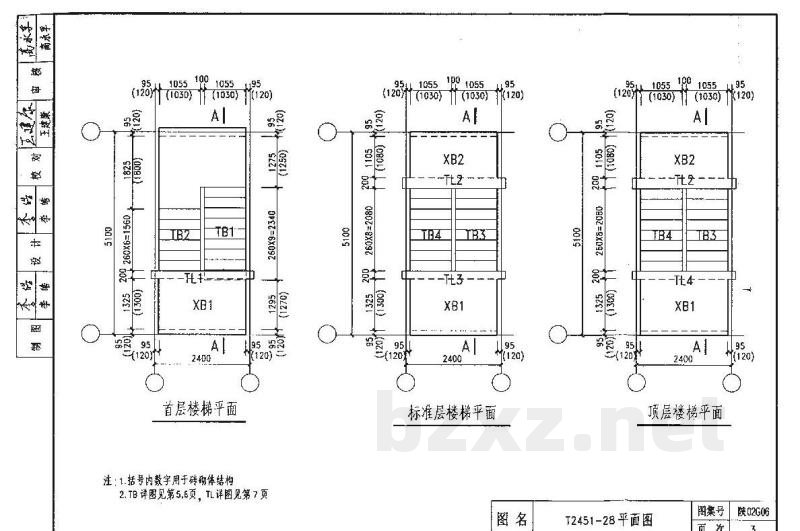

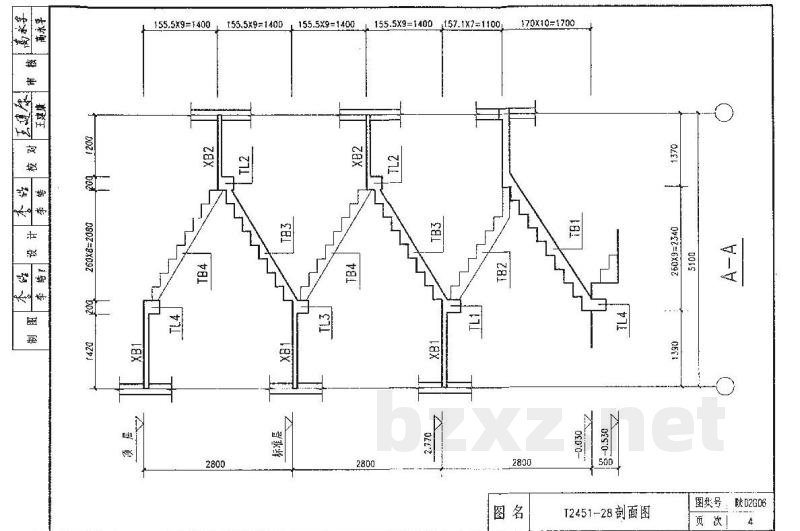

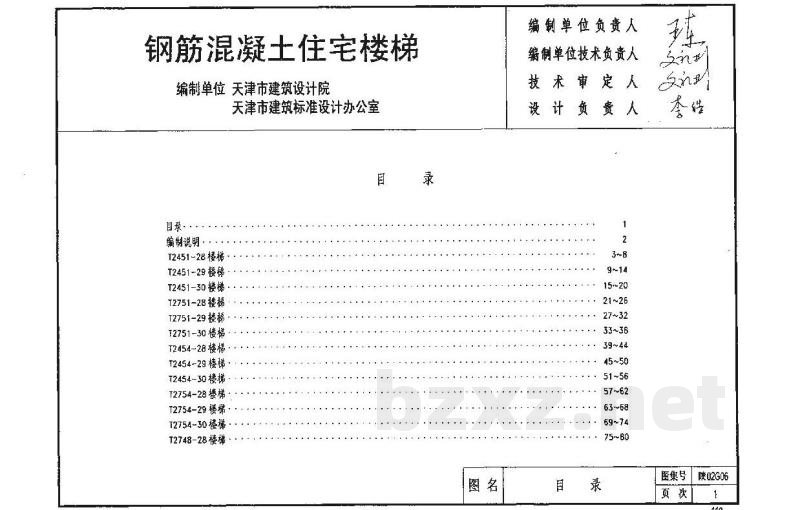

本图集包含多种楼梯型号，包括：T2451-28至T2451-30、T2751-28至T2751-30、F2751-30、T2454-28至T2454-30、T2754-28至T2754-30、T2748-28等楼梯详图。

二、适用范围
本图集为现浇混凝土板式楼梯，适用于抗震设防度为6~8度的地区和非设防地区一类环境下的混凝土结构普通住宅。

三、设计依据
1. 《建筑结构荷载规范》(GB50009-2002)
2. 《混凝土结构设计规范》(GB50010-2002)
3. 《建筑抗震设计规范》(GB50011-2001)
4. 《住宅设计规范》(GB50096-1999)
5. 《混凝土结构工程施工及验收规范》(GB50204-2002)

四、设计内容
1. 尺寸参数：
- 开间：2400mm、2700mm（2600mm开间可按2700mm开间设计，构件尺寸相应减少，配筋不变）。
- 进深/层高：2800mm、2900mm、3000mm、4800mm、5100mm、5400mm。
2. 适用范围限制：
- 2400mm开间楼梯仅适用于六层及六层以下的住宅。
- 2700mm开间楼梯适用于八层及八层以下的住宅。
3. 高差要求：
- 4800进深楼梯首层室内外高差应 >800mm。
- 其他进深楼梯首层室内外高差应 ≥600mm。
- 楼梯入口处与室外高差为100mm。

五、荷载
1. 荷载类别：包含永久荷载（楼梯板自重、小瓷砖地面、金属栏杆等）及可变荷载。
2. 分项系数：
- 永久荷载分项系数：1.35
- 可变荷载分项系数：1.20
- 组合效应系数（由永久荷载效应控制时）：1.35

六、材料
1. 混凝土：C20，最大水灰比为0.65，最小水泥用量为225kg/m³。
2. 钢筋：采用HPB25级钢筋，其物理力学性能及化学性能应符合国家标准要求。

七、钢筋混凝土保护层最小厚度
- 受力钢筋：板20mm，梁30mm。
- 分布筋：10mm。
- 梁箍筋及构造钢筋：15mm。
- 钢筋端头：10mm。

八、选用方法
楼梯代号格式：T xx xx-xx

九、构造要求
1. 2400开间所有楼梯以及2700开间4800进深楼梯的栏杆均采用外贴式。
2. 所有楼梯栏杆及预埋件由设计人根据实际工程配合建筑专业图集确定。
3. 楼梯间构造柱、图梁、过梁详见单项工程设计。

十、单位说明
本图集中所注尺寸单位除楼层标高为m外，其他均为mm。
