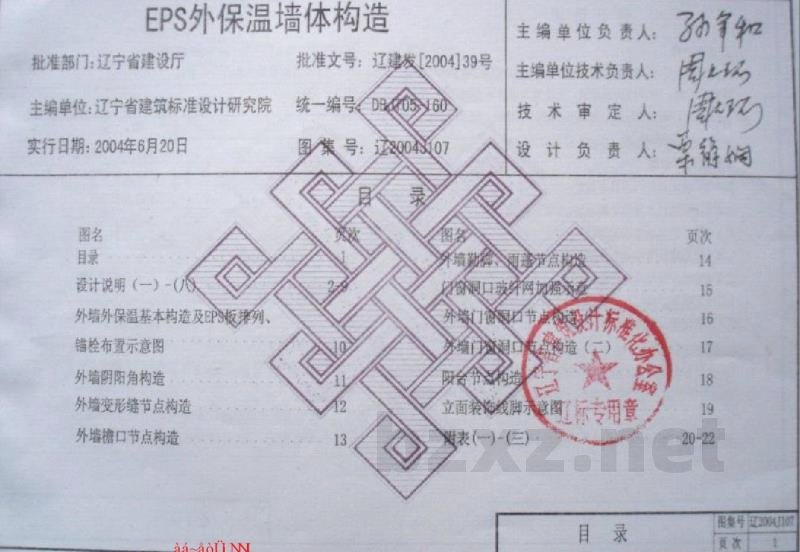

辽2004J107 EPS外保温墙体构造

辽宁省建筑标准设计图集：EPS外保温墙体构造
统一编号：DBJTO5—160
图集号：辽2004J107
批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院
实行日期：2004年6月20日

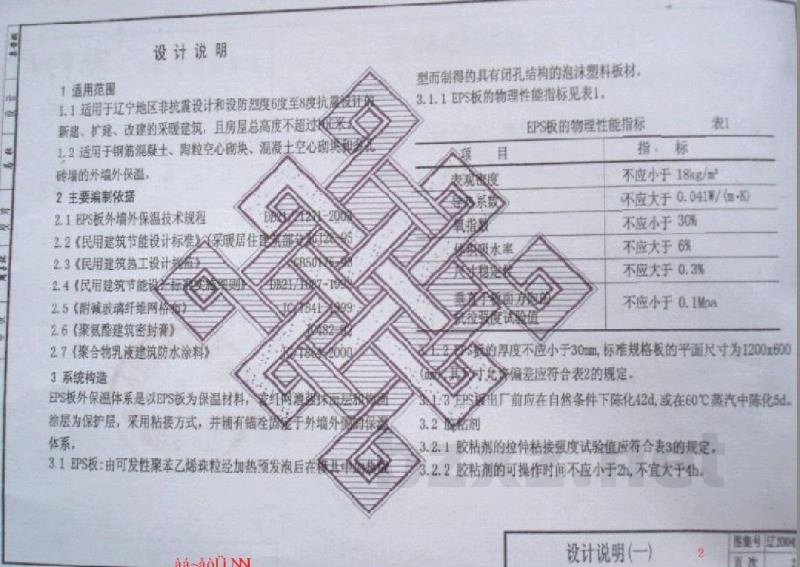

设计说明

1 适用范围
1.1 适用于辽宁地区非抗震设计和设防烈度6度至8度抗震建筑，新建、扩建、改建的采暖建筑，且房屋总高度符合规定。
1.2 适用于砖、混凝土空心砌块、陶粒空心砌块、混凝土空心砖墙的外墙外保温。

2 主要技术依据
2.1 EPS板外墙外保温技术规程
2.2 民用建筑节能设计标准（采暖居住建筑部分）
2.3 民用建筑热工设计规范
2.5 聚合物乳液建筑防水涂料相关标准

3 系统构造
3.1 EPS板：由可发性聚苯乙烯珠粒经加热预发泡后在模具中压制而得的具有闭孔结构的泡沫塑料板材。
3.1.1 EPS板的物理性能指标：
- 密度：不应小于 18kg/m³
- 水吸率：不应大于 0.04%
3.2 胶粘剂
3.2.1 胶粘剂的拉伸粘接强度应符合规定。
3.2.2 胶粘剂的可操作时间不应小于2h，不宜大于4h。
3.3 增强网：应选用钢丝或经过表面处理的玻璃纤维网。增强网的长度不应小于规定值。
3.4 饰面层：应具有良好的防腐蚀性，采用适宜的基材进行施工。
3.5 EPS板外保温体系性能指标：
- 吸水量：≤ 500g/m²
- 耐冻融性能：表面无裂纹

4 变形缝设置
4.7.1 基层结构设有伸缩缝。
4.8 变形缝的设置应符合下列要求：
4.8.1 变形缝最大间距不应大于18m。
4.8.2 变形缝的宽度宜为20mm。
4.8.3 变形缝处及其两侧的EPS板应按规定进行设计。
4.9 EPS板外保温复合墙体的传热系数应符合辽宁省《民用建筑节能设计标准实施细则》（采暖居住建筑部分）DB21/1007的要求，其传热性能应符合《民用建筑热工设计规范》GB50176的规定。

5 构造要求
5.1 EPS板外保温体系各层厚度应符合规定。
5.2 外墙外侧或门窗洞口边的距离不应小于600mm。
5.3 EPS板粘接要求：
5.3.1 宜采用点条结合式粘接法。
5.3.2 每块EPS板周边宜为条式粘接，粘接宽度不宜小于50mm。
5.3.3 每块EPS板内为点式粘接，粘接点宜均匀布置，直径为50mm-100mm，中心距不应大于300mm。
5.3.4 每块EPS板与基层墙体的粘接面积率不应小于0.35。
