辽2004SJ119 YYJ保温材料墙体构造

辽宁省建筑标准设计图集：YYJ保温材料墙体构造
统一编号：DBJT05-163
图集号：辽2004SJ119
主编单位：辽宁省建筑标准设计研究院
实行日期：2004年6月15日

【版权声明}

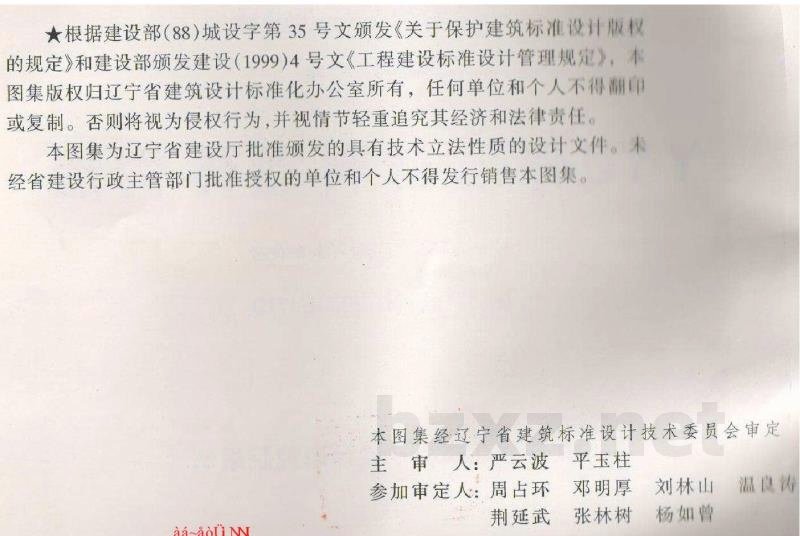

根据建设部颁发的《关于保护建筑标准设计成果的规定》和建设部颁发的《工程建设标准设计管理规定》，本图集版权归辽宁省建筑设计标准化办公室所有，任何单位和个人不得翻印或复制，否则将视为侵权行为，并视情节轻重追究其经济和法律责任。本图集为辽宁省建设厅批准颁发的具有技术立法性质的设计文件。经省建设行政主管部门批准授权的单位和个人不得发行销售本图集。

【发布通知】

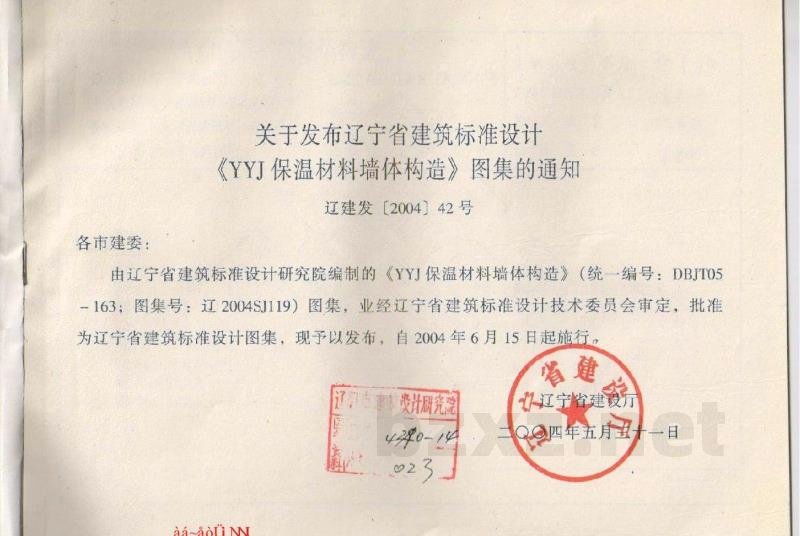

关于发布《YYJ保温材料墙体构造》图集的通知（辽建发〔2004〕42号）：
由辽宁省建筑标准设计研究院编制的《YYJ保温材料墙体构造》（统一编号：DBJT05-163，图集号：辽2004SJ119）图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2004年6月15日起施行。

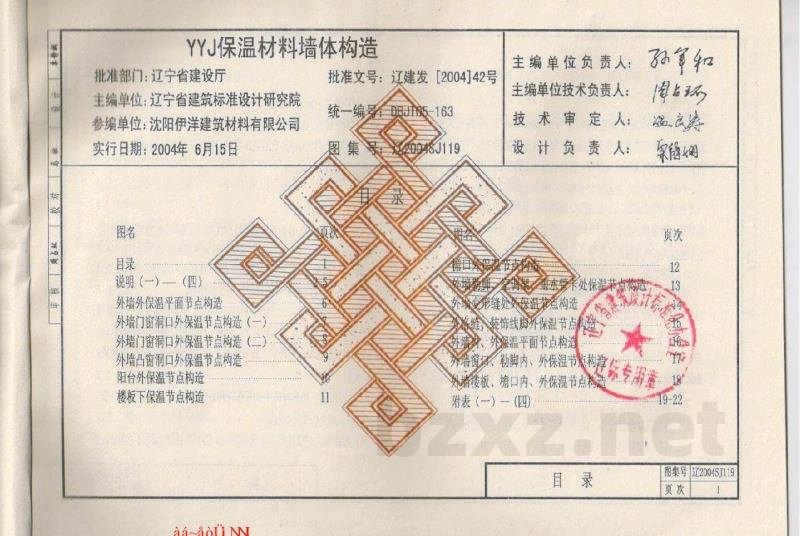

【目录】
说明
外墙外保温平面节点构造
外墙门窗洞口外保温节点构造（一）
外墙门窗洞口外保温节点构造（二）
外墙凸窗洞口外保温节点构造
阳台外保温节点构造
楼板下保温节点构造

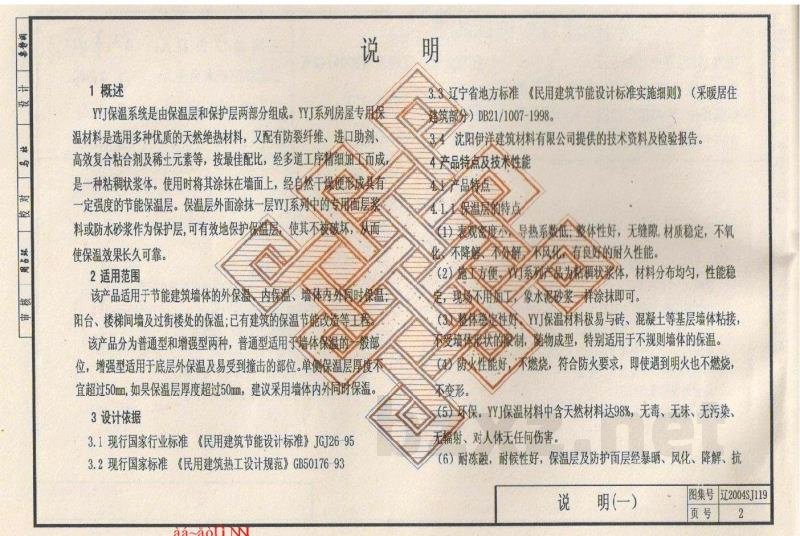

1 说明
YYJ保温系统是由保温层和保护层两部分组成。YYJ系列保温材料选用多种优质的天然绝热材料，又配有防裂纤维、进口助剂、高效复合粘合剂及稀土元素等，按最佳配比，经多道工序精细加工而成，是一种粘稠状浆体。使用时将其涂抹在墙面上，经自然干燥便形成具有一定强度的节能保温层。保温层外面涂抹一层YYJ系列中的专用面层材料或防水砂浆作为保护层，可有效地保护保温层，使其不被破坏，使保温效果长久可靠。

2 适用范围
该产品适用于节能建筑墙体的外保温、内保温、墙体内外同时保温，以及阳台、楼梯间墙及过街楼处的保温；亦适用于已有建筑的保温节能改造等工程。该产品分为普通型和增强型两种：普通型适用于墙体保温的一般部位；增强型适用于底层外保温及易受到撞击的部位。单侧保温层厚度不宜超过50mm，如果保温层厚度超过50mm，建议采用墙体内外同时保温。

3 设计依据
3.1 现行国家行业标准《民用建筑节能设计标准》JGJ26-95
3.2 现行国家标准《民用建筑热工设计规范》GB50176
3.3 辽宁省地方标准《民用建筑节能设计标准实施细则》（采暖居住用保温系统）DB21/1007-1998
3.4 沈阳伊洋建筑材料有限公司提供的技术资料及检验报告。

4 产品特点及技术性能
4.1 产品特点
（1）密度小，导热系数低，整体性好，无缝隙，材质稳定，不氧不降解、不分解，不风化，有良好的耐久性能。
（2）施工方便。YYJ系列产品为粘稠状浆体，材料分布均匀，性能稳定，现场无需加工，可像水泥砂浆一样涂抹即可。由于材质均匀，极易与砖、混凝土等基层墙体粘接，随物成型，特别适用于不规则墙体的保温。
（3）防火性能好。不燃烧，符合防火要求，即使遇到明火也不燃烧、不变形。
（4）环保。YYJ保温材料中含天然材料达98%，无毒、无味、无污染、无辐射，对人体无任何伤害。
（5）耐冻融，耐候性好。保温层及防护面层经暴晒、风化、降解、抗压实验，其综合效果均高于其它保温材料。

4.1.2 保护层的特点
（1）在外墙外保温系统中，防水砂浆保护层具有良好的防水性能和抗击性能。
（2）在外墙内保温系统中，专用面层浆料保护层材料粒度小，内含陶粒化珍珠岩粉等，具有保温和抗冲击性能，且强度高，可直接刮涂。

4.2 技术性能
4.2.1 外墙内保温材料性能指标见表4.2.1。
4.2.2 外墙外保温材料性能指标见表4.2.2。

5 施工工艺
5.1 施工要求
5.1.1 施工温度不得低于5℃。
5.1.2 雨天外保温不能施工。

5.2 施工注意事项
5.2.1 严格按产品说明书要求施工。
5.2.2 禁止向YYJ产品中加水。
5.2.3 基层表面应保持清洁、干燥、无灰尘。
5.2.4 在涂抹第一遍时必须压实，无需压光；每次抹涂之前，确保面层刮平干燥后方能进行下一道工序。
5.2.5 大面积施工前应提前在现场做好样板，经鉴定合格并进行技术交底后再组织施工。

5.3 施工程序
外墙内保温施工程序见图一；外墙外保温施工程序见图二。

6 其他
6.1 材料必须有出厂合格证，并应在有效保质期内使用。存放过久的材料应进行抽检后方可使用。
6.2 为防止对基层保温层的破坏，一层或一层窗台以下可贴面砖。
6.3 本图集除特殊注明外均以毫米为单位。
6.4 本图集除特殊注明外，应遵照国家现行的有关标准和规范执行。
