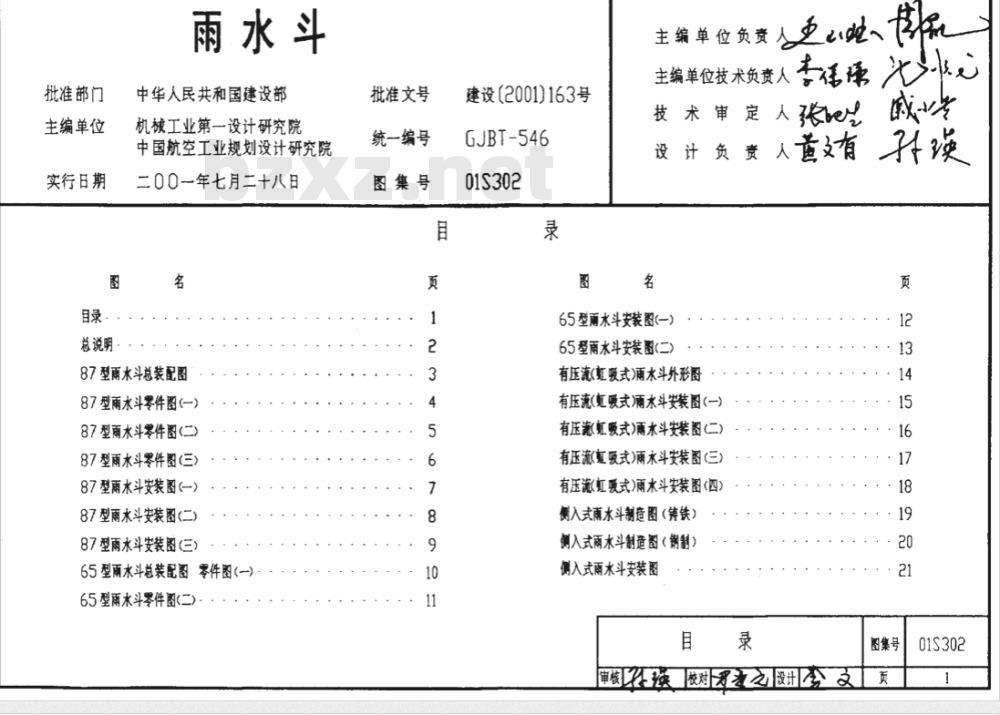

批准部门
主编单位
实行日期
总说明·
雨水斗
中华人民共和国建设部
机械工业第一设计研究院
中国航空工业规划设计研究院
二00一年七月二十八日
87型雨水斗总装配图
87型雨水斗零件图（一）
87型雨水斗零件图（二)
87型雨水斗零件图(三)
87型雨水斗安装图（一）
87型雨水斗安装图（二）
87型雨水斗安装图（(三）
65型雨水斗总装配图零件图（一）65型雨水斗零件图(二)
批准文号
统一编号
图集号
建设(2001)163号
GJBT-546
01S302
更啦~
主编单位负资人
主编单位技术负责人
技术审定
张bey
人意孙唤
设计负责，
65型雨水斗安装图(一)
65型雨水斗安装图（二）
有压流（虹吸式）雨水斗外形图有压流(虹吸式)雨水斗安装图(一)有压瀛（虹吸式)两水斗安装图（二）有压流（虹吸式)雨水斗安装图（三)有压流（虹要式）雨水斗安装图（四）侧入式雨水斗制造图（铸铁）
侧入式两水斗制造图（钢制）
侧入式雨水斗安装图
审核公强校对设计公支
图集号
01S302

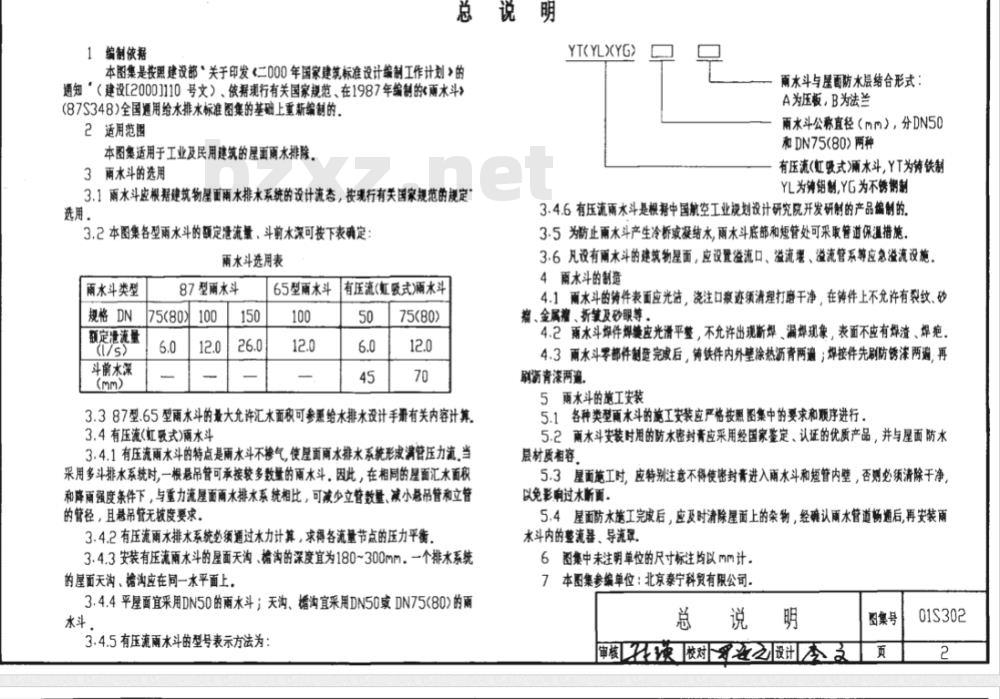

1编制依据
总说明
本图集是按照建设部“关于印发《二000年国家建筑标准设计编制工作计划>的通知（建设[2000]110号文）、依据现行有关国家规范、在1987年编制的雨水斗(87S348）全国通用给水排水标准图集的基础上重新编制的2适用范围
本图集适用于工业及民用建筑的屋面雨水排除。3雨水斗的选用
3.1雨水斗应根据建筑物屋面雨水排水系统的设计流态，按现行有关国家规范的规定选用。
3.2本图集各型雨水斗的额定遣流量、斗前水深可按下表确定：雨水斗选用表
雨水斗类型
规格DN
额定泄流量
斗葡水深
87型雨水斗
75(80)
有压流(虹吸式)雨水斗
65型雨水斗
75(80)
3.387型.65型雨水斗的最大允许汇水面可参照给水排水设计手册有关内容计算3.4有压流(虹吸式)雨水斗下载标准就来标准下载网
3.4.1有压流雨水斗的特点是雨水斗不掺气使屋面雨水排水系统形成满管压力流，当采用多斗排水系统时，一根悬吊管可承按较多数量的雨水斗，因此，在相同的星面汇水面积和降雨强度条件下，与重力流屋面两木排水系统相比，可减少立管数量、减小总吊管和立管的管径，且悬吊管无坡度要求。3.4.2有压流雨水排水系统必须通过水力计算，求得各流量节点的压力平律3.4.3安装有压流雨水斗的屋面天沟、梳沟的深度宜为180~300mm，一个排水系统的屋面天沟、摘沟应在同一水平面上，3.4.4平屋面宜采用DN50的雨水斗；天沟、增沟宜采用DN50或DN75(80>的雨水斗
3.4.5有压流两水斗的型号表示方法为YT(YLXYG>
雨水斗与屋防水层结合形式：
A为压板，B为法兰
雨水斗公称直径（mm），分DN50和DN75(80）两种
有压流（虹吸式）两水斗，YT为等铁制YL为锈销制,YG为不锈钢制
3.4.6有压流两水斗是根据中国航空工业规划设计研究院开发研制的产品编制的3.5为防止雨水斗产生冷桥或凝结水，雨水斗底部和短管处可采取管道保温措施3·6凡设有雨水斗的建筑物屋面，应设置溢流口、溢流据、溢流管系等应急溢流设施，4两水斗的制造
4.1雨水斗的钝件表面应光洁，浇注口痕迹须清理打磨干净，在铸件上不允许有裂纹、砂瘤、金属准、折等及砂眼等，
4.2雨水斗焊件焊续应光滑平整，不允许出现断焊、漏焊现象，表面不应有焊渣、焊疮，4.3两水斗零部件制适完成后，铸铁件内外壁涂热沥青两遍；焊按件先刷防锈漆两遍，再刷沥青漆两遍
5雨水斗的施工安装
5.1各种类型雨水斗的施工安装应严格按照图集中的要求和顺序进行，5.2两水斗安装时用的防水密封青应采用经国家鉴定、认证的优质产品，并与屋面防水层材质相容
5.3屋面施工时，应特别注意不得使密封青进入雨水斗和短管内壁，否则必须清除于净以免影响过水断面。
S.4屋面防水族工完成后，应及时清除屋面上的杂物，经确认雨水管道畅通后，再安装雨水斗内的整流器，导流罩，
6图集中未注明单位的尺寸标注均以mm计，7本图集参编单位：北京秦宁科贸有限公司，总说明
审核物换校对罗公设计秀改
图集号
01S302

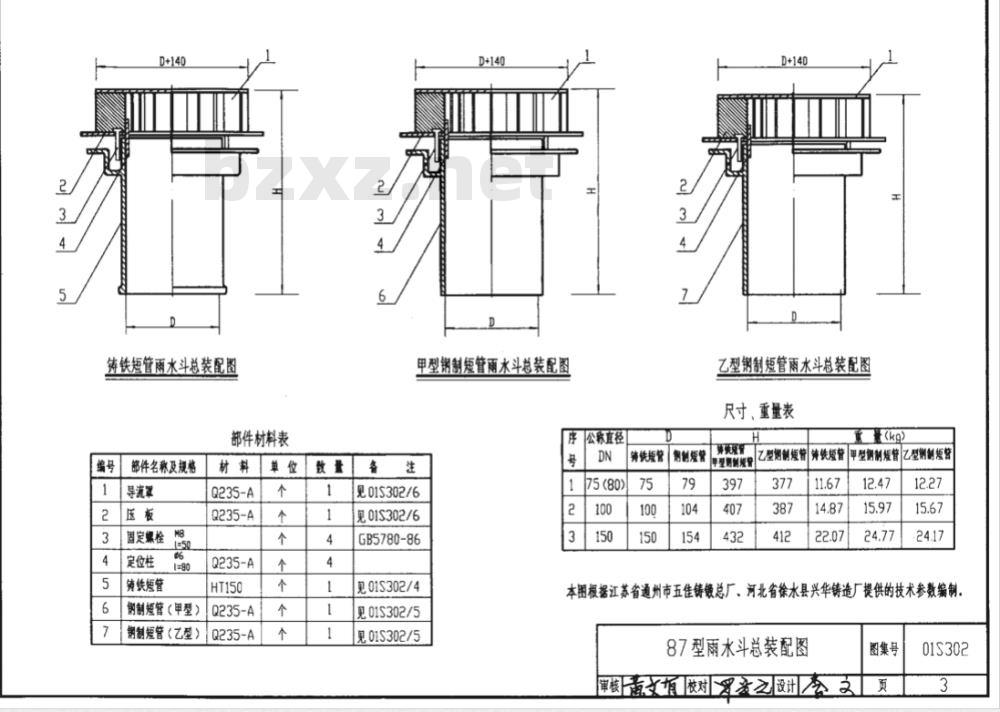

铸铁短管雨水斗总装配图
部件材料表
部件名秘及规格
导流罩
固定螺栓
定位柱
铸铁短管
钢制短管（甲型）
钢制短管（乙型）
Q235-A
Q235-A
Q235-A
Q235-A
Q235-A
甲型锅制短管雨水斗总装配图
见01S302/6
见01S302/6
GB5780-86
见01S302/4
见01S302/5
见01S302/5
公称直径
75(80)
笋铁短管
钢制短管
乙型钢制短管雨水斗总装配图
尺寸、重量表
筛纯凉
甲型集制短份
笋铁短管
乙型钢制短管
重量（kg）
音乙型钢制短管
甲型铜制短管
本图根据江苏省通州市五佳铸锻总厂，河北省徐水县兴华铸造厂提供的技术参数编制87型雨水斗总装配图
审核文有校对累意设计支
图集号
01S302

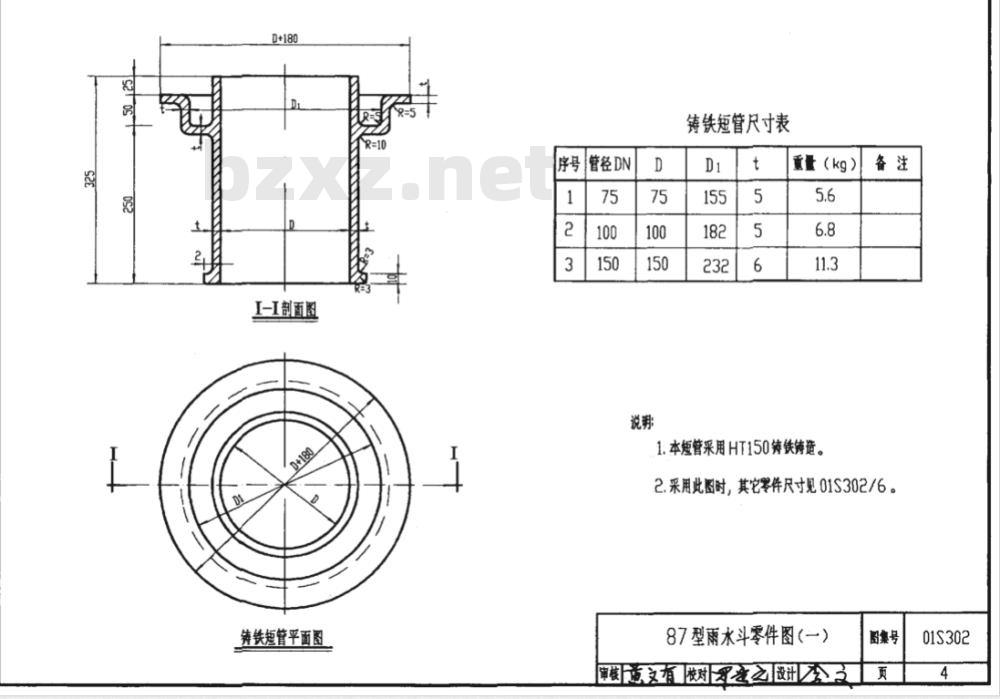

I-I剖面图
铸铁短管平面图
管径DN
铸铁短管尺寸表
重量（kg）
1:本短管采用HT150筹铁铸造。
2.采用此图时，其它零件尺寸见01S302/6。87型雨水斗零件图（一）
审核权有校对习连设计司
图集号
01S302

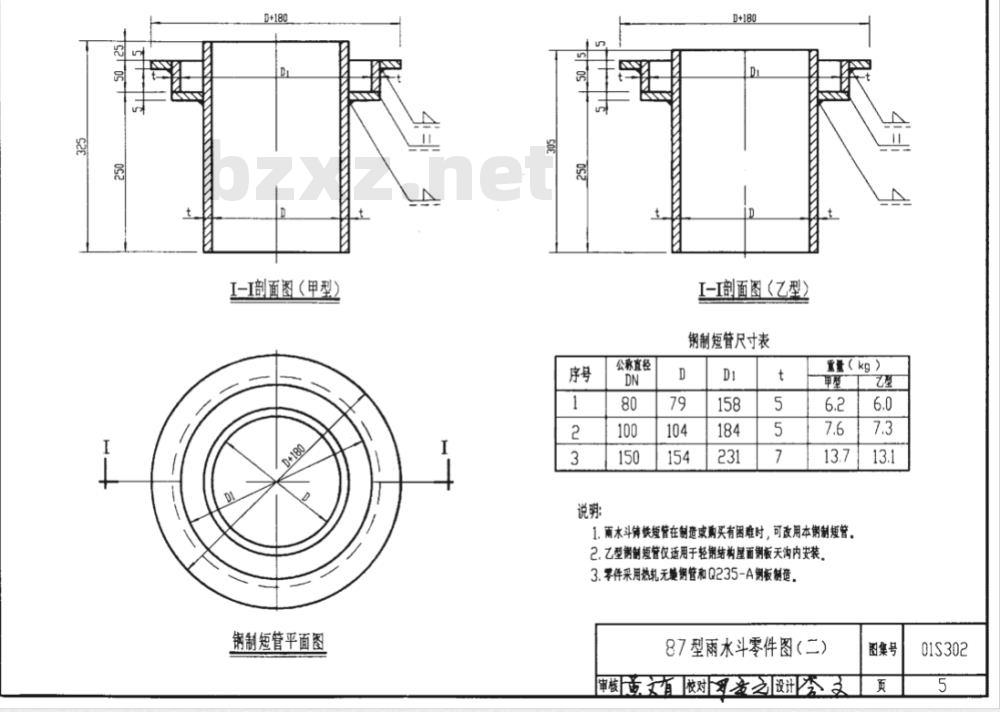

I-I面图（甲型）
钢制短管平面图
公称直径
I-I剖面图（乙型）
钢制短管尺寸表
重量（kg）
说明：
1.雨水斗铸铁短管在制道或期买有困难时，可改用本钢制短管，2.乙型钢制短管仪适用于轻钢结构屋面钢板天沟内安装3.零件采用热机无剪钢管和Q235-A钢板制造，87型雨水斗零件图（二）
审核文有校对风商设计漆支
图集号
01S302
公家直径DN
快短管制制短管
清失短管制制臣管
导流罩
等流氧重量(kg）
谢恢短管创制版管
压新置量(kg）
清能缓管
智制短管
定位性重量
总置量(kg)
铁质管制制短管
导流板
说明：
I-I制面图
压板平面图
零件采用Q235-A锅板制造。
87型雨水斗零件图（三）
审核文有校对有划设计本支
4XB10元
图集号
01S302
C20细石滚凝土
屋面（天沟）板上安装（甲型）（铸铁短管）
说明：
1.本图适用于安装在建筑物普通屋面（天沟）液上，密对青垫底及对边
防水层
附加防水层
接平层
屋面（天沟）板
漂纶布
附加防水层涤纶布（高分于卷材）叉面总剪图2.雨水斗安装时，将附加防水层，防水卷材弯入短管承口，填满防水密封膏后，即将压板盖上，并插入爆栓使压板固定。压板底面应与短管夏面相平，密合，3.附加防水层（净纶布二层或高分子防水卷材一层）镇贴时，应按上函所示方法数剪C20织石溉凝士
屋面（天沟）板上安装（乙型）（钢制短管）
屋面（天沟）板留洞尺寸表
雨水斗公称直径DN
雨木斗短管内径
屋面（天沟）板留洞
75(80)
75(79)
注表中括双内为钢制短管尺寸，100
100(104)
87型雨水斗安装图（一）
审核意文有依对累爱之设计零文150
150(154)
图集号
01S302
上人医所
说明：
附加防水层
水泥砂浆
C2D细石混漫土
锦快（笋铜）儿子
土建定
上人屋面雨水斗安装（甲型）
（屋面板局部下凹）
1.甲型钢制短管雨水斗安装方法与本图相同30l
害对青垫所及对边
水泥砂蒙保护层
防水层
技平层
屋面板
净终布
附加肪水器/
水泥砂豪
C20细石发准土
明加防水股涤纶布（高分子老材）叉面教剪区2.雨水斗安装时，将附加防水层，防水卷材弯入短管承口，填满防水密封青后，即将压板盖上，并暂入螺栓使压板固定。压板底面应与短管顶面相平，密合。3.附加防水层（涤纶布二晨或商分子防水卷材一层）铺贴时，应按上图所示方法载势4.笋铁（笋铝）算子为成品件，也可用钢制雨木算子代替。BXB
镇铁（笋锅》筹子
上人屋面雨水斗安装（乙型）
（屋面厚板或局部加厚）
安装尺寸表
75(80)
整封育整庭及对动
360X360
400X400
450X450
87型雨水斗安装图（二）
审核西文有校对风童么设计零文上人屋面
450X450
500x500
550x550
图集号
01S302
安装尺寸表
公称直径
密封音
泛水板
膨肤螺栓
防水密封青垫底及封边一
氧丁橡胶防水卷材
附加防水层
钢板天沟
彩钢夹芯复合板
彩板封糖玻堵头
彩板角压条
乙型钢制短管
彩钢夹芯板皮
压型钢板夹芯板
涤绝方
附加防水照涤纶布（高分于卷材）叉面敏剪雨水斗在轻钢结构屋面锅板天沟内安装雨水斗塑料接头尺寸表
锅板天沟留洞天沟宽度
≥360
≥400
≥450
168170
案固垫
捷胶密封照
型料管接头
塑料管（黏接）
雨水斗与塑料管连接圈
1.钢板天为宽度A工程设计，但不应小于表中数值2.安装画水斗警位的钢板天沟（长3~6m）高度宜低于其他荐位20~50mm3.雨水斗安装时，将附加防水层，防水春材弯入短管承口，填清防水密对青后，即将压板重上，并插入罪检使压板圈定，压板底面应与短管顶面相平，密合。4.附加防水层（漆绘布二层或高分子防水寿材一层）键贴时，应拉上图所示方注载剪，87型雨水斗安装图（三）
审核童文有校对习变设计秀文
图集号
01S302
总装配图
短管剖面图
1.雨水斗各部件均采用HT150灰口筹铁筹道，2.雨水斗各部件尺寸详见零件图。3.R未注明者均采用5mm。
30.509.42.5
环形简剖面图
部件名称
导流罩
环形筒
o335x164
e289x109
42.5.405.30
本图板据江苏省通州市五佳铸银总厂、河北省徐水县兴华铸造厂提供的技术参数编制，65型雨水斗总装配图，零件图（一）审核意交有校对界习设计态文
图集号
01S302
I-I剖面图
顶盖平面图
亚-亚剖面图
导流罩平面图
65型雨水斗零件图（二）
审核童文有校对贸童之设计公支图集号
01S302
