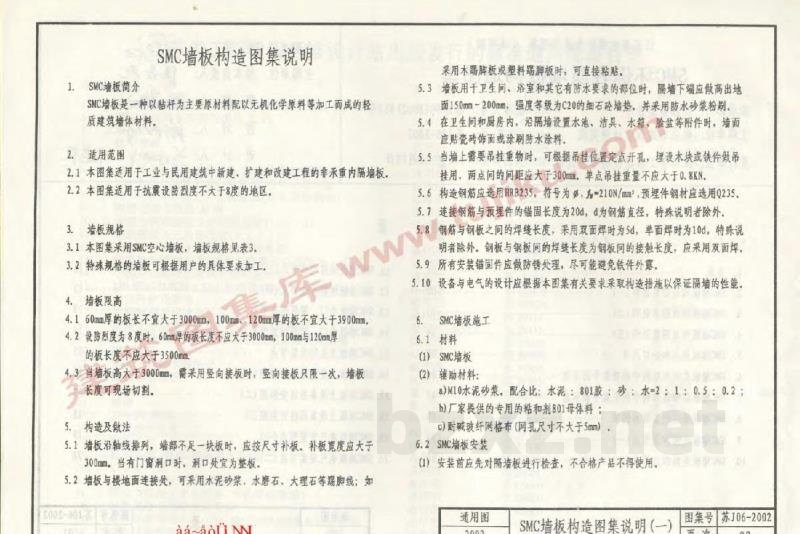

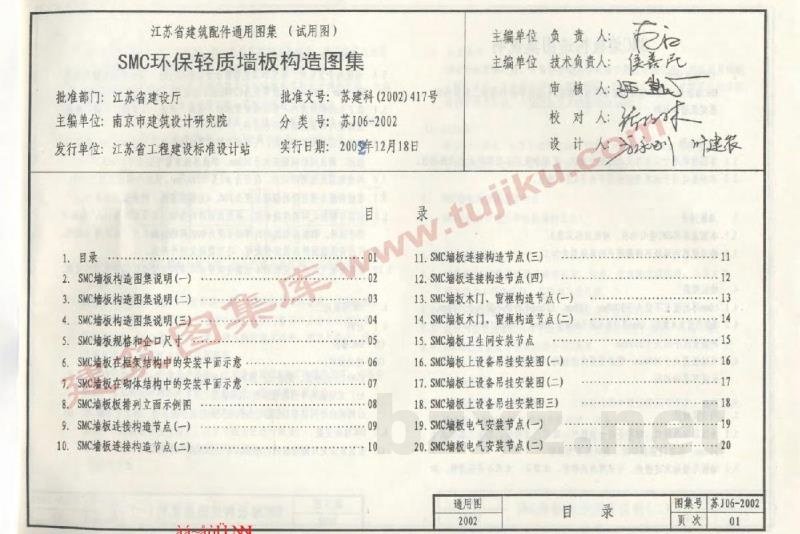

苏J06-2002 SMC环保轻质墙板构造

1. SMC墙板简介

SMC墙板是一种以粘结为主要原材料配以无机化学原料等加工而成的轻质建筑墙体材料。

2. 适用范围

2.1 本图集适用于工业与民用建筑中新建、扩建和改建工程的非承重内隔墙板。

2.2 本图集适用于抗震设防烈度不大于8度的地区。

3. 墙板规格

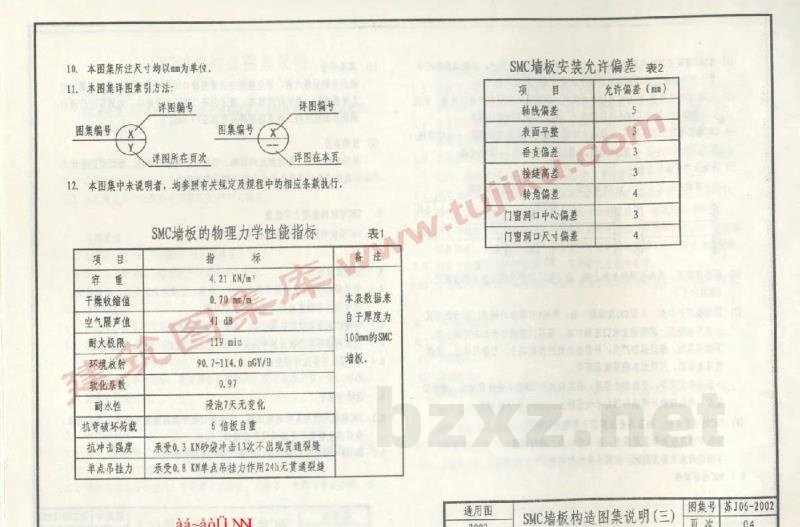

3.1 本图集采用SMC空心墙板，墙板规格见表3。

3.2 特殊规格的墙板可根据用户的具体要求加工。

4. 墙板限高

4.1 60mm厚的板长不宜大于3000mm，100mm、120mm厚的板不宜大于3900mm。

4.2 设防烈度为8度时，60mm厚的板长度不应大于3000mm，100mm与120mm厚的板长度不应大于3500mm。

4.3 当墙板高大于3900mm，需采用竖向接板时，竖向接板只限一次，墙板长度可现场切割。

5. 构造及做法

5.1 墙板沿轴线排列，端部不足一块板时，应按尺寸补板，补板宽度应大于300mm。当有门窗洞口时，洞口处宜为整板。

5.2 墙板与楼地面连接处，可采用水泥砂浆、水磨石、大理石等踢脚线；如

采用木踢脚板或塑料踢脚板时，可直接粘贴。

5.3 墙板用于卫生间、浴室和其它有防水要求的部位时，隔墙下端应做高出地面150mm～200mm，强度等级为C20的细石砼地梁，并采用防水砂浆粉刷。

5.4 在卫生间和厨房内，沿隔墙设置水池、洁具、木箱、脸盆等附件时，墙面应贴瓷砖面或涂刷防水涂料。

5.5 当墙上需要吊挂重物时，可根据吊挂位置定点开孔，埋设木块或铁件做吊挂件，两点间的间距应大于300mm，单点悬挂重量不应大于0.8KN。

5.6 构造钢筋应选用HRB235，符号为φ，f_y=210N/mm²。预埋件钢材应选用Q235。

5.7 连接钢筋与预埋件的锚固长度为20d，d为钢筋直径，特殊说明者除外。

5.8 钢板与钢板之间的焊缝长度，采用双面焊时为5d，单面焊时为10d。特殊说明者除外。钢板与钢制件的焊接长度为钢制件的接触长度，应采用顶面焊。

5.9 所有安装锚固件应做防锈处理，尽可能避免铁件外露。

5.10 设备与电气的设计应根据本图集有关要求采取构造措施以保证墙板的性能。

6. SMC墙板施工

6.1 材料

(1) SMC墙板

(2) 辅助材料：

• a) M10水泥砂浆，配合比：水泥 : 801胶 : 砂 : 水 = 2 : 1 : 0.5 : 0.2；
• b) 厂家提供的专用的粘和剂801母体料；
• c) 耐碱玻璃纤维布（网孔尺寸不大于5mm）。

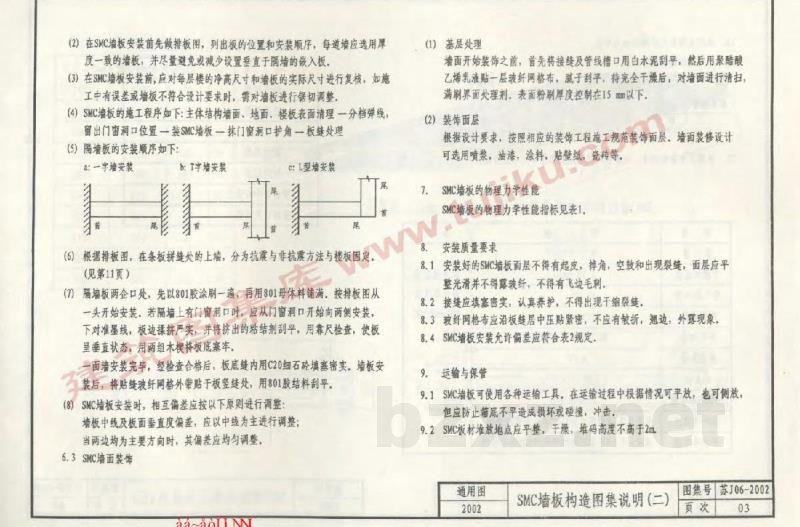

6.2 SMC墙板安装

(1) 安装前应先对隔墙板进行检查，不合格产品不得使用。
