苏G9407 现浇钢筋混凝土折梁住宅楼梯

江苏省结构构件通用图集
现浇钢筋混凝土折梁住宅楼梯图集 (苏G9407)

【基本信息】
批准部门：江苏省建设委员会、徐州市建筑设计研究院
发行单位：江苏省工程建设标准设计站
实行日期：1994年10月1日

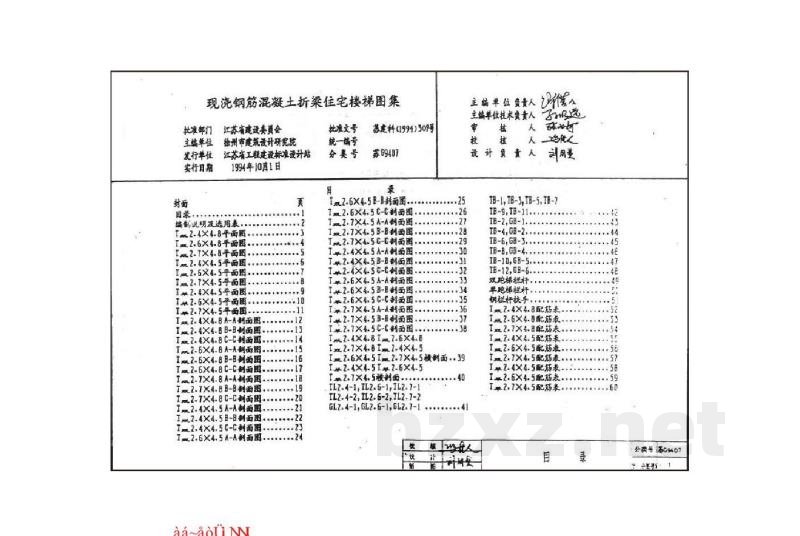

【目录】
1. 编制说明及选用表

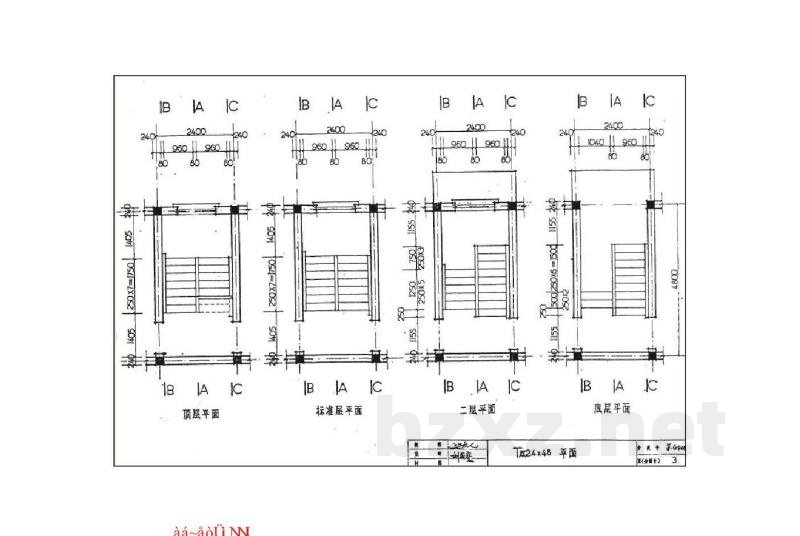

2. 各规格楼梯平面图
3. 各规格楼梯配筋表

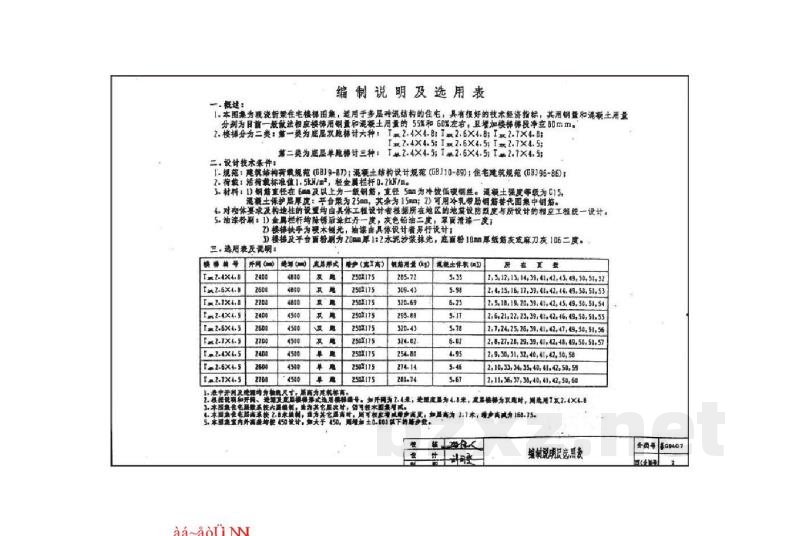

【编制说明及选用表】
1. 用途与特点
本图集为现浇钢筋混凝土折梁住宅楼梯图集，适用于多层框架结构住宅。其具有良好的技术经济指标：与传统设计相比，用钢量约减少 55%，混凝土用量约减少 60%，并可增加楼梯样段净高约 80mm。

2. 楼梯分类与规格
（1）双跑梯：
- 规格：1#2.4×4.8、1#2.6×4.8、1#2.7×4.8；1#2.4×4.5、1#2.6×4.5、1#2.7×4.5
（2）单跑梯：
- 规格：1#2.4×4.5、1#2.6×4.5、1#2.7×4.5

3. 设计要求与参数
（1）设计规范：
- 建筑结构荷载规范 (GBJ9-87)
- 混凝土结构设计规范 (GB110-89)
- 住宅建筑规范 (GBJ96-86)
（2）荷载标准：
- 活荷载标准值：1.5kN/m²
- 轻金属栏杆荷载：0.7kN/m²
（3）材料要求：
- 钢筋：直径 $ge$ 6mm 的钢筋为一级钢；直径 5mm 为冷披低碳钢丝。
- 混凝土：强度等级为 C15。
- 保护层：楼板面层保护层厚度为 25mm，其余部位为 15mm。允许使用带肋钢筋替代圆钢。
- 构造柱：各构件要求及构造柱的设置均由具体工程设计者根据当地设防烈度及相应工程要求统一设计。
（4）表面处理与装饰：
- 金属栏杆：除锈后涂红丹底漆一层，灰色铅油二度，表面清漆一层。
- 楼梯扶手：采用硬木刨光处理。
- 楼梯及平台面层：面层为 20mm 厚 (1:2 水泥砂浆抹光)，底面为 18mm 厚 (纸筋灰或麻刀灰二度)。
