闽97J09 楼地面

闽97J09 楼地面图集

批准部门：福建省建设委员会
主编单位：漳州市建筑设计院
批准文号：闽建科［1997155号
统一编号：DBJT13-09

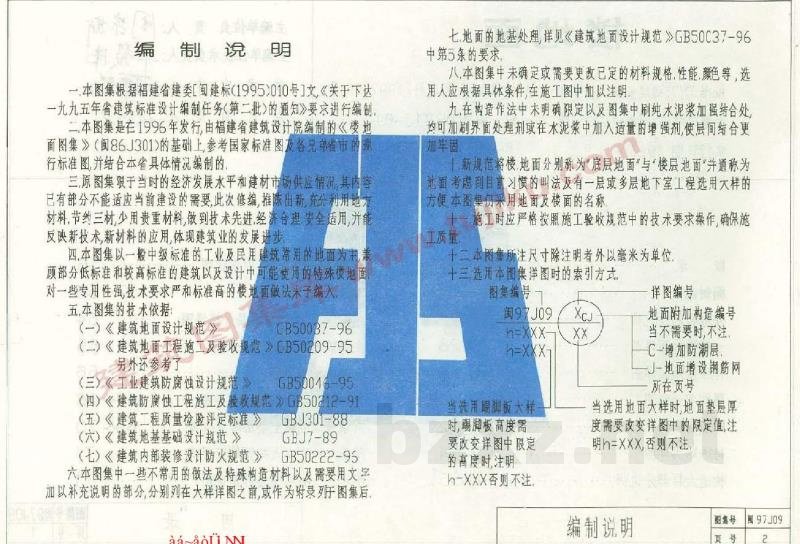

一、编制说明
1. 本图集根据福建省建委［闽建标（1995)010号］文《关于下达一九九五年省建筑标准设计编制任务（第二批）的通知》进行编制。
2. 本图集是在1996年发行、由福建省建筑设计院编制的《楼地面图集》（闽86J301）的基础上，参考国家标准图及各省市行业标准图，并结合本省具体情况编制的。
3. 本图集旨在推陈出新，通过利用新材料、节约材料，实现技术先进、经济合理、安全适用的目标，并反映新技术、新材料在建筑业的应用发展。
4. 本图集以一般中级标准的工业及民用建筑常用的地面为主，兼顾部分低标准和较高标准的建筑，以及设计中可能使用的特殊楼地面做法。

二、本图集的技术依据
（一）《建筑地面设计规范》 GB50037-96
（二）《建筑地面工程施工及验收规范》 GB50209-95
（三）《工业建筑防腐蚀设计规范》 GB50046-95
（四）《建筑防腐蚀工程施工及验收规范》 GB50212-91
（五）《建筑工程质量验收评定标准》
（六）《建筑地基基础设计规范》 GBJ301-88 / GBJ7-89
（七）《建筑内部装修设计防火规范》 GB50222-95

三、使用说明及符号说明
1. 术语使用：新规范将楼地面分别称为“底层地面”与“楼面”，本图集为了方便设计习惯，仍沿用“地面”及“楼面”的称呼。
2. 尺寸单位：本图集注尺寸除注明外，均以毫米(mm)为单位。
3. 详图索引及符号：
- h=XXX：表示当选用详图时，地面垫层厚度需要改变，需在施工图中注明具体的厚度值。
- C：表示在详图右下方增加防潮层。
- J：表示在详图右下方增加钢筋网。
4. 构造要求：
- 在构造做法中若未明确限定，且图集中刷纯水泥浆加强结合处，均可加刷界面处理剂或在水泥浆中加入适量的增强剂，使层间结合更牢固。
- 楼面基层若为预制钢筋混凝土板，其结合层或面层厚度应≥30mm。

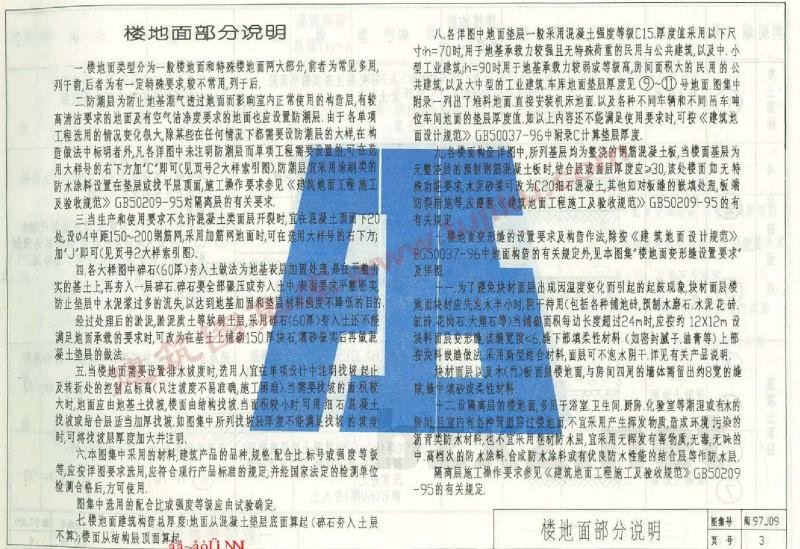

四、楼地面部分说明
1. 类别：楼地面分为一般楼地面和特殊楼地面两大部分。一般楼地面列于前，特殊楼地面列于后。
2. 防潮层：用于防止地基潮气渗透。有较高清洁度要求的地面应设置防潮层。若详图中未注明防潮层但单项工程需要设置，可在大样号右下方加“C”标识。
3. 加筋措施：当混凝土面层不允许开裂时，宜在混凝土顶面下20mm处，按150~200mm的中距设置钢筋网，详图右下方加“J”标识。
4. 碎石夯入土做法：用于地基表层加固。碎石应全部碾压或夯入土中，保持表面平整密实，防止水泥浆流失。
5. 找坡要求：设计时应注明找坡起止点及转折处的控制点标高。当面积较大时，地基土找坡；楼面由结构找坡；面积较小时，可用细石混凝土找坡。
6. 变形缝设置：
- 为了避免块材面层因温度变化起鼓，铺砌前块材（如地砖、水磨石等）应先泡水半小时并阴干待用。
- 当铺砌面积每边长度超过24m时，应按约12m×12m设置变形缝，缝宽6mm，缝下部填柔性材料（如密封腻子、油膏等）。
- 楼地面与房间四周墙体需留出约8mm的缝隙，缝中填砂或柔性材料。
7. 隔离层：浴室、厨房、化验室等潮湿房间宜设置隔离层。宜采用无毒无味的防水涂料或合成防水涂料作为防水层。

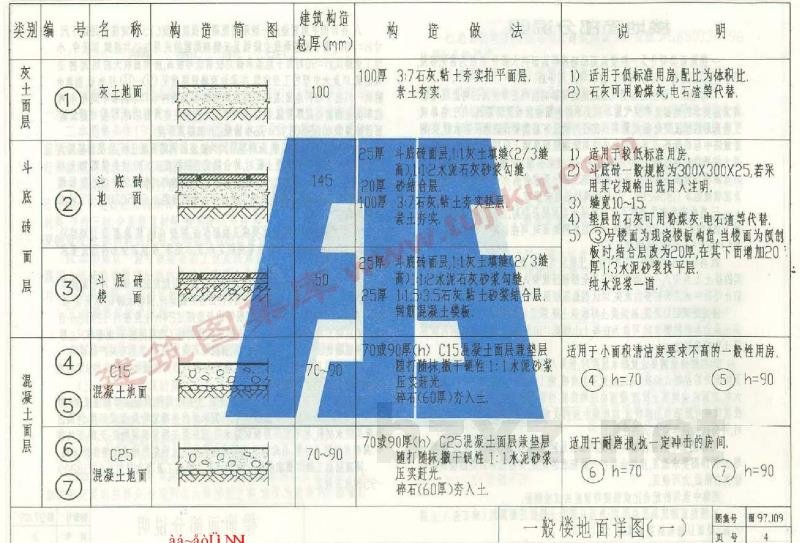

五、常见楼地面构造概览（示例）
1. 灰土地面：厚度100mm。构造：100mm厚3:7石灰粘土夯实，面层素土夯实。
2. 底砖地面：厚度145mm。构造：砖面层，水泥石灰砂浆勾缝。
3. 斗底砖地面：厚度70mm。构造：20mm厚水泥石灰砂浆结合层，35mm厚石灰粘土砂浆，砖面层。
4. 混凝土地面：厚度70-90mm。构造：C15/C25混凝土，1:1水泥砂浆压安赶光。

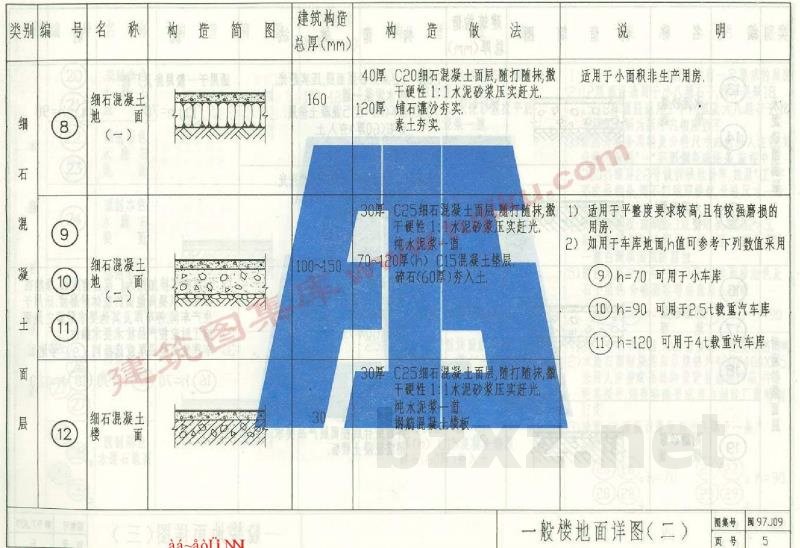

5. 细石混凝土地面：构造包括细石混凝土面层、找平层等。
