苏J9201 KP1型承重多孔砖及KM1型非承重空心砖砌体（英文版）

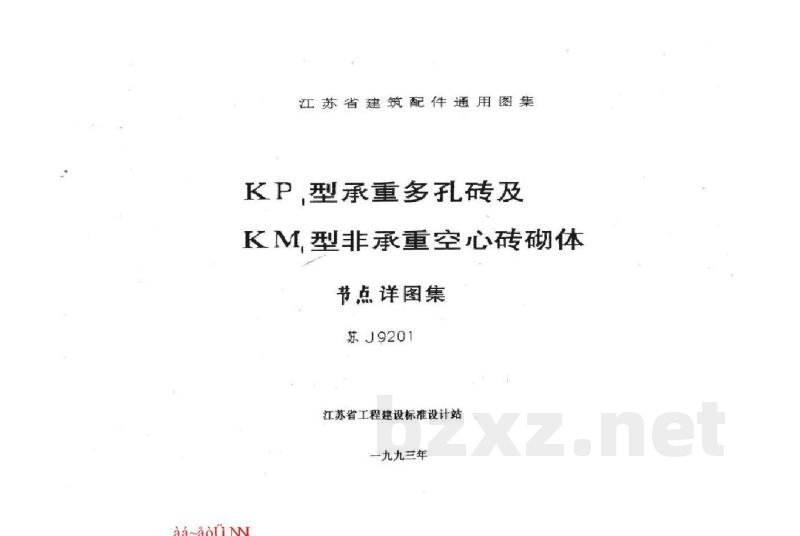

江苏省建筑配件通用图集

KP_t型承重多孔砖及
KM_t型非承重空心砖砌体

节点详图集

苏 J9201

江苏省工程建设标准设计站

一九九三年

KP1: 承重多孔砖砌体, KM1: 非承重空心砖砌体节点加强图

主编单位负责人：张华刚
主编单位技术负责人：陈锡荣
审 核 人：吴泽芳
校 对 人：方雪之、刘勇
设计负责人：程长志、戚翔

目 录

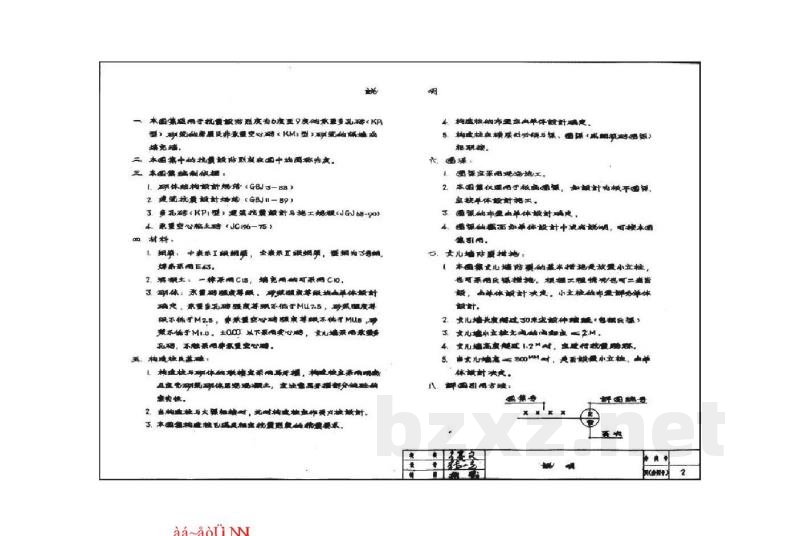

说 明

1. 本图集适用于抗震设防烈度为6度至9度的单层多孔砖（KP型）砌体房屋及非承重空心砖（KM1型）砌体的隔墙和填充墙。

2. 本图集中的抗震设计烈度按中国地震动参数区划表确定。

三、 本图集编制依据：

1. 砌体结构设计规范（GBJ3-85）；

2. 建筑抗震设计规范（GBl1-89）；

3. 多孔砖（KP型）建筑抗震设计与施工规程（JGj68-90）。

4. 承重空心砖墙体（JC96-75）。

四、 材料：

1. 钢筋：中粗度Ⅱ级钢筋，亦可用Ⅰ级钢筋。箍筋用3号钢筋，焊条采用E43。

2. 混凝土：一般采用C20，填充墙也可采用C15；

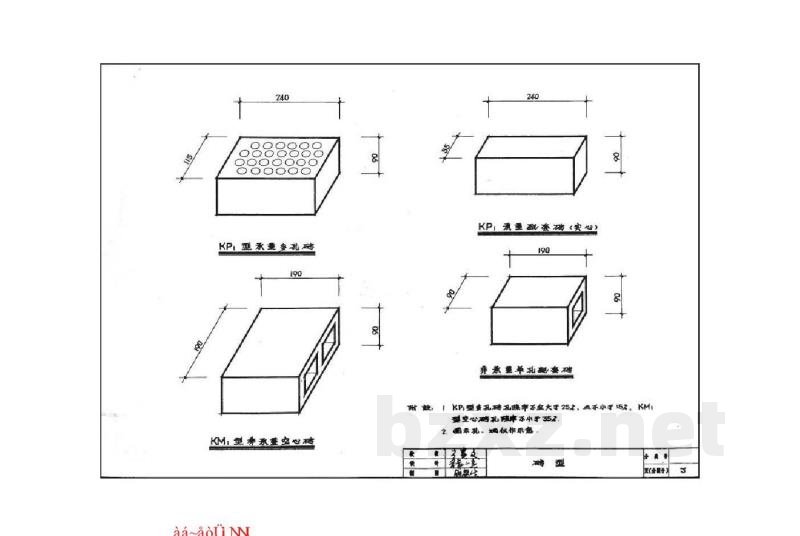

3. 砌体：承重砖强度等级、砂浆强度等级均由单快设计确定。承重多孔砖强度等级不低于MU7.5，砌筑砂浆等级不低于M2.8，非承重空心砌块强度等级不低于MU3.0，砂浆不低于M1.0。

五、 构造柱设置原则：

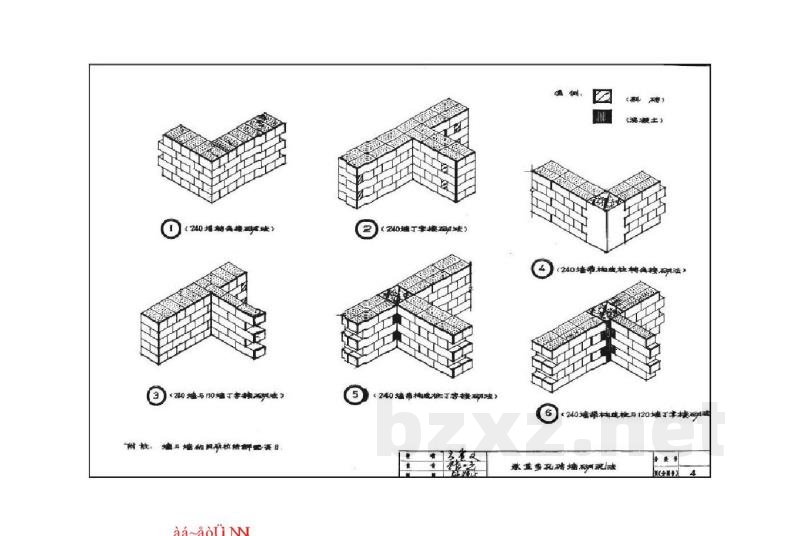

1. 构造柱与砌体的联结宜采用马牙槎。构造柱应在砌筑前及灰缝中预留拉结钢筋，且应置于墙体部分砖砌块的重合处。

2. 当构造柱与大梁相接时，此段构造柱应按受力计算设计。

4. 构造柱均为独立单快体设计确定。

5. 构造柱在楼板外伸35度。圈梁（或框架梁）应搭接。

六、 圈梁：

1. 房屋应采用现浇混凝土。

2. 本图集仅适用于非承重墙，如设计有纵带墙时，应按单快体设计施工；

3. 圈梁的布置由单快体设计确定；

4. 框架结构房屋中当单快体设计中没有说明时，可参照本图集引用。

七、 女儿墙防裂措施：

1. 本图集中女儿墙防裂缝的基本措施是设置小立柱，也可采用其他措施。根据工程情况也可二者兼做。由单快体设计确定。小立柱的布置部分单块体设计。

2. 女儿墙高度超过50米应设伸缩缝（包括沉降）；

3. 女儿墙与主楼之间留间隙Δ=2M；

4. 女儿墙高宽超过1.2^m时，应进行抗裂验算。

5. 当女儿墙高＜500mm时，是否设置小立柱，由单快体设计决定。

八、 剖面图符号：

[图片]
