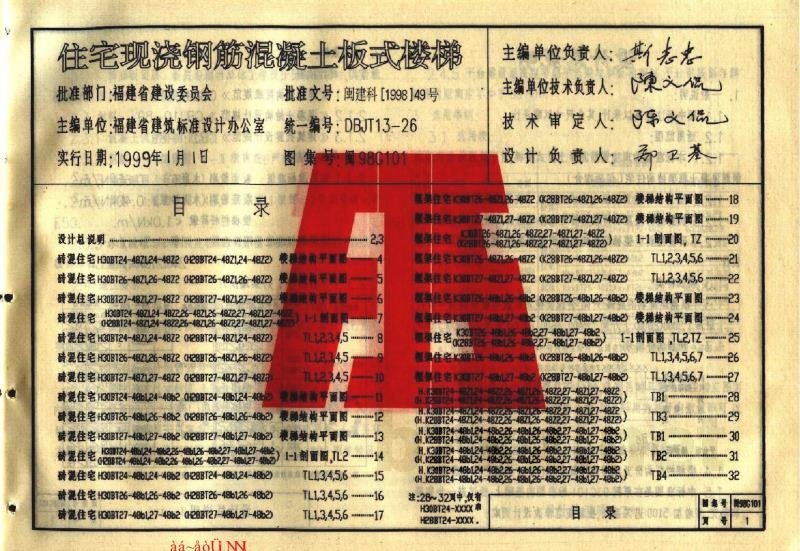

闽98G101 住宅现浇钢筋混凝土板式楼梯

福建省建筑标准设计：住宅现浇钢筋混凝土板式楼梯 (DBJT13-26)

批准文号：闽建科〔1998〕49号
批准部门：福建省建设委员会
主编单位：福建省建筑标准设计办公室
统一编号：DBJT13-26
实行日期：1999年1月1日

【设计总说明】

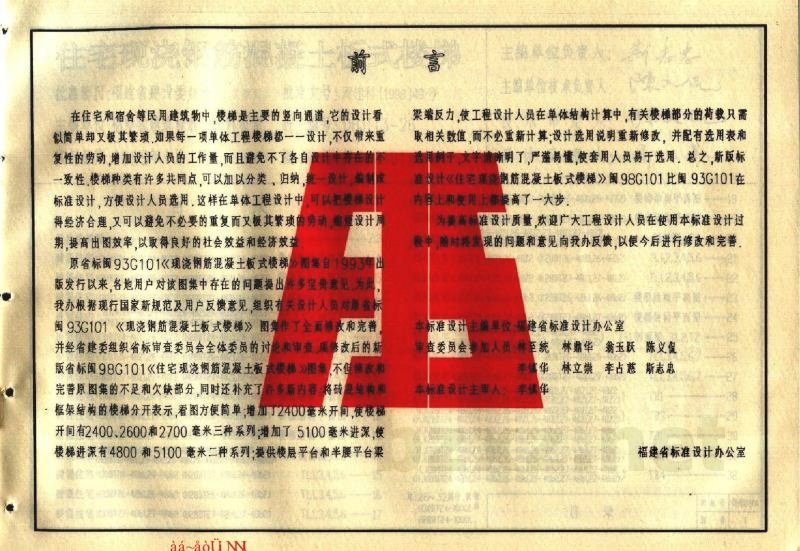

福建省建筑标准设计《住宅现浇钢筋混凝土板式楼梯》图集（闽98G101）是在原闽93G101标准图的基础上，根据现行国家新规范及用户反馈意见，经过全面修改和完善后发行。新版标准不仅完善了原图集的不足，还补充了框架结构的楼梯设计，使其表示更加清晰简单；同时增加了2400mm开间系列（包含2400、2600和2700mm三种系列）以及5100mm进深系列（包含4800和5100mm两种系列）；并提供了楼层平台和半腰平台梁的相关设计。新版标准通过重新修改选用表和选用例子，使内容严谨易懂，提高了标准设计的质量与使用效率。

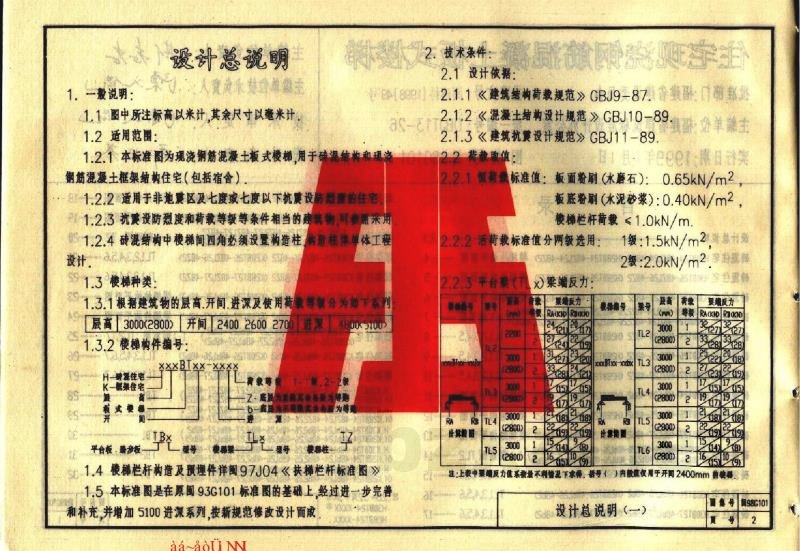

1. 一般说明
1.1 图中注标高以米(m)计，其余尺寸以毫米(mm)计。
1.2 适用范围：
1.2.1 本标准图为现浇钢筋混凝土板式楼梯，适用于砖混结构和现浇钢筋混凝土框架结构住宅（包括宿舍）。
1.2.2 适用于非地震区及地震烈度为7度或7度以下的抗震设防度住宅。
1.2.3 抗震设防烈度和荷载等级等条件相当的建筑物可参照采用。
1.2.4 砖混结构中楼梯间四角必须设置构造柱。
1.3 楼梯种类：根据建筑物的层高、开间、进深及使用荷载等级进行分类。
1.4 楼梯栏杆构造及预埋件详见《闽97J04 扶梯栏杆标准图》。

2. 技术条件
2.1 设计依据：
2.1.1 《建筑结构荷载规范》GBJ 0-87
2.1.2 《混凝土结构设计规范》GBJ 10-89
2.1.3 《建筑抗震设计规范》GBJ 11-89
2.2 荷载取值：
2.2.1 恒荷载标准值：
- 板面粉刷（水磨石）：0.65kN/m²
- 板底粉刷（水泥砂浆）：0.40kN/m²
- 楼梯栏杆荷载：≤1.0kN/m
2.2.2 活荷载标准值分两级选用：
- 1级：1.5kN/m²
- 2级：2.0kN/m²
2.2.3 平台板及梁端反力数值系根据开间2400mm进行设计。
2.2.4 楼梯板面层、板底粉刷当单体工程设计另有要求时，其荷载标准值不应大于本标准图允许值。

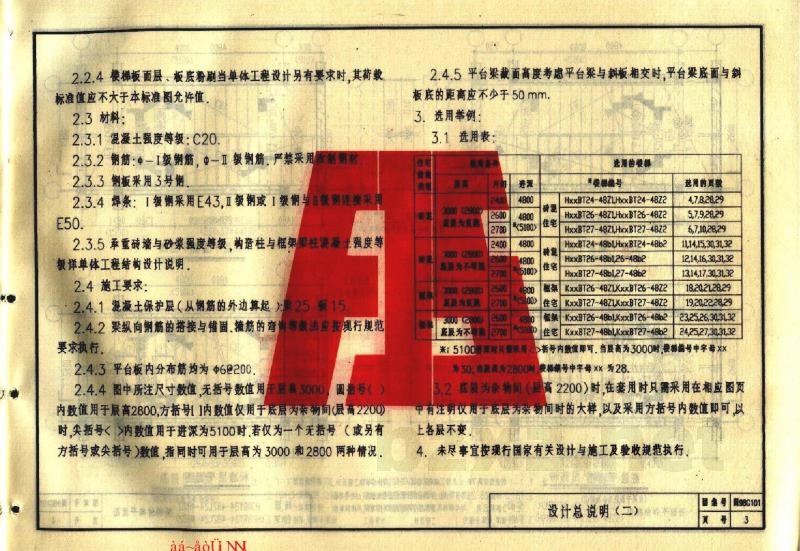

2.3 材料：
2.3.1 混凝土强度等级：C20
2.3.2 钢筋：中-1级钢筋、Φ-Ⅱ级钢筋。
2.3.3 钢板采用3号钢。
2.3.4 焊条：E43、Ⅱ级钢或1级钢与Ⅱ级钢连接用E50。
2.3.5 承重砖墙与砂浆强度等级详见单体工程结构设计说明。
2.4 施工要求：
2.4.1 混凝土保护层：板厚25mm，梁厚15mm。
2.4.2 梁纵向钢筋的搭接与错缝、钢筋的弯钩及锚固应按现行规范要求执行。
2.4.3 平台板内分布筋均为中-6@200（层高3000mm）。
