辽2009J802-1 厨房、卫生间自动调压式排风道

辽宁省建筑标准设计
厨房、卫生间自动调压式排风道
统一编号：DBJTO5-223
图集号：辽2009J802-1

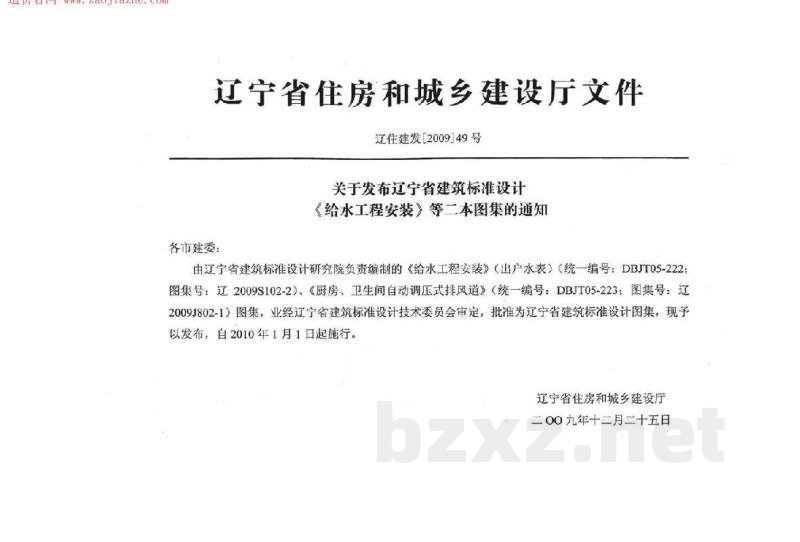

辽宁省住房和城乡建设厅文件
辽住建发[2009]49号
关于发布辽宁省建筑标准设计《给水工程安装》等二本图集的通知

各市建委：
由辽宁省建筑标准设计研究院负责编制的《给水工程安装》（出户水表）（统一编号：DBJT05-222；图集号：辽2009S102-2）、《厨房、卫生间自动调压式排风道》（统一编号：DBJT05-223；图集号：辽2009J802-1）图集，业经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2010年1月1日起施行。

辽宁省住房和城乡建设厅
2009年12月25日

厨房、卫生间自动调压式排风道
批准部门：辽宁省住房和城乡建设厅
主编单位：辽宁省建筑标准设计研究院
参编单位：沈阳市皇姑区塔湾综合制品厂
实行日期：2010年1月1日

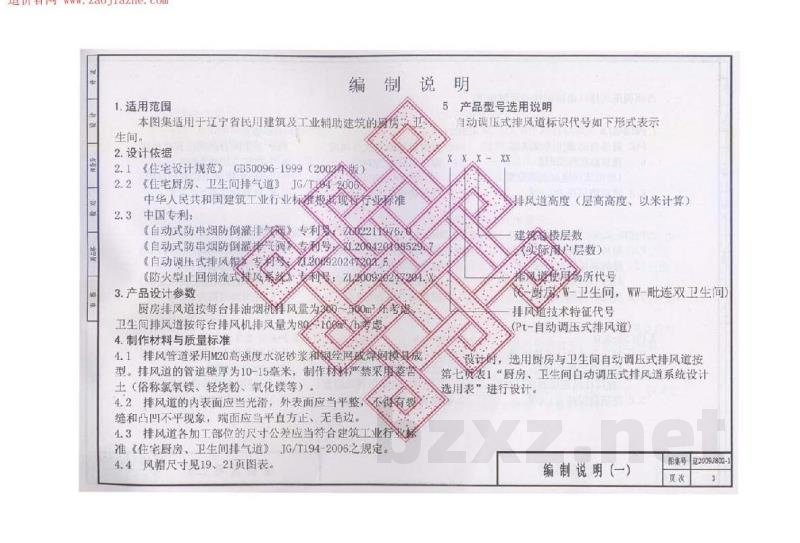

1. 适用范围
本图集适用于辽宁省民用建筑及工业辅助建筑的厨房、卫生间自动调压式排风道设计。

2. 设计依据
2.1 《住宅设计规范》GB50096-1999（2003版）
2.2 《住宅厨房、卫生间排气道》JG/T184
2.3 相关专利技术：
- 《自动式防串烟防倒灌排气阀》专利号：ZL2002Y1976.0
- 《自动调压式排风帽》专利号：ZL200420108529.7
- 《防火型止回倒流式排风系统》专利号：ZL200920247203.5
- 《自动式防串烟防倒灌排气阀》专利号：ZL200920247204.X

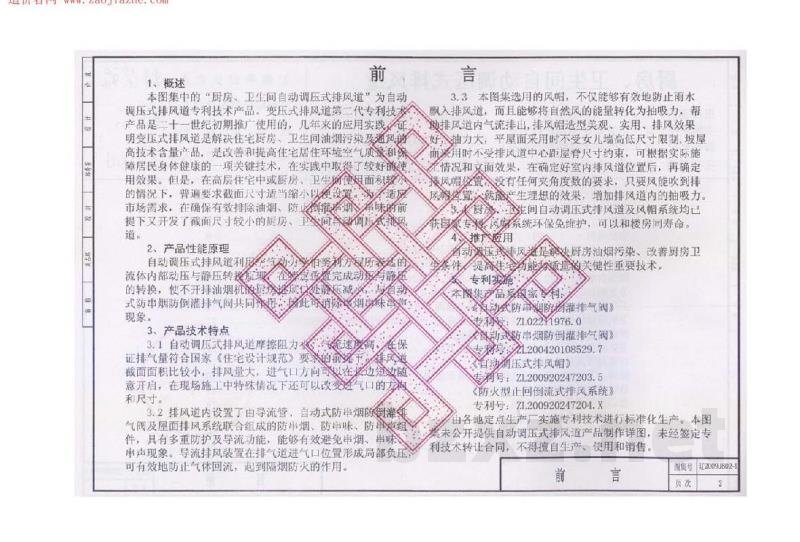

3. 产品技术特点
3.1 自动调压原理：利用流体内部动压与静压的转换，使排气量符合国家住宅设计规范的要求。在确保有效排除油烟、防倒灌、防串烟、防串味的前提下，实现了截面面积较小但排风量大的特点。
3.2 防护功能：排风道内设置了由导流管、自动式防串烟防倒灌气阀及屋面排风系统联合组成的组件，具有多重防护及导流功能，能够有效避免串烟、串味、串声现象。导流排风装置在进气口位置形成局部负压，可有效防止气体回流，起到隔烟防火的作用。
3.3 风帽特点：风帽能有效防止雨水飘入，并将自然风的能量转化为抽吸力，增加排风道内的抽吸力。风帽造型美观、实用；平屋面使用不受女儿墙高度限制，坡屋面使用不受屋脊尺寸约束，可根据实际情况灵活布置。
3.4 寿命与维护：产品环保免维护，使用寿命可与建筑同寿命。

4. 产品设计参数
4.1 厨房排风道：按每台排油烟机风量为300m³/h设计。
4.2 卫生间排风道：按每台排风机排风量为80~100m³/h设计。

5. 制作材料与质量标准
5.1 管道材料：采用M20高强度水泥砂浆和钢网或焊网模制而成。管道壁厚为10-15mm。严禁采用轻质材料（如氯氧镁、轻烧粉、氧化镁等）。
5.2 质量要求：内表面应当光滑，外表面应当平整，无缝和凸凹不平现象；端面应当平整方正、无毛边。
5.3 尺寸公差：应符合建筑工业行业标准《住宅厨房、卫生间排气道》JG/T194-2006之规定。

6. 产品标识代号
标识格式示例如下：
[类型代号][建筑总层数]-[层高]

类型代号：
- PtC：厨房自动调压式排风道
- PtW：卫生间自动调压式排风道

示例：
- PtC6-2.8：厨房自动调压式排风道，建筑总层数6层，层高2.8米
- PtC18-3.0：厨房自动调压式排风道，建筑总层数18层，层高3.0米
- PtW6-2.8：卫生间自动调压式排风道，建筑总层数6层，层高2.8米
