辽宁省建筑标准设计

建筑配件图集

铝合金推拉窗

45系列XH型

统一编号：DBJT05-109

辽宁省建筑标准设计研究院编制

· 1996 ·

铝合金推拉窗

45 系列 XH 型

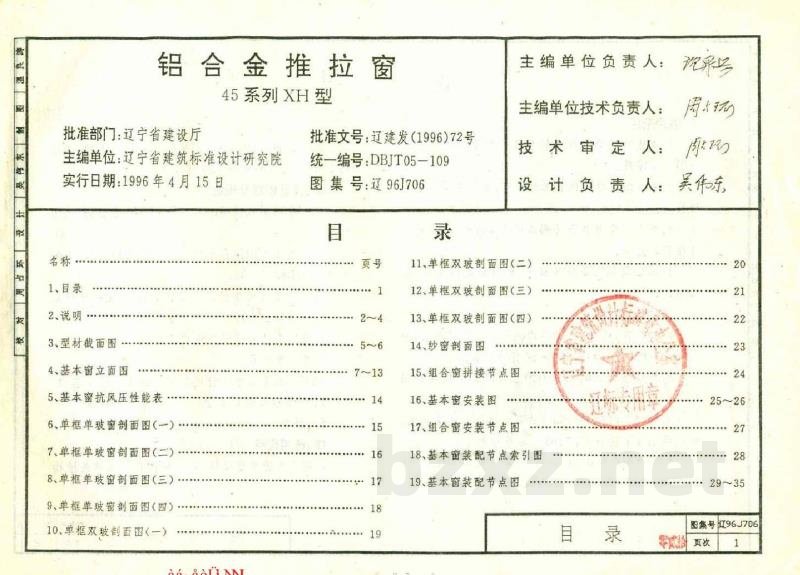

目    录

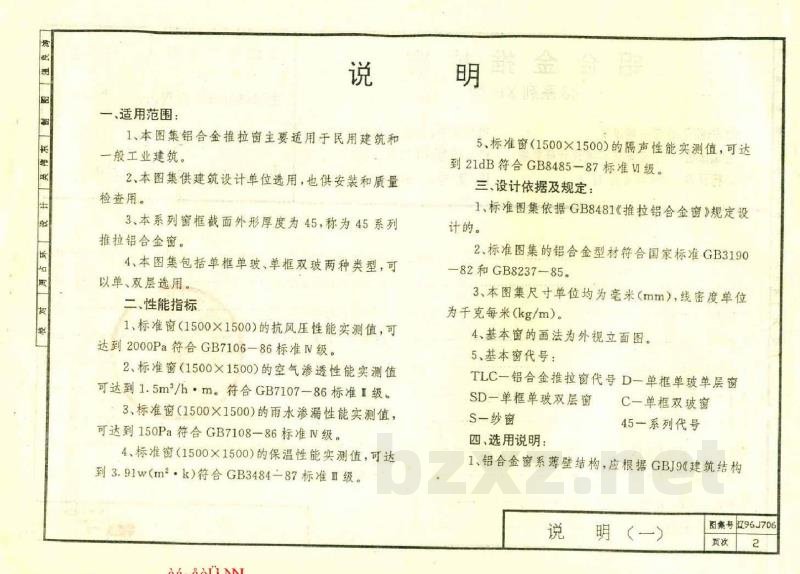

说 明

一、适用范围：

1. 本图集铝合金推拉窗主要适用于民用建筑和一般工业建筑。
2. 本图集供建筑设计单位选用，也供安装和质量检查用。
3. 本系列窗框截面外形厚度为45，称为45系列推拉铝合金窗。
4. 本图集包括单框单玻、单框双玻两种类型，可以单、双层选用。

二、性能指标

1. 标准窗(1500×1500)的抗风压性能实测值，可达到2000Pa符合GB7106-86标准IV级。
2. 标准窗(1500×1500)的空气渗透性能实测值可达到1.5m³/h·m。符合GB7107-86标准II级。
3. 标准窗(1500×1500)的雨水渗漏性能实测值，可达到150Pa符合GB7108-86标准IV级。
4. 标准窗(1500×1500)的保温性能实测值，可达到3.91w(m²·k)符合GB3484-87标准II级。

三、设计依据及规定：

1. 标准图集依据GB8481《推拉铝合金窗》规定的。
2. 2. 标准图集的铝合金型材符合国家标准GB3190-82和GB8237-85。
3. 本图集尺寸单位均为毫米(mm)，线密度单位为千克每米(kg/m)。
4. 基本窗的画法为外视立面图。
5. 基本窗代号：
   • TLC—铝合金推拉窗代号
   • D—单框单玻单层窗
   • SD—单框双玻双层窗 C—单框双玻窗
   • S—纱窗 45—系列代号

四、选用说明：

1. 铝合金窗系薄壁结构，应根据GBJ9《建筑结构
