苏J36-2009 泡沫混凝土保温构造

江苏省工程建设标准设计 泡沫混凝土保温构造图集 (苏J36—2009)

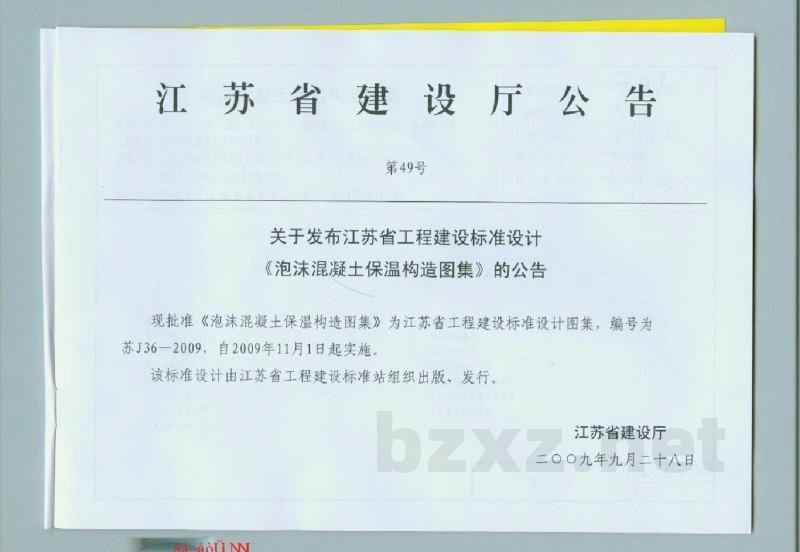

江苏省建设厅公告 第49号
关于发布江苏省工程建设标准设计《泡沫混凝土保温构造图集》的公告

现批准《泡沫混凝土保温构造图集》为江苏省工程建设标准设计图集，编号为苏J36—2009，自2009年11月1日起实施。该标准设计由江苏省工程建设标准站组织出版、发行。

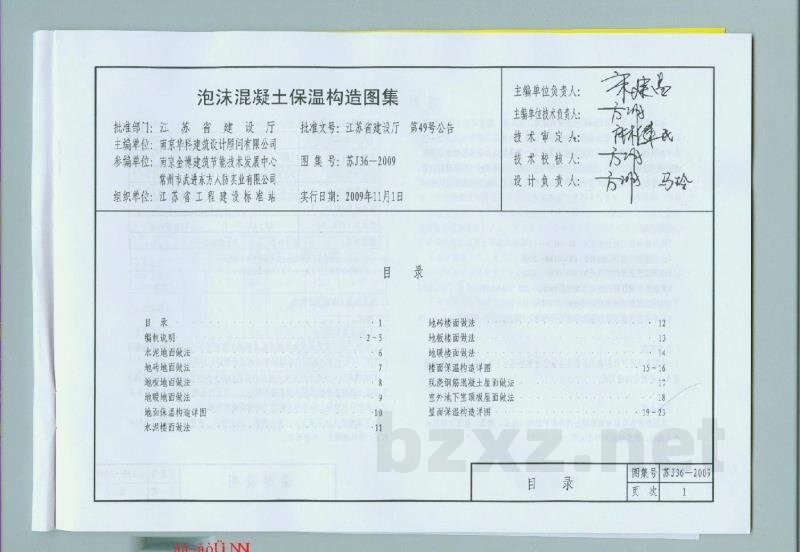

批准部门：江苏省建设厅
主编单位：南京华科建筑设计有限公司
参编单位：南京金博建筑节能技术发展中心、常州市武进东方防护实业有限公司
组织单位：江苏省工程建设标准站
发布日期：2009年9月28日

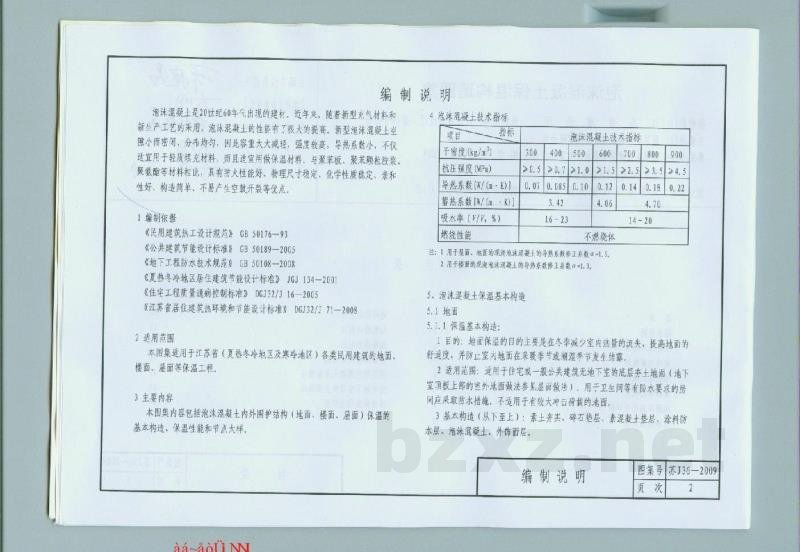

编制说明
泡沫混凝土是20世纪60年代出现的建材。近年来，随着新型充气材料和新生产工艺的采用，泡沫混凝土的性能有了很大的提高。新型泡沫混凝土空隙小而密闭、分布均匀，因此容重大大减轻，强度较高，导热系数小，不仅适宜用于轻质填充材料，而且适宜用做保温材料。与聚苯板、聚氨酯颗粒胶浆、聚氨酯等材料相比，具有防火性能好、物理尺寸稳定、化学性质稳定、亲和性好、构造简单、不易产生空鼓开裂等优点。

1 编制依据
《民用建筑热工设计规范》GB50176-93
《公共建筑节能设计标准》GB50189-2005
《地下工程防水技术规范》GB50108-2008
《夏热冬冷地区居住建筑节能设计标准》JGJ134—2001
《住宅工程质量通病控制标准》DGJ32/J16—2005
《江苏省居住建筑热环境和节能设计标准》DGJ32/I71-2008

2 适用范围
本图集适用于江苏省（夏热冬冷地区及寒冷地区）各类民用建筑的地面、楼面、屋面等保温工程。

3 主要内容
本图集内容包括泡沫混凝土内外围护结构（地面、楼面、屋面）保温的基本构造、保温性能和节点大样。

4 泡沫混凝土技术指标
- 容重 300 kg/m³：抗压强度 0.5 MPa，导热系数 0.085 W/(m·K)，蓄热系数 0.07 W/(m·K)，吸水率 3.42%，非燃烧体
- 容重 400 kg/m³：抗压强度 0.7 MPa，导热系数 0.07 W/(m·K)，蓄热系数 0.07 W/(m·K)，吸水率 3.42%，非燃烧体
- 容重 500 kg/m³：抗压强度 1.0 MPa，导热系数 0.10 W/(m·K)，蓄热系数 0.10 W/(m·K)，吸水率 4.06%，非燃烧体
- 容重 600 kg/m³：抗压强度 1.5 MPa，导热系数 0.12 W/(m·K)，蓄热系数 0.12 W/(m·K)，吸水率 4.06%，非燃烧体
- 容重 700 kg/m³：抗压强度 2.0 MPa，导热系数 0.18 W/(m·K)，蓄热系数 0.18 W/(m·K)，吸水率 4.70%，非燃烧体
- 容重 900 kg/m³：抗压强度 4.0 MPa，导热系数 0.22 W/(m·K)，蓄热系数 0.22 W/(m·K)，吸水率 14~20%，非燃烧体
注：1. 用于屋面、楼面的或浇筑泡沫混凝土的蓄热系数修正系数；4-1.5.2 用干楼面的现浇泡沫混凝土的导热系数修正系数。

5 泡沫混凝土保温基本构造

5.1 地面
5.1.1 保温基本构造
1. 目的：地面保温的目的主要是在冬季减少室内热量的流失，提高地面的舒适度，并防止室内地面在采暖季节或潮湿季节发生结露。
2. 适用范围：适用于用于住宅或一般公共建筑无地下室的底层地面（地下室底板上部的室外地面做法参见屋面做法）。用于卫生间等有防水要求的房间应采取防水措施，不适用于有较大冲刷荷载的地面。
3. 基本构造（从下至上）：素土夯实、碎石垫层、素混凝土垫层、防水层、泡沫混凝土、外饰面层。

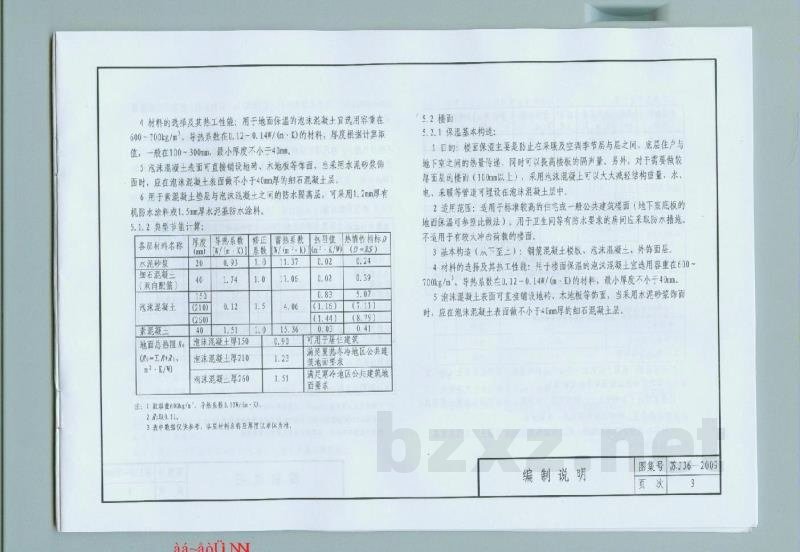

4. 材料的选择及其热工性能：用于地面保温的泡沫混凝土宜选用容重在600-700kg/m³、导热系数在0.12-0.14W/(m·K)的材料，厚度根据计算取值，一般在100~300mm，最小厚度不小于40mm。
5. 泡沫混凝土表面可直接铺设地砖、木地板等饰面；当采用水泥砂浆饰面时，应在泡沫混凝土表面做不小于40mm厚的细石混凝土层。
6. 用于素混凝土垫层与泡沫混凝土之间的防水层，可采用1.2mm厚有机防水涂料或1.5mm厚水泥基防水涂料。

5.2 楼面
5.2.1 保温基本构造
1. 目的：楼面保温主要是防止在采暖及空调季节层与层之间、底层住户与地下室之间的热量传递，同时可以提高楼板的隔声量；另外，对于需要做较厚面层的楼面（100mm以上），采用泡沫混凝土可以大大减轻结构荷载，水、电、采暖等管道可预设在泡沫混凝土层中。
2. 适用范围：适用于标准较高的住宅或一般公共建筑楼面（地下室底板的地面保温可参照此做法）。用于卫生间等有防水要求的房间应采取防水措施，不适用于有较大冲刷荷载的楼面。
3. 基本构造（从下至上）：钢筋混凝土楼板、泡沫混凝土、外饰面层。
4. 材料的选择及其热工性能：用于楼面保温的泡沫混凝土宜选用容重在600-700kg/m³、导热系数在0.12-0.14W/(m·K)的材料，最小厚度不小于40mm。
5. 泡沫混凝土表面可直接铺设地砖、木地板等饰面；当采用水泥砂浆饰面时，应在泡沫混凝土表面做不小于40mm厚的细石混凝土层。

5.3 屋面
5.3.1 保温基本构造
1. 适用范围：适用于住宅或一般公共建筑的屋面，以平屋面为主（地下室顶板上部的室外地面保温可参照此做法）。
2. 基本构造（从下至上）：钢筋混凝土屋面板、泡沫混凝土找坡+保温层、水泥砂浆找平层、卷材或涂料防水层、屋面面层。
3. 材料的选择及其热工性能：用于屋面保温的泡沫混凝土宜选用容重在300~400kg/m³、导热系数在0.07~0.085W/(m·K)的材料，有效厚度在最薄处应满足节能计算要求。
4. 泡沫混凝土保温层或找坡层应设排汽槽（用于地下室顶板做法时可不做排汽槽），排汽槽应纵横交错布置，其间距不宜大于6m，排汽槽内部及交接处应保持通畅，排汽管宜沿建筑屋顶边沿设置，其双向间距均不宜大于2.0m。
5. 防水层厚度：应根据单体建筑防水级别选用，并符合相关规范要求。
