辽2004G307 钢筋混凝土过梁

辽宁省建筑标准设计 结构标准图集
钢筋混凝土过梁
统一编号：DBJ T 05-165
图集号：辽2004G307
主编单位：抚顺市建筑设计研究院有限公司、辽宁省建筑设计研究院

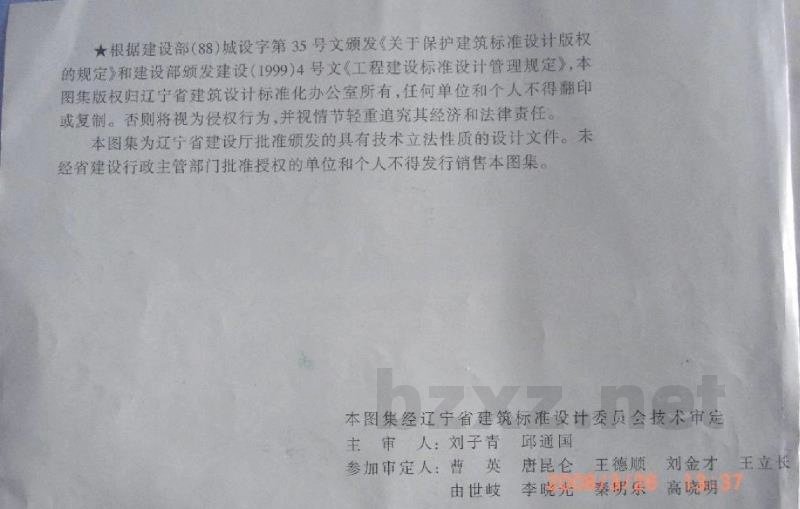

【版权声明】
根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》和建设部颁发建设（1999）4号文《工程建设标准管理规定》，本图集版权归辽宁省建筑设计标准化办公室所有，任何单位和个人不得翻印或复制，否则将视为侵权行为，并视情节轻重追究其经济和法律责任。本图集为辽宁省建设厅批准发行的具有技术立法性质的设计文件。未经省建设行政主管部门批准授权的单位和个人不得发行销售本图集。

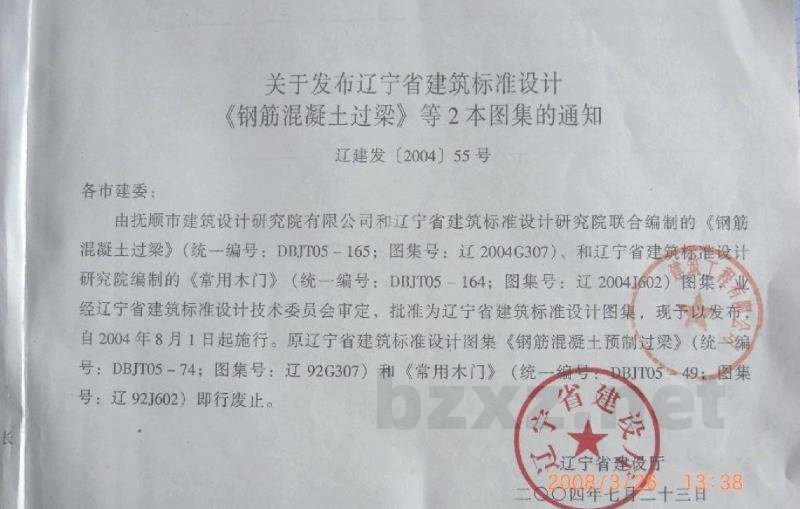

【发布通知】
关于发布辽宁省建筑标准设计《钢筋混凝土过梁》等2本图集的通知（辽建发【2004】55号）：
由抚顺市建筑设计研究院有限公司和辽宁省建筑设计研究院联合编制的《钢筋混凝土过梁》（统一编号：DBJ T 05-165；图集号：辽2004G307）和辽宁省建筑设计研究院编制的《常用木门》（统一编号：DBJ T 05-164；图集号：辽2004J602）图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，自2004年8月1日起施行。原辽宁省建筑标准设计图集《钢筋混凝土预制过梁》（统一编号：DBJ T 05-74；图集号：辽92G307）和《常用木门》（统一编号：DBJ T 05-164；图集号：辽92J602）即行废止。

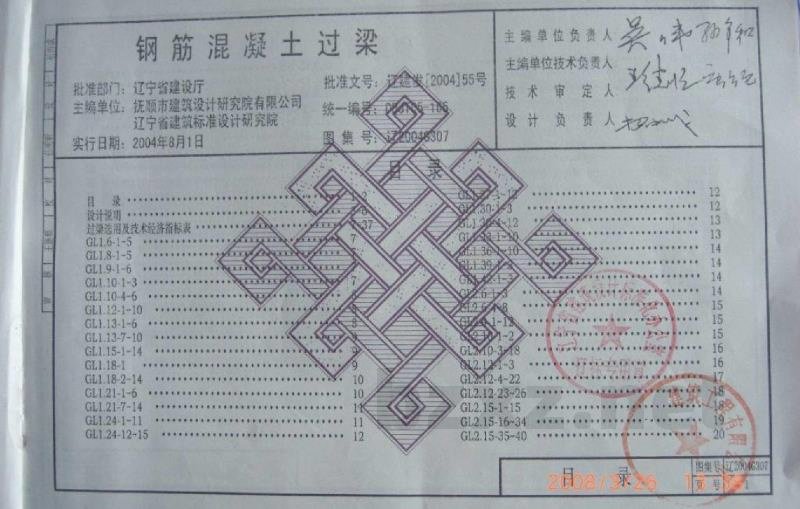

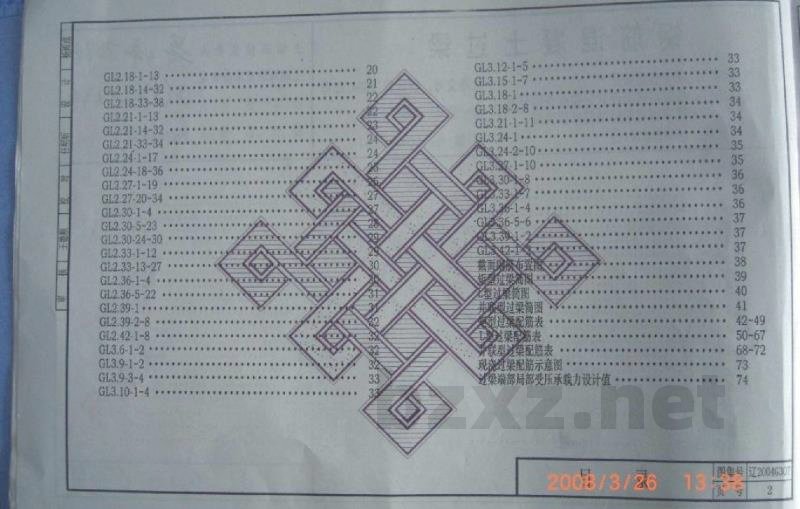

目录摘要：
过梁简图、过梁配筋表、配筋简表、中等型过梁配筋表、现浇过梁配筋示意图、局部受压承载力设计值等。

【设计说明】
1. 本图集为钢筋混凝土过梁，适用于非抗震及抗震设防烈度为6度地区的工业与民用建筑门窗洞口过梁（含节能保温过梁）。
2. 构件设计使用年限为50年。
3. 过梁净跨：0.60m ~ 4.20m。其中，净跨3.90m ~ 4.20m的过梁仅用于非承重梁；240mm宽的过梁仅用于带窗套口过梁。
4. 截面型式有矩型、L型及并联型三种。适用墙厚包括：90mm、120mm、X90mm、240mm、240+T、240+T+370mm等（注：T为保温层厚度，根据单体设计确定）。
5. 本图集适用于一类环境条件下的设计。
6. 若构件表面温度大于100℃，或有生产热源且构件表面温度经常高于60℃时，应另行处理。
7. 本图集未考虑冻融的影响。在有侵蚀性介质的环境以及冬季冻土地区，应遵守国家现行有关标准的规定。

【设计依据】
《建筑结构荷载规范》GB50009-2001、《混凝土结构设计规范》GB50010-2002、《建筑结构设计规范》GB50003-2001、《建筑抗震设计规范》GB50011-2001、《混凝土结构工程施工质量验收规范》GB50204-2002、《工程施工质量验收规范》GB50203-2002。

【设计参数】
1. 安全等级为二级，重要性系数 $\gamma_0 = 1.0$。
2. 混凝土强度等级为 C20，设计值：$f_c = 9.6 \text{ N/mm}^2$，$f_t = 1.1 \text{ N/mm}^2$。
3. 弹性模量 $E_c = 2.55 \times 10^3 \text{ N/mm}^2$。
4. 钢筋强度设计值：
- HPB235：$f_y = 210 \text{ N/mm}^2$
- HRB400：$f_y = 360 \text{ N/mm}^2$
5. 钢筋弹性模量 $E_s = 2.0 \times 10^5 \text{ N/mm}^2$。
6. 钢筋密度 $\rho_s = 78.50 \text{ kN/m}^3$。
7. 构件的装缝控制等级为三级，最大裂缝宽度限值为0.3mm，最大挠度限值为 $L_0/200$（$L_0$ 为过梁的计算跨度）。
