辽2008J201-1 平屋面建筑构造

辽宁省建筑标准设计 建筑构造图集
平屋面建筑构造
统一编号：DBJTO5-211 | 图集号：辽2008J201-1
辽宁省城乡建设规划设计院编制（2008年）

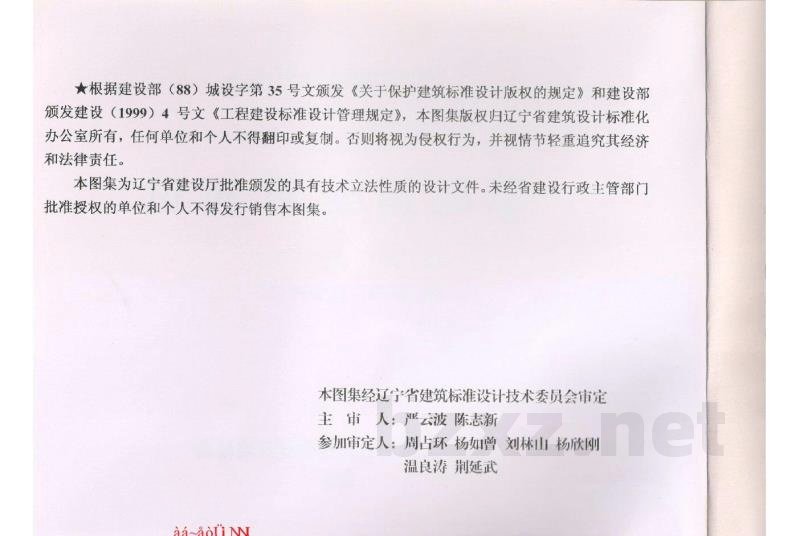

★根据建设部（88）城设字第35号文颁发的《关于保护建筑标准设计版权的规定》和建设部颁发建设（1999）4号文《工程建设标准设计管理规定》，本图集版权归辽宁省建筑设计标准化办公室所有，任何单位和个人不得翻印或复制。否则将视为侵权行为，并视情节轻重追究其经济和法律责任。
本图集为辽宁省建设厅批准颁发的具有技术立法性质的设计文件。未经省建设行政主管部门批准授权的单位和个人不得发行销售本图集。

本图集经辽宁省建筑标准设计技术委员会审定：
主审人：严云波、陈志新
参加审定人：周占环、杨如曾、刘林山、杨欣刚、温良涛、荆延武
批准部门：辽宁省建设厅
主编单位：辽宁省城乡建设规划设计院
实行日期：2008年6月1日

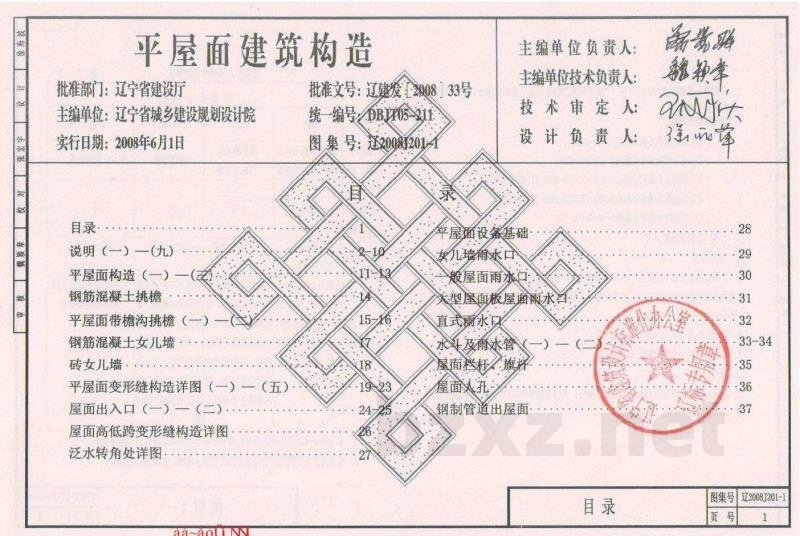

【目录】
说明
（一）平屋面构造
（二）钢筋混凝土挑檐
（三）平屋面带檐沟挑檐
（四）钢筋混凝土女儿墙、砖女儿墙
（五）平屋面变形缝构造详图
（六）屋面出入口
（七）屋面高低跨变形缝构造详图
（八）泛水转角处详图
（九）屋面设备基础、屋面栏杆托架、屋面火孔、钢制管道出屋面、屋面防水等

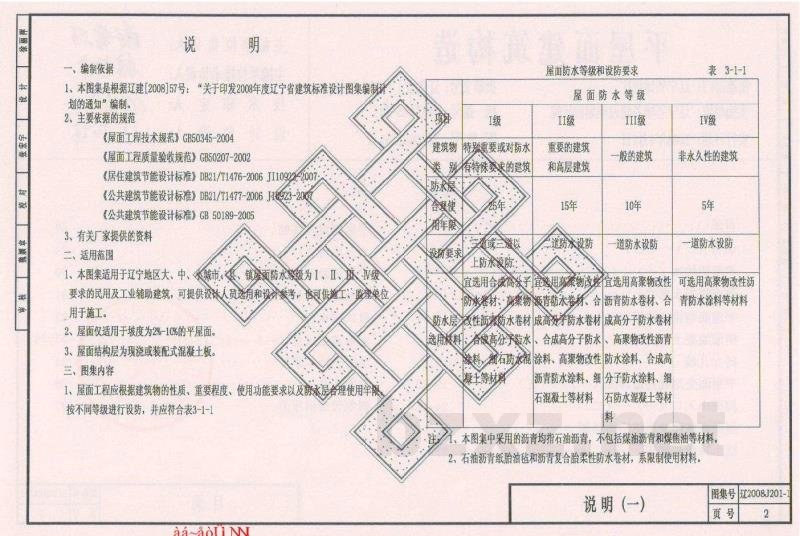

【一、说明】

1. 编制依据
（1）根据辽建【2008】157号《关于印发2008年度辽宁省建筑标准设计图集编制计划的通知》编制。
（2）主要依据规范：
- 《屋面工程技术规范》GB50345-2004
- 《屋面工程质量验收规范》GB50207-2002
- 《居住建筑节能设计标准》DB21/T1476-2006
- 《公共建筑节能设计标准》DB21/T1477-2006
- 《公共建筑节能设计标准》GB50189-2005
（3）有关厂家提供的资料

2. 适用范围
（1）本图集适用于辽宁地区大、中、小城市，屋面防水等级为 I、II、III、IV 级的民用及工业辅助建筑，可供设计人员选用和参考，供施工、监理单位用于施工。
（2）屋面仅适用于坡度为 2%-10% 的平屋面。
（3）屋面结构层为现浇或装配式混凝土板。

3. 图集内容
（1）屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水防潮需求进行设防，并符合防水等级要求。下表为屋面防水等级和设防要求：

表3-1-1 屋面防水等级和设防要求
- I级（特别重要或有特殊要求的建筑）：防水年限 15年；建议选用高聚物改性沥青防水卷材、合成高分子防水卷材等。
- II级（重要建筑和高层建筑）：防水年限 10年；建议选用高聚物改性沥青防水卷材、高聚物改性沥青防水涂料等。
- III级（一般建筑）：防水年限 5年；建议选用高聚物改性沥青防水涂料、细石混凝土防水层等。
- IV级（非永久性建筑）：防水年限 5年；建议选用高聚物改性沥青防水涂料等。

（2）防水材料使用说明：
- 本图集中采用的沥青均指石油沥青，不包括煤油沥青和煤焦油等材料。
- 本图集平屋面主要包括：卷材防水屋面、涂膜防水屋面、刚性防水屋面、种植屋面、特殊屋面及停车屋面。
- 防水材料选用原则：应根据建筑物性质选择；多道设防时，可混合使用卷材、涂膜、混凝土等材料，相临材料间应具相容性；所有材料须符合 GB50345-2004 及本部分要求。

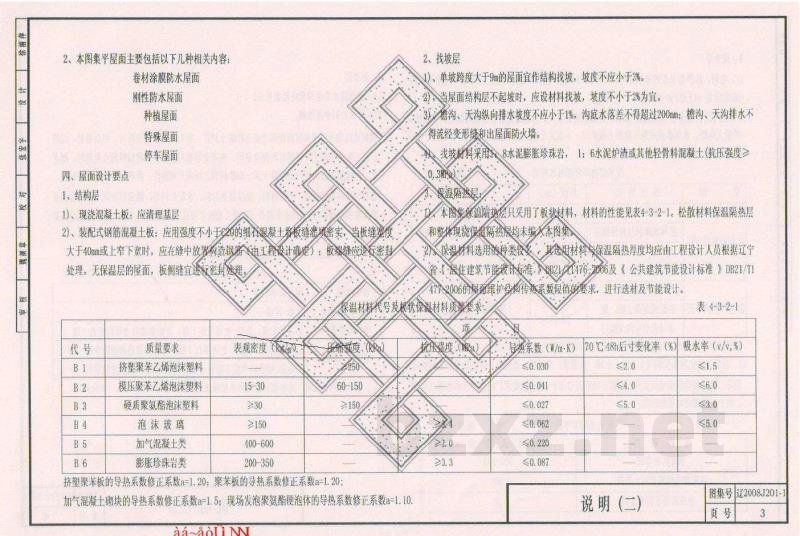

4. 屋面设计要点

（1）结构层
- 现浇混凝土板：应清理基层。
- 装配式钢筋混凝土板：应用强度不小于 22.5 MPa 的细石混凝土将板缝灌填，大于 40mm 或上窄下宽时，应在缝中放置构造钢筋；无保温层的屋面，板侧缝宜进行密封处理。

（2）找坡层
- 单坡跨度大于 9m 的屋面宜作结构找坡，坡度不应小于 3%。
- 当屋面结构层不起坡时，应设材料找坡，坡度不宜小于 2%。
- 檐沟、天沟纵向排水坡度不应小于 1%，沟底水落差不得超过 200mm；排水不得流经变形缝和出屋面防火墙。

（3）保温隔热层
保温材料选用的种类及其质量要求见下表：

表4-3-2-1 保温材料质量要求
- 挤塑聚苯乙烯泡沫塑料：表观密度 15-30 kg/m³，导热系数 ≤0.030 W/m·K，抗压强度 ≥0.220 MPa。
- 模压聚苯乙烯泡沫塑料：表观密度 >30 kg/m³，导热系数 ≤0.041 W/m·K，抗压强度 ≥0.220 MPa。
- 硬质聚氨酯泡沫塑料：表观密度 ≥150 kg/m³，导热系数 ≤0.027 W/m·K，抗压强度 ≥0.220 MPa。
- 泡沫玻璃：表观密度 400-600 kg/m³，导热系数 ≤0.062 W/m·K，抗压强度 ≥0.220 MPa。
- 加气混凝土类：表观密度 200-350 kg/m³，导热系数 ≤0.087 W/m·K，抗压强度 ≥0.220 MPa。
- 膨胀珍珠岩类：导热系数 ≤0.087 W/m·K。

（4）找平层
- 卷材、涂膜防水层基层常用 1:2.5~1:3 水泥砂浆找平层，厚 15-20mm，砂浆中应掺入聚丙烯或尼龙-6纤维（750~900g/m²）。
- 找平层宜设分格缝，缝宽 5-20mm，并嵌填密封材料。分格缝应留设在板端缝处，水泥砂浆或细石混凝土找平层最大间距不宜大于 6m；沥青砂浆找平层最大间距不宜大于 3m。
- 找平层厚度与技术要求符合表4-4-3-1。

（5）基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟窗等）的交接处和转角处，找平层均应做成圆弧形，圆弧半径要求见下表：

表4-4 圆弧半径要求
- 沥青防水卷材：100-150mm
- 高聚物改性沥青防水卷材：100-150mm
- 合成高分子防水卷材：50mm
- 其他类型：20mm

【二、防水层类型与要求】

表4-5-3-1 屋面类型与防水等级对应关系
- 卷材防水屋面：适用于 II 级至 IV 级；
- 涂膜防水屋面：适用于 III 级、IV 级；也可用于 I 级、II 级多道防水设防中的一道防水层。
- 刚性防水屋面：适用于 II 级、IV 级；
- 刚性防水层不适用于受较大振动或冲击的建筑屋面。
