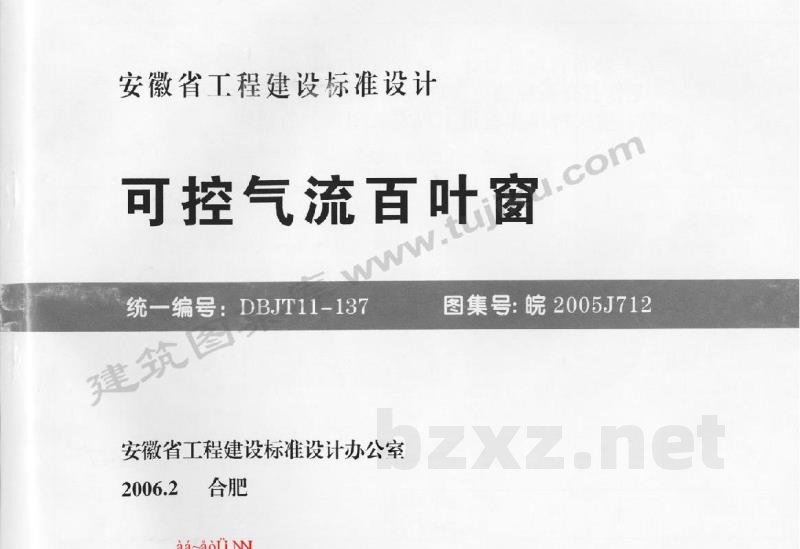

皖2005J712 可控气流百叶窗

安徽省工程建设标准设计

可控气流百叶窗

安徽省工程建设标准设计办公室

2006.2 合肥

可控气流百叶窗

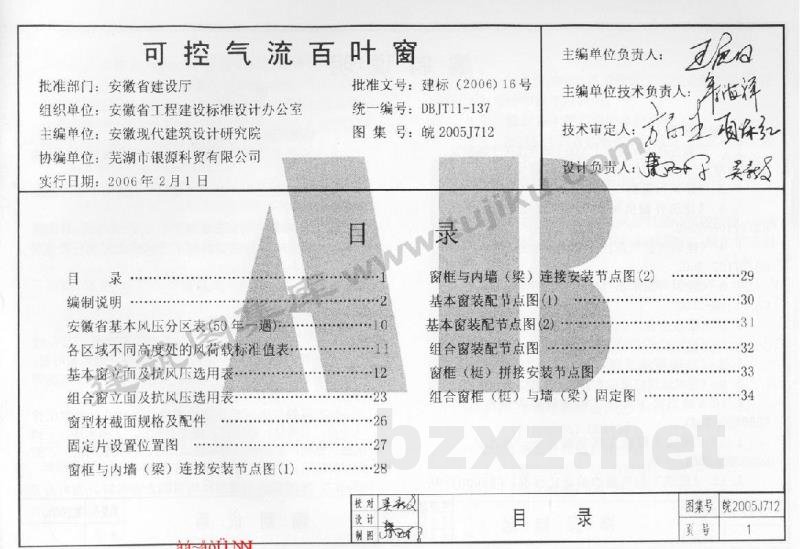

目 录

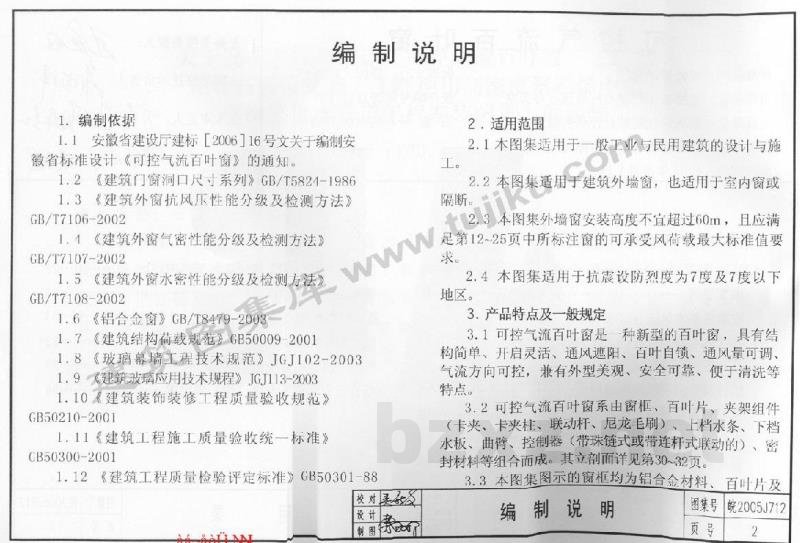

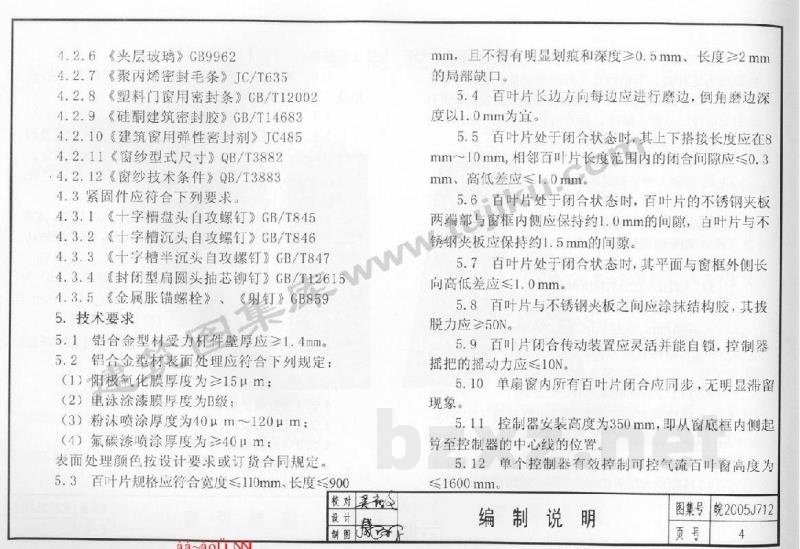

编 制 说 明

1. 编制依据

1. 安徽省建设厅建标〔2006〕16号文关于编制安徽省标准设计《可控气流百叶窗》的通知。
2. 《建筑门窗洞口尺寸系列》GB/T5824-1986
3. 《建筑外窗抗风压性能分级及检测方法》GB/T7106 2002
4. 《建筑外窗气密性能分级及检测方法》GB/T7107-2002
5. 《建筑外窗水密性能分级及检测方法》GB/T7108-2002
6. 《铝合金窗》GB/18479-2003
7. 《建筑结构荷载规范》GB50009-2001
8. 《玻璃幕墙工程技术规范》JGJ102 2003
9. 《建筑玻璃应用技术规程》JGJ113-2003
10. 《建筑装饰装修工程质量验收规范》GB50210 2001
11. 《建筑工程施工质量验收统一标准》GB50300-2001
12. 《建筑工程质量检验评定标准》GB50301-88

2. 适用范围

1. 本图集适用于一般工业与民用建筑的设计与施工。
2. 本图集适用于建筑外墙窗，也适用于室内窗或隔断。
3. 本图集外墙窗安装高度不宜超过60m，且应满足第12-25页中所标注窗的可承受风荷载最大标准值要求。
4. 本图集适用于抗震设防烈度为7度及7度以下地区。

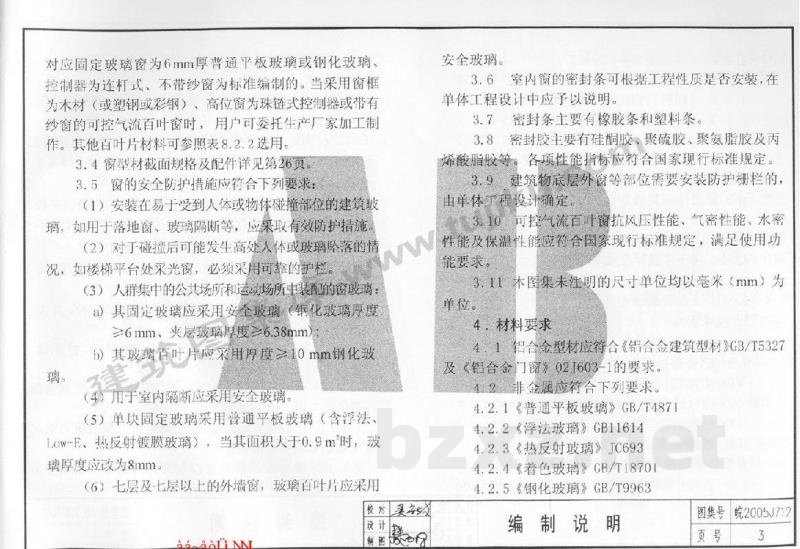

3. 产品特点及一般规定

1. 可控气流百叶窗是一种新型的百叶窗，具有结构简单、开启灵活、通风遮阳、百叶自锁、通风量可调、气流方向可控，兼有外型美观、安全可靠、便于清洗等特点。
2. 可控气流百叶窗系由窗框、百叶片、夹架组件（卡夹、卡夹杜、联动杆、尼龙毛刷）、上档水条、下档水板、曲臂、控制器（带珠链式或带连杆式联动的）、密封材料等组合而成。其立剖面详见第30-32页。
3. 本图集图示的窗框均为铝合金材料，百叶片及
