皖93J301 饰面

安徽省工程建设标准设计——饰面
统一编号：DBJT11-1B
分类号：皖93J301
批准部门：安徽省城乡建设环境保护厅
主编单位：马鞍山市建筑设计院
实行日期：一九九三年八月三十日
批准文号：建设字[1993]7375号
图集号：皖93J301

目录：
说明、地面做法、楼面做法、外墙面做法、内墙面做法、顶棚做法、踢脚做法、墙裙做法、油漆做法。

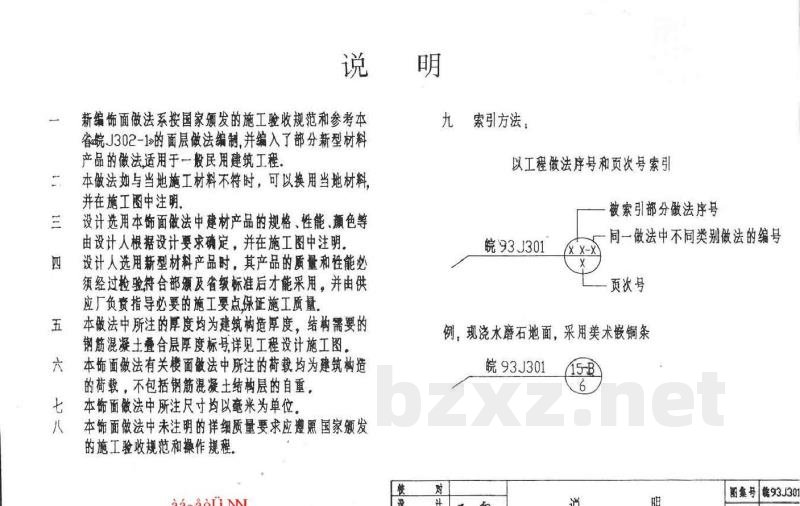

说明：
一、饰面做法系按国家颁发的施工验收规范和参考省皖J302-1的面层做法编制，并编入了部分新型材料产品的做法，适用于一般民用建筑工程。
二、本做法如与当地施工材料不符时，可以换用当地材料并在施工图中注明。设计选用本饰面做法中建材产品的规格、性能、颜色等由设计人根据设计要求确定，并在施工图中注明。设计人选用新型材料产品时，其产品的质量和性能必须经过检验符合部及省级标准后才能采用，并由供应厂负责指导必要的施工要点以保证施工质量。
三、本做法中所注的厚度均为建筑构造厚度。
四、结构需要的钢筋混凝土叠合层厚度标号详见工程设计施工图。
五、本做法有关楼面做法中所注的荷载均为建筑构造的荷载，不包括钢筋混凝土结构层的自重。
六、本做法中所注尺寸均以毫米为单位。
七、本做法中未注明的细节质量要求应遵照国家颁发的施工验收规范和操作规程。
八、索引方法：以工程做法序号和页次号索引。

地面做法：
1. 石灰土地面（厚度100mm）：素土分层夯实 -> 石灰黏土、炉渣提浆拍平 (1:3:6) -> 素土分层夯实 (1:2) -> 水泥砂浆面层压光 (M2.5砂浆) -> 碎石垫层 -> 素土分层夯实。
2. 水泥砂浆地面（厚度20mm）：素土分层夯实 (1:2) -> 水泥砂浆面层 (C15) -> 碎石垫层 (M5砂浆) -> 素土分层夯实。
3. 水泥砂浆地面（厚度80mm）：素土分层夯实 (1:2) -> 水泥砂浆面层刷素水泥浆一道 (C15) -> 碎石垫层 (M5砂浆) -> 素土分层夯实。
4. 水泥砂浆地面（厚度20mm）：素土分层夯实 (1:2) -> 水泥砂浆面层 (C15) -> 素土分层夯实。
5. 无砂水泥地面（厚度60mm）：素土分层夯实 (1:3:6) -> 水泥砂浆面层 (C15) -> 素土分层夯实。
6. 烫土地面（厚度80mm）：素土分层夯实 (1:2) -> 水泥砂浆面层 (C20) -> 素土分层夯实。
7. 混凝土地面（厚度20mm）：素土分层夯实 (1:1) -> 水泥砂浆面层 (C20) -> 素土分层夯实。
8. 细石混凝土地面（厚度60mm）：素土分层夯实 (1:3:6) -> 细石混凝土 (C20) -> 素土分层夯实。
9. 细石混凝土地面（厚度100mm）：素土分层夯实 (1:1) -> 细石混凝土 (C20) -> 素土分层夯实。
