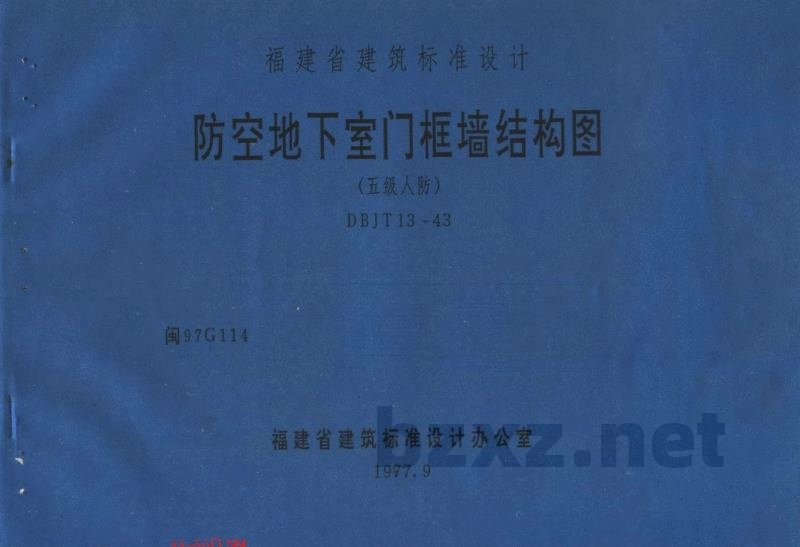

闽97G114 防空地下室门框墙结构图(五级人防)

福建省建筑标准设计

防空地下室门框墙结构图
(五级人防)

DBJT13-43

闽97G114

福建省建筑标准设计办公室
1977.9

防空地下室门框墙结构图

(五级人防)

目录

福建省工程概预算员
闽G01Q798
建筑工程专业

aa-àòÜ NL

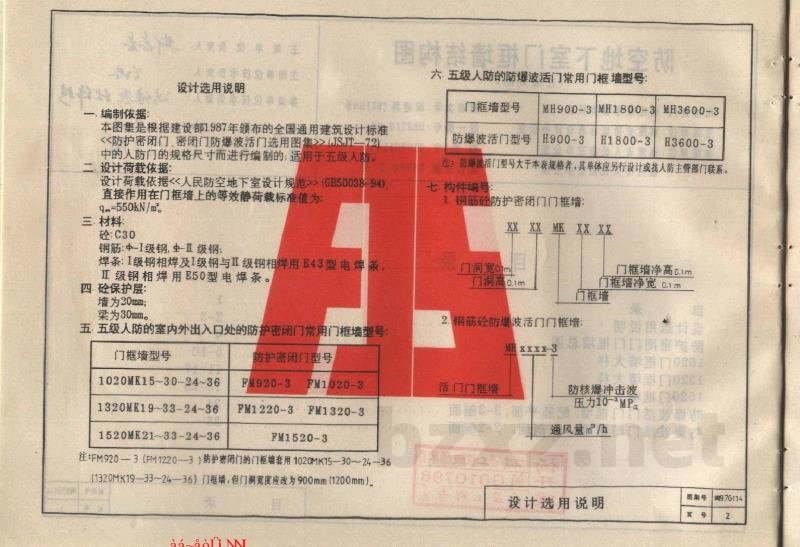

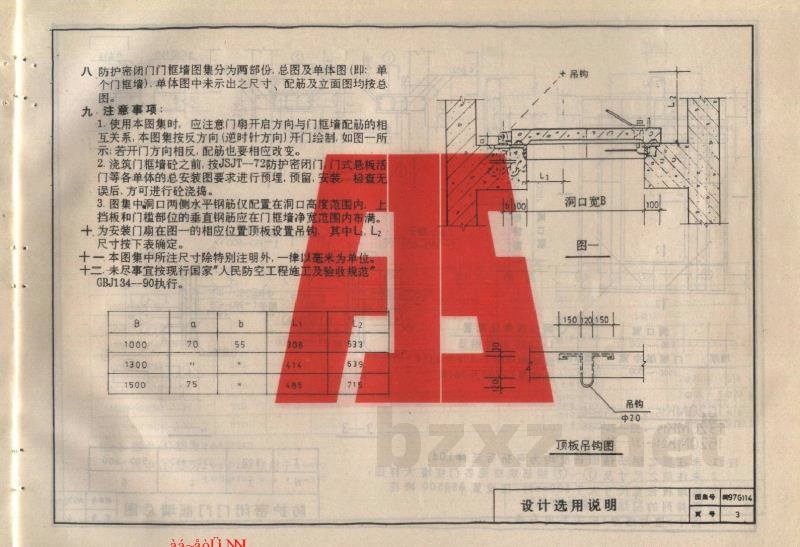

设计选用说明

一 编制依据:

本图集是根据建设部1987年颁布的全国通用建筑设计标准
《防护密闭门、密闭门防爆波活门选用图集》(JSJT-72)
中的人防门的规格尺寸而进行编制的,适用于五级人防。

二 设计荷载依据:

设计荷载依据《人民防空地下室设计规范》(GB50038-94),
直接作用在门框墙上的等效静荷标准值为
q_e = 550kN/m²

三 材料:

砼:C30
钢筋:Φ-I级钢, Φ-II级钢;
焊条:I级钢相焊及I级钢与II级钢相焊用E43型电焊条,
II级钢相焊用E50型电焊条。

四 砼保护层:

墙为20mm.
梁为30mm.

五 五级人防的室内外出入口处的防护密闭门常用门框墙型号:

注：FM920-3 (FM1220-3) 防护密闭门的门框墙备用1020MK15-30-24-36
(1320MK19-33-24-36) 门框墙,但门洞宽度应改为900mm (1200mm)。

六、五级人防的防爆波活门常用门框墙型号:

注：防爆波活门型号大于本表规格者，其墙体应另行设计或与人防主管部门联系。

七 构件编号:

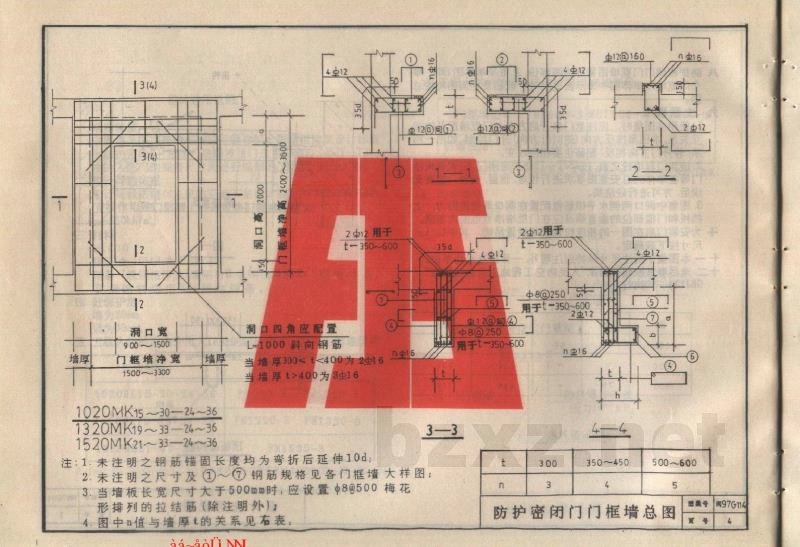

1. 钢筋砼防护密闭门门框墙

[图片]

注：图中包含标注如“门洞宽”、“门洞高”、“门框墙净高”、“门框墙净宽”等，具体尺寸数值因图像模糊不予猜测。

2. 钢筋砼防爆波活门门框墙

[图片]

注：图中包含标注如“防核爆冲击波 压力10~MPa”、“通风量m³/h”等。
