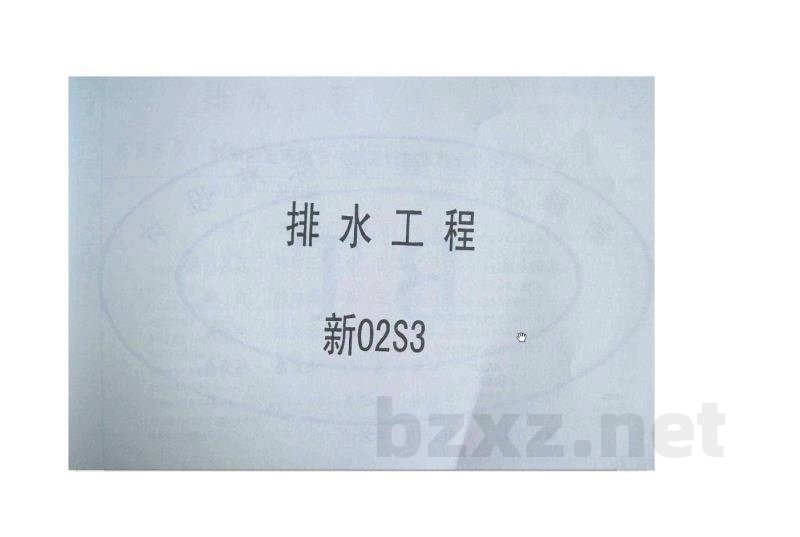

甘02S3 排水工程

排水工程 新02S3
编制单位：乌鲁木齐建筑设计研究院（有限责任公司）

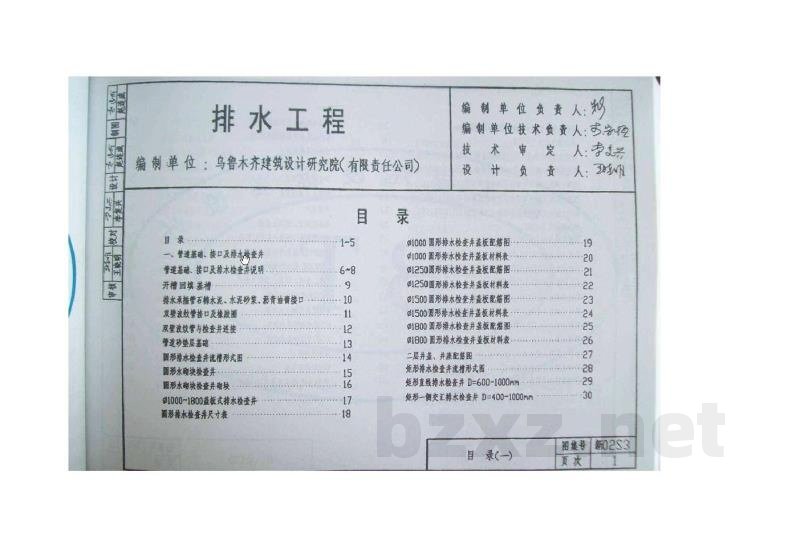

一、管道基础、接口及排水检查井
1. 管道基础与接口
- 开槽回填基槽
- 管道承插管接口：石棉水泥、水泥砂浆、沥青油膏接口
- 双壁波纹管接口及橡胶圈连接
- 管道砂垫层基础

2. 排水检查井
- 圆形排水检查井：包含不同规格（1000mm、1250mm、1500mm、1800mm）的盖板配筋图、盖板材料表及尺寸表
- 矩形排水检查井：包含直线型排水检查井及交汇型排水检查井
- 雨水口：铸铁雨水口及相关施工图、材料表
- 检查井配件：井盖、井座、爬梯、套管及翻浆

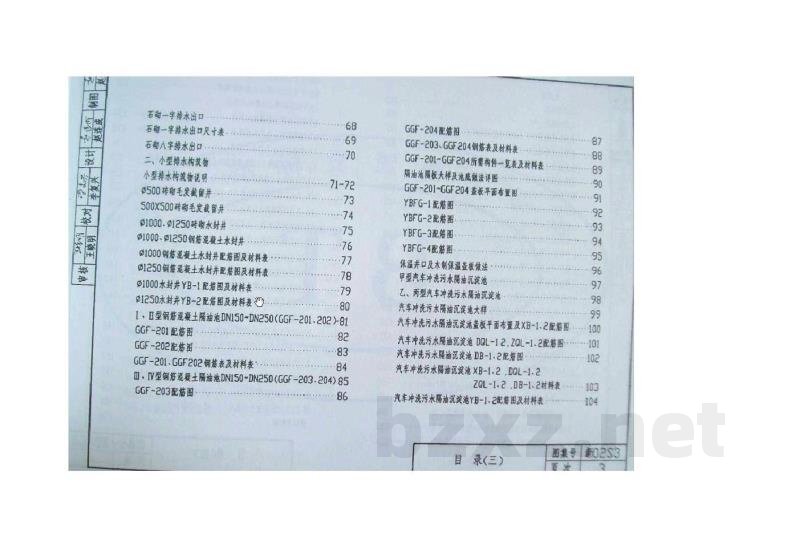

二、小型排水构筑物
1. 小型排水构筑物说明
- 砖砌水封井（500x500）
- 钢筋混凝土水封井（1000、1250型）

2. 隔油池
- I、II、III、IV型钢筋混凝土隔油池（GGF系列）

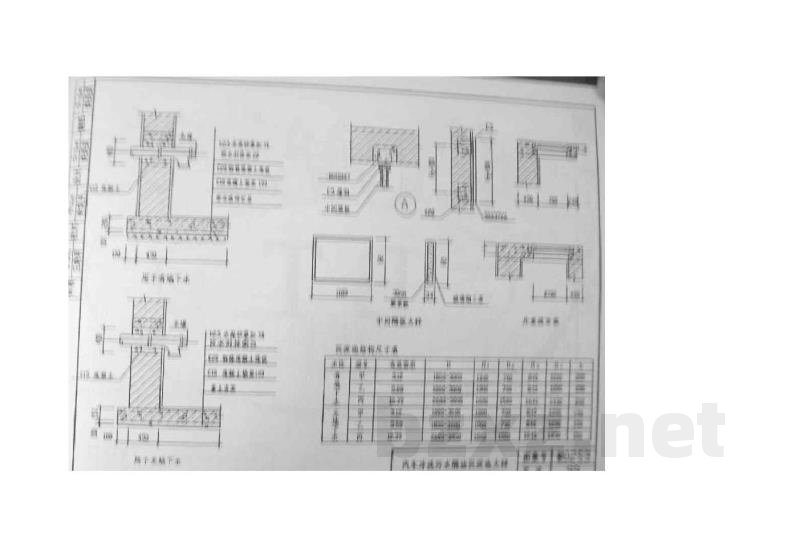

- 汽车冲洗污水隔油沉淀池（含大样、配筋图及材料表）

三、化粪池
1. 化粪池说明、选用表及尺寸构件表
2. 钢筋混凝土化粪池：包含各型号（1号、3号、4A号、4B-7号、7号、8-10号、10号等）的配筋图、材料表、顶板结构布置图及相关做法详图
