苏J04-2005 阳台

苏J04-2005 江苏省工程建设标准设计图集——阳台

【基本信息】
图集编号：苏J04-2005
图集名称：阳台
批准文号：苏建科（2005）339号
实行日期：2006年1月1日
修订/替代：修订自苏J9504、苏G9603-1、2、3、苏G9608、苏J9504、苏J9507
批准部门：江苏省建设厅
主编单位：南京市建筑设计研究院有限公司、南京鼎昊建设工程设计有限公司
组织单位：江苏省工程建设标准站

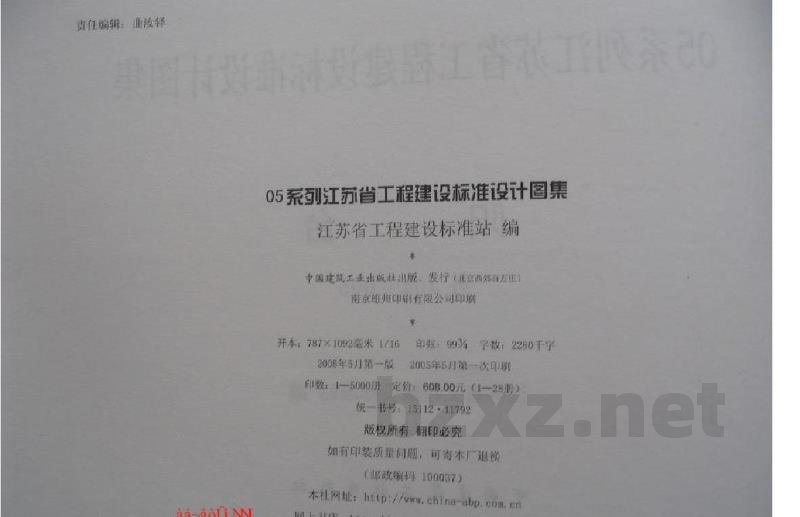

出版信息：中国建筑工业出版社，2005年5月第一版

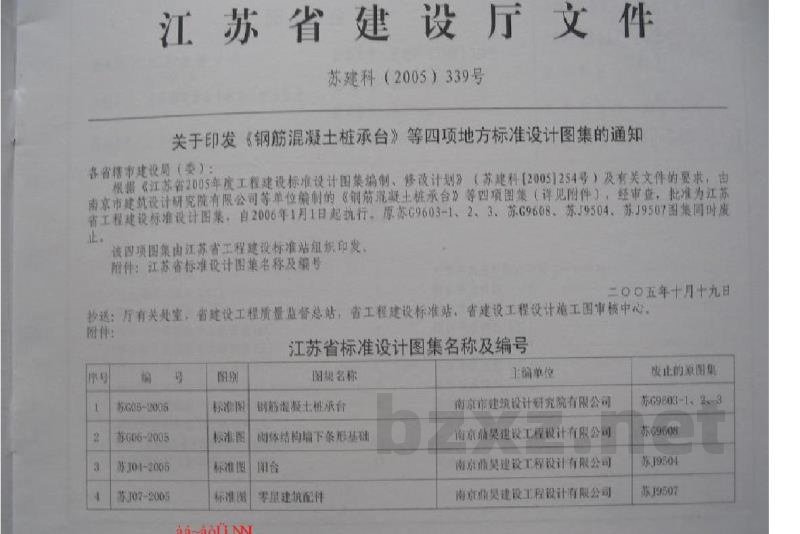

【通知摘要】
根据《江苏省2005年度工程建设标准设计图集编制、修改计划》（苏建科【2005】254号）及有关文件要求，经审查，批准南京市建筑设计研究院有限公司等单位编制的《钢筋混凝土桩承台》等四项图集为江苏省工程建设标准设计图集，自2006年1月1日起实行。

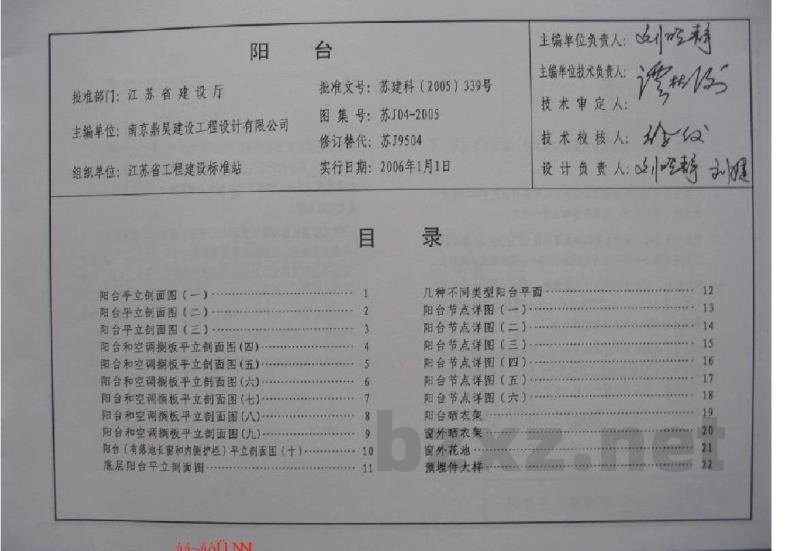

【目录与图纸内容】
1. 阳台平面、立面及剖面图（一至十）：含落地长窗、内侧护栏、空调平台等不同类型
2. 阳台节点详图（一至六）
3. 阳台晒衣架及窗外晒衣架详图
4. 窗外花箱详图
5. 预留件大样
6. 设计说明

【设计说明】
一、适用范围：本图集为阳台和空调室外机平台建筑构造，适用于住宅和一般民用建筑。本图集着重于阳台构造的安全和合理使用功能。关于外表块划分、色彩、装饰及其他设计，由设计单位自行确定。

二、阳台高度要求：低层住宅的阳台栏杆净高不应低于1.05m；中高层住宅的阳台栏杆净高不应低于1.10m，且宜采用实体栏板。

三、阳台安全性：
1. 阳台栏杆、栏板设计应防止儿童攀爬。
2. 栏杆垂直构件间的净距不应大于0.11m。
3. 栏杆离阳台面0.10m高度范围内不应留空。
4. 用于放置花盆的器板应具备防坠落功能。

四、排水设计：
1. 阳台地面标高应比室内地面高50mm。
2. 阳台地漏应设直径为$phi$50mm的排水口和$phi$50mm的排水管，并直通地面排水系统。
3. 空调机冷凝水应有泄水措施，有条件时可一并排入阳台排水管。

五、结构构造：
1. 为确保阳台安全性，在主体建筑与阳台连接部位，应设置钢筋混凝土构造柱。
2. 阳台式空调平台适用于空调室外机外形尺寸在450mm×970mm×1250mm（宽×长×高）范围内的设备。平台为不上人结构，但须考虑地坪荷载及安装荷载。此外，空调室外机平台设置时应考虑与邻户的间隔或相接问题。

六、管线预留：
1. 分体式空调机出排管线宜预留$phi$100mm孔洞，其中心距楼地面1200mm或根据需要确定。
2. 柜机出墙管线预留孔中心距楼地面100mm。具体位置应根据建筑立面协调及出排管线的统一整齐要求，由设计人员在单项工程图面上注明。

七、其他：
1. 阳台应设置晾晒设施（如晾衣绳、晾衣杆等），选用时应根据产品说明要求进行安装。
2. 凡本说明未涉及的部分，均应按国家现行的有关标准、规范执行。
