西南03J201-3 屋面 第三分册：金属夹芯板、金属压型板、采光玻璃屋面

西南 03J201-3 主编单位：贵州省建筑设计研究院

目 录

金属夹芯板、金属压型板、采光玻璃屋面

总 说 明

一、本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑；8度以上地区及特殊建筑，根据有关规范，可参照本图选用。

二、金属夹芯板、金属压型板、采光玻璃屋面材料类型很多，即使是同一类型，也因所采用的构配件及安装方法不同而有差异，本图集只按有关资料表示一种常用作法，供设计选用。具体工程设计时，可由专业生产厂家提供设计资料或由厂家按有关规范进行结构安全、建筑构造的设计，由工程设计方审核，符合国家有关规范标准后，方可施工。

三、各种材料必须符合国家标准，并须有出厂合格证和质量检验报告。

四、屋面工程的施工、验收，应符合《屋面工程质量验收规范GB 50207-2002》的规定。

五、索引方式：

目录、总说明 西南 03J201-3

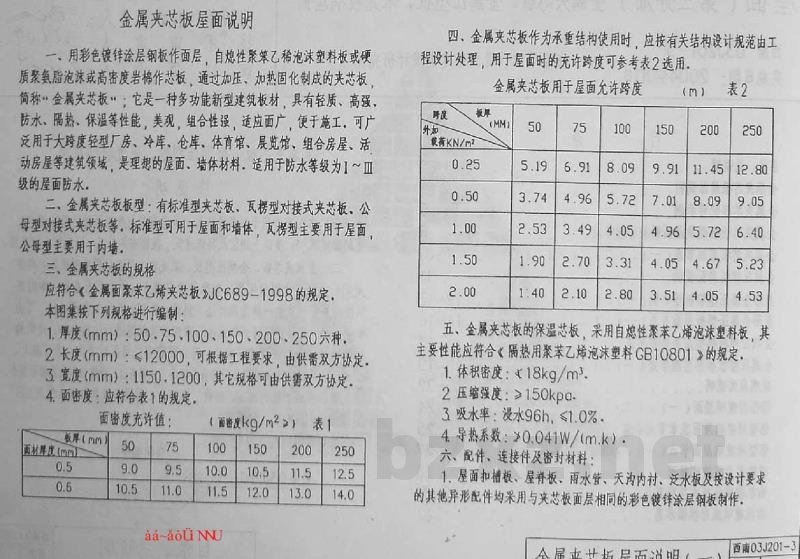

金属夹芯板屋面说明

一、用彩色镀锌涂层钢板作面层，自粘性聚苯乙烯泡沫塑料板或硬质聚氨酯泡沫或高密度岩棉作芯板，通过加压、加热固化制成的夹芯板，简称“金属夹芯板”；它是一种多功能新型建筑板材，具有轻质、高强、防水、隔热、保温等性能，美观，组合性强，适应面广，便于施工。可广泛用于大跨度轻型厂房、冷库、仓库、体育馆、展览馆、组合房屋、活动房屋等建筑领域，是理想的屋面、墙体材料。适用于防水等级为Ⅰ～Ⅲ级的屋面防水。

二、金属夹芯板板型：有标准型夹芯板、瓦楞型对接式夹芯板、公母型对接式夹芯板等。标准型可用于屋面和墙体，瓦楞型主要用于屋面，公母型主要用于内墙。

三、金属夹芯板的规格

应符合《金属聚苯乙烯泡沫夹芯板》JC689-1998的规定。

本图集按下列规格进行编制：

1. 厚度(mm)：50,75，100、150、200、250六种。
2. 长度(mm)：≤12000，可根据工程要求，由供需双方协定。
3. 宽度(mm)：1150.1200，其它规格可由供需双方协定。
4. 面密度：应符合表1的规定。

面密度允许值； (面密kg/m²·m²) 表1

四、金属夹芯板作为承重结构使用时，应按有关结构设计规范由工程设计处理，用于屋面时的允许跨度可参考表2选用。

金属夹芯板用于屋面允许跨度 (m) 表2

五、金属夹芯板的保温芯板，采用自粘性聚苯乙烯泡沫塑料板，其主要性能应符合《隔热用聚苯乙烯泡沫塑料 GB10801》的规定。

1. 体积密度：<18kg/m³。
2. 压缩强度：≥150kpa。
3. 吸水率：浸水96h，≤1.0%。
4. 导热系数：≥0.041W/(m.k)。

六、配件、连接件及密封材料：

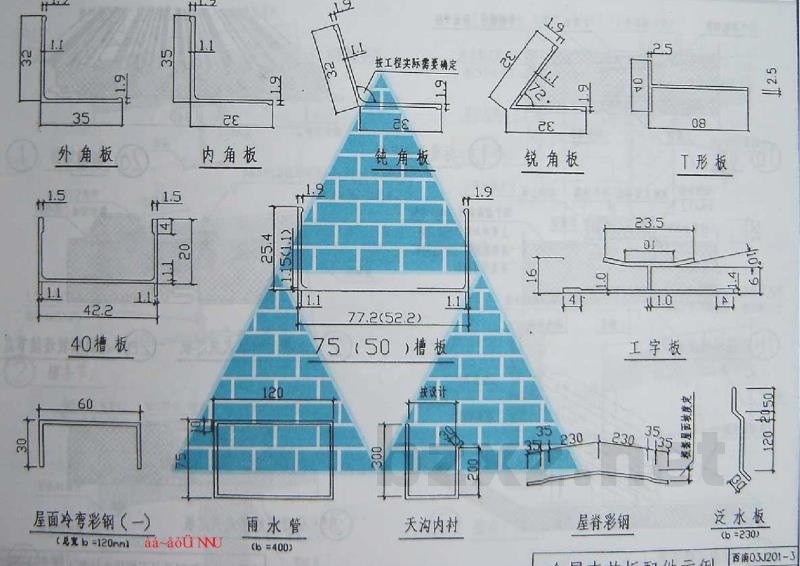

1. 屋面扣槽板、屋脊板、雨水管、天沟内衬、泛水板及按设计要求的其他异形配件均采用与夹芯板面层相同的彩色镀锌涂层钢板制作。

金属夹芯板屋面说明(一) 西南03J201-3
页次：2

2. 连接螺栓、铆钉等主要有以下几种：

金属夹芯板与连接件及配件用 Φ4X10 抽芯铆钉固定，金属夹芯板与钢檩条、钢墙采用 Φ5x12 抽芯铆钉固定。

3. 密封胶：选用丙烯酸、聚硫、聚氨酯、硅酮等优质密封胶。

七、建筑构造：

1. 屋面坡度一般为1/6~1/20，在腐蚀性环境中屋面坡度应≥1/12.
2. 在运输、吊装许可条件下，应采用较长尺寸的金属夹芯板，以减少接缝，防止渗漏和提高保温性能，但一般不大于12米，以免上、下表面钢板由于温差造成不等值膨胀而翘曲变形，影响使用和外观。
3. 金属夹芯板屋面防水板缝处理。

(1)顺坡连接缝及屋脊缝以构造防水为主，材料防水为辅：两块板接缝处，上表面彩钢板向上翻边≥25MM，上面附加梯形彩钢配件，硅酮密封胶填缝。横披方向上、下两块板均应搭在檩条支座上，屋面坡度≤10%时上下板的搭接长度为300，屋面坡度>10%时，上下板的搭接长度为200搭接钢板部分用拉铆钉连接，接缝处用硅酮密封胶密封。外露拉铆钉均涂密封胶。

(2)金属夹芯板与檩条的连接部位必须穿透屋面板进行连接，顺坡连接缝和屋脊连接缝采用凹形隐藏搭接法，以防止雨水及大气的侵蚀。

(3)金属夹芯板及配件及金属夹芯板与金属夹芯板之间，均采用拉铆钉连接。铆钉在插入铆孔之前应于涂密封胶，拉铆后的钉头用密封胶封死。

(4)凡使用铝质配件、铝质拉铆钉、铝质螺钉等时，铝质材料与钢质材料接触面均须满涂密封胶。

4. 檩条布置：

1. 一般情况下，应使每块板至少有三个支承檩条，以保证屋面板不发生挠曲。
2. 在斜交屋脊处，必须设置斜向檩条，保证金属夹芯板的斜端头有支承。

(3)在金属夹芯板的长向板端搭接缝处，檩条的上翼缘宽度应不小于100，否则应设双檩条，或者加焊一通长角钢。

5. 封边包角材料应采用与金属夹芯板表层相同的涂层钢板。

八、避雷针(带)按工程设计施工，不得用金属夹芯板接地。

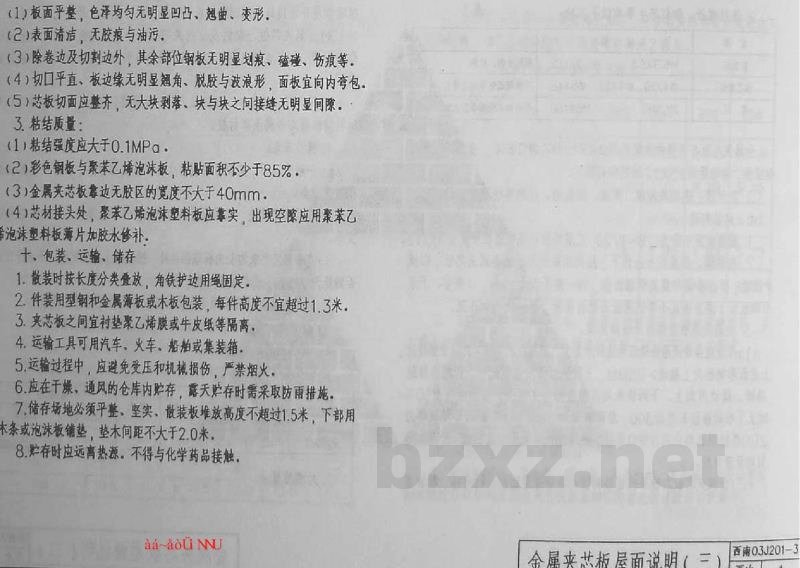

九、金属夹芯板质量标准：

1. 尺寸允许偏差 (mm)

2. 外观质量：
