苏G9203-1 预应力混凝土V形折板

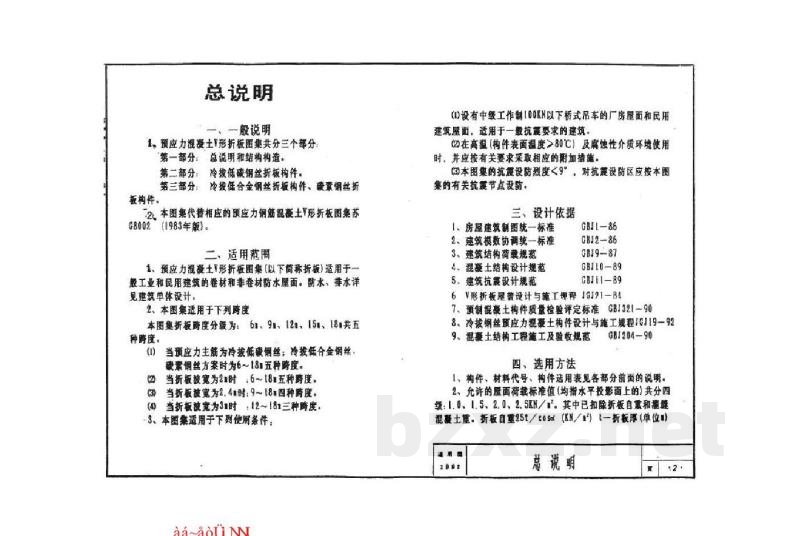

江劳省结构构件通用图集 预应力混凝土V形折板 #.G9203 江苏省工程建设标准设计站 一九九三年 aa~aou 预应力混凝土V形折板 批准部门 江苏省建设委员会 主编单位： 连云港市建筑设计院 发行单位： 江苏省工程建设标准设计站 实行日期： 目录· 总说明· 1993.3.1. 目录 折板尾盖结构示意图· 折板屋面平面示意图、削面示意图折板屋面剖面示意图 折板上缝详图 折板下缝详图 折板下缝详图 折板下缝及伟缩缝节点详图· -10 12 13 4 折板与内隔墙、山墙连接详图，折板上、下缝，支座定位件详图 山墙与折板连接详图 5 6 山墙抗风柱与折板连接详图，系杆与折板连接详图7折板安装节点详图 aaaou 8 总说明和结构构造 批准文号： 统—-编号： 分类号： 修订代替： 苏建科（1993）044号 苏G9203—1 苏G8002 折板安装节点详图） 主编单位负责人 主编单位技术负责人汇 人 审 核 人岑俊虫 校 对 设计负责人李世款 19 高低跨节点加大支承长度连接详图：斜排详图，八字性、附加网片详图角钢拉杆XL—1。2.3及其节点详图钢筋混凝土拉杆HL-1.2.3及其节点详图检修梯穿折板开洞节点构造详图·折板开揭大样及折板覆缝施工示意图-20 -21 22 23 .-24 -25 托梁和厂房柱，折板与三角墙（架），平挑檐连接详图26折板起吊、安装示意图 折板堆放、运输示意图 折板简易合座施工示意图· 折板端、刨模及抹面施工示意图让用园 1992 目 录 -27 -2.8 -29 -30 f 总说明 一般说明 1.预应力混设土Y形折板图集共分三个部分第一部分：总说明和结构构造。第二部分：冷拨低碳锅丝折板构件。第三部分：冷拔低合金钢丝折板构件、碳素钢丝折板构件。 2本图集代替相应的预应力钢筋混凝土Y形折板图集苏08002（1983年版）。 二、适用范围 1、预应力准凝土Y形折板图集【以下简苏折板】适用于一最工业和民用建筑的卷材和非卷材防水屋面。防水，排水详见建筑单体设计 2、本图集适用于下列寄度 本图巢折板跨度分级为：61.9#、121、151、18共五种度。 当顶应力主筋为冷拔低碳锅丝：冷拔低合金钢丝，(n） 酸素钢丝方案时为6~181五种跨度。当折板波宽为2时，6～181五种跨度。当折板波宽为2.4时：9~18四种离度。3 (4)当折板波宽为31时：12~181三种路度3、本国集适用于下到使用条件：aa~aou （I)设有中级工作制L0QKN以下桥式吊车的厂房屋面和民用建筑屋面，适用于一最抗麗要求的建筑（(2在高温（构件表面温度>80℃）及肩蚀性介质环境使用时，并应按有关要求采取相应的加措施。3本图集的抗设防烈度<9°对抗靠设防区应按本图集的有关抗震节点设防： 三、设计依据 1、房屋建筑制图统一标准 2、建筑模数协调统一标准 3、建筑结构荷载规范 4、混凝土结构设计规范 5.建筑抗露设计规范 GBI186 GBJ2-86 0819-87 GBJTO-89 GBJH1-89 6V形折板屋盖设计与施工锂释IGJ91-84T、预制混疑土构件质量检验评定标准GBI321-90&、冷拔钢丝预应力混凝土构件设计与施工规程J0119-929、混凝土结构工程施工及验收规范四，选用方法 GB1204-90 1、构件、材料代号、构件选用表见各部分前面的说明2、允许的屋面荷载标准值（均指水平投影面上的）共分四缓：1.0、1.5、2.0、2.5KN/.其中已扣除折板自重和覆继混凝土重。折板自重25t/eosd（KN/）【一折板厚（单位)温用园 1502 总说明 寳 12 &一折板倾角 灌缝重0.3KN/ 3、当为卷材防水时可根据单体设计应有的屋面荷载标准值（如活载、保温、隔热防水及粉刷等）直接选用。当为非卷材防水时，尚应另加预留荷载0.5EN/r。4、选用表未列人边波折板编号，选用时按相同条件的中波折板编号查出后，再按本图第13、14、22、23页的详图施工。 5，选用表未列人双跨或多跨用折板，多跨、双跨与单寄仅长度不同，可按单路选出编号后，再自行修改长度。6、每折折板可充许在中另设1.OKN集中荷重7、有桥式吊车且无天窗的车间，采用折板作屋盖在决定标高时，应考虑吊车安装和检修的必要高度。五，计算方法 1、纵向采用折板法计算，离中弯矩系数取1，8，按一般要求不出现裂结 2、横向计算根据日前经验，跨中弯矩系数取18.横向计算简图如下，图中集中力=0.8XN不与屋面活载同时考虑，横向计算时P的扩散宽度为|米。IP 六、采用材料 LB/2 、混麗土 8/2 （1）当预应力主筋为冷拔低碳钢丝，冷拔低合金钢丝时为C30，跨度>151时为C40：当预应力主筋为碳素钢丝时为C40 (2制作折板的水泥宜采用普通硅酸盐水泥，水泥标号aa~aou 不得低于525号。砂子宜采用中砂，石子粒径在5~15或板厚的！3～1，2。当用于非卷材防水时，对砂、石的技术要求尚应遵守有关抗冻，抗渗的要求。2.钢材 （）颈应力主丝当采用冷拔低碳钢丝作主筋时为甲级工组：冷拔低合金锅丝 (2点焊网片采用冷低碳钢丝乙级。f1=320N17。3上、下缝中附加钢丝采用【级锅，用“0”表示。（4)当采用碳素锅丝配筋时，如不采取储固措施，只许用干单臂，两端挑出部分自轴线起不小于750m1。5吊环用|级钢筋，不许进行冷加工。(6）型锅采用3号锅，焊条采用E4300~E4313七、结构构造 1、上，下缝构道 下缝在支库处设有人字钱，以防折板就传时在支座处挤繁，在跨中张开，应于重视。上、下折缝均设有通长附加锅筋，下缝当用于中波时为一根，用于伸缩缝边波和无山培边波时为两根，此钢筋不宜与支座钢板相焊。当用于非卷材防水下缝应增设通长的附加网片。 2、多臂节点构造 本图集第18页的节点2.3仅适用于冷拔低碳钢丝或冷拨低合金钢丝配筋承受均布荷载的折板。对于碳素丝配筋的折板由单体设计根据对碳靠铜丝所采取的惜固措施（如压技通调留 18gr 意说明 面 43 刻痕等）的可常程度确定支承长度的大小，当支承长度>T50时，可不另加错固措施。 3、高低断节点构造 卷材防水屋面高低跨处的高差，能否允许低折板在支座处直接承受上部非承重增的重量（详见第18页节点3.1的做送），由选用人自行决定。 非套材防水的折板宜果用第18页节点3.1的做法，不宜将砖墙直接砌筑在折板上，以免折板产生的负弯矩而造成开裂。 4、折板与山墙连接构造 ()当地基条件较好，不可能出现不均勾沉降时，可采用折板与山增固定连接的做法。（参见第16页节点5.9的做法）。②当地基条件不好，可能出现不均勾流降时，宜采用第16页节点6.10的做法。 5、折板中网片胃一1的横向锅丝间距，当为非卷材防水时宜采用100ml 6、为减少颜应力混凝土Y形折板放张时，板端裂缝，板增头10011范图内应增加横向钢丝3~4根，钢丝直径同网片横向钢丝。 7、折板屋面抗风，应根据具体情况参见单层厂房的设计与施工采取相应的抗风搭施，如加抗风梁等。八，生产制作 1、生产台座、模板。 （1)一般采用张开平卧叠层生产，台面应平整光滑，21之内表面平整度<3。 ②台座应设置伸缩缝，间距一般在30米左右，折板府过aa~aou 伸缩时，应在缝的一創通长望一层复盖层，防止构件开裂。3）折板的量可采用本模或解模，其做法见嘉30页，（4）折板的端模（增头板）采用型钢的或木模的，型钢的参见第30页。 2、隔离剂 （I）应果用效果可靠的隔高剂，选择对锅丝污架小且易潜洗的材料作隔高剂。（如采用高碳皂加水（1.5）或肥皂加水加滑石粉（1:8:1）） (2涂测隔离剂应保证均匀一致，严防漏涮或雨淋。3、预应力钢丝张拉 （1)所使用的预应力钢丝必须有出厂证明或试验报告单，并按现行的有关规定进行机械性能试验。（2预应力张拉设备必须保证张拉准确可喜，张拉设备应定期校验，张拉时测力计误差应<3%，否则应重新标定。(3)颜应力钢丝的错具必须可靠，（4)可采用一次张拉定位方法施工，张拉控制应力冷拔低碳钢丝、冷拔低合金钢丝Dmm=0,70fptl，碳素钢丝Gam=0.75fptt. (5）张拉时应采取可靠的防护措施，防止抽滑伤人。（6）不得采用打结接头，预应力钢丝可采用绑扎接头，绑扎宜采用钢丝绑扎器用20~22号铁丝磨排箍绕，绑扎长度：冷拔低碳钢丝>40d、冷拔低合金钢丝>501、碳素钢丝>801搭按长度应比绑扎长度每端长5。网片搭接长度>15011（预应力锅丝应位于裁面的中心线上，钢丝中心与裁面中心上下误差<21。其水平方向误差对预应力主丝每根位随用园 1.882 总说明 4 置偏差不超过211，累计偏差不得超过1511。对预应力分布丝沿水平方向偏差也不宜过大（土511为宜）。（8）预应力钢丝应严防油污，保证与混置土的可靠粘结。4、钢筋绑扎 (L)折板的钢筋绑扎应交替进行，绑扎点不少于80%，采用点焊网片时，焊接点不应少于50%。2吊环蒙作构件连接用，位置必须难确，吊环的加强筋应和网片绑扎率固。 S、混凝土烧带 （I)宜从一端依次向前推进，一次瓷麗完成，在板上不留施工缝。 ②应采用机械报搞，确保混凝土有足够的墙实度，保证质量，防止麻面或提浆过多，造成折板开裂。（(3）混豪土宜采用二次报方法，三次抹面压光，将原浆拍实、抹平，抹面时不许撒干水泥，以防板面起壳龟裂。（4)抹面结束后应用粗趋木沿板的纵长方向内边擦毛，擦毛的宽度以[S0为宜，以利谨缝时新旧混凝土结合。(5每工作班每条线均应留准凝土试块2组，一组标准养护，一组和折板同条件养护。 6、构件养护 (I)混凝土浇准完成后应及时养护。当用于非卷材防水时，宜采用自然养护，以提高混疑土的抗渗性能，如条件许可宜采取蓄水养护的微法。C3)如在锅模上张拉预应力的构件并用于卷材防水时，可以采用蒸气养护，但应在常温下停3～4小时再通蒸气，最高温度不宜超过75℃，每小时升降温不宜超过20℃。（4)更季在露天制作时，尚应措设工作桶以防暖晒。aa~aou (5)冬季在混凝土强度未达到70%强度等级时，应有防冻措施。 7、预应力钢丝放张 (1)混凝土强度必须达到80%强度等级时方可放松预应力钢丝。 叠层生产时应分层切断，应自上面下分层进行，以减少上下层之间的粘结力。 （3）切断预应力锅丝，在继向每层先从台座中间切断，后依次向台座两端进行。在横向由两侧向中间对称进行。8、出地和堆放 （1)出泡前先清扫板面，在刚起吊时速度要缓慢，以防出现局部粘结，引起裂缝，必要时可先分别松动每块板，然后再起吊。 (2)连接吊环的钢丝缅应长短一致，起吊时应使吊钩受力均匀，吊绳与地面爽角>45°。 (3出范后斯板创文堆放在特制的堆故架上，推放架要有足够的刚度，间距不宜大于4，倾角一致，与地面夹角>75（4)堆放场地应选行平整和夯实，堆放架位置应进行放线校正，确保各堆放果标高，倾角一致，并在同一水平线上，严防堆放架产生不均勾沉降，造成折板开裂。(5)堆放架两侧堆放的折板块效应对称，每侧雄放的块数不宜超过6折（12块，两边堆放折板数之差不宜超过2折。9、现场制作，在场地、随工条件等满足生产制作的要求时，可以现场预制，做法见第29页。通 1902 总说明 5
