苏G9702 预应力混凝土檩条图集（冷轧带肋钢筋）

江苏省结构构件通用图集
预应力混凝土梁条图集（冷轧带肋钢筋）
统一编号：苏G9702
批准部门：江苏省建设委员会
主编单位：扬州市建筑设计研究院
发行单位：江苏省工程建设标准设计站
实行日期：1998年1月1日

设计说明
1. 本图集为预应力混凝土梁条图集，主筋采用冷轧带肋钢筋。适用于工业与民用建筑的屋面、壁角等支撑点，支承长度 > 80mm。
2. 本图集梁条不适用于腐蚀环境、高温环境、高湿度环境及梁条表面温度 > 80℃ 的高温环境。
3. 本图集梁条编号说明：
- 梁条代号：YLTXX-X
- 梁条承载力编号
- 梁条宽度
- 梁条长度编号：仅在梁条代号后加上“L”表示，如 YLTXX-L。
4. 适用范围：
- 屋面荷载按石棉瓦、板瓦、小青瓦等考虑，其他种类屋面亦可选用。
- 梁条跨度分为 2.4m, 2.7m, 3.0m, 3.3m, 3.6m, 3.8m, 4.0m, 4.2m, 4.5m。
- 梁条长度变化范围 < 20mm，梁条末端伸出长度 < 500mm。

三、设计依据：
- 《建筑荷载规范》
- 《混凝土结构设计规范》 GBJ 10-89
- 《建筑抗震设计规范》 GBJ 11-89
- 《冷轧带肋钢筋混凝土结构技术规程》
- 《混凝土结构工程质量检验评定标准》
- 《混凝土结构工程施工及验收规范》
- 《冷轧带肋钢筋》

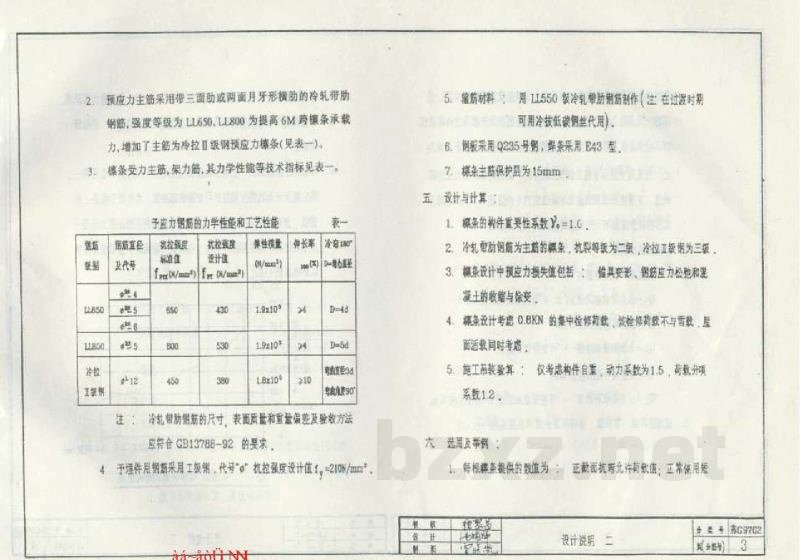

四、材料：
1. 混凝土强度等级：C30
2. 预应力主筋：采用带三面肋或两面月牙形横肋的冷轧带肋钢筋。强度等级为 LL650、LL800（为提高 6m 跨梁承载力，增加了主筋为冷拉级钢的应力梁条）。

表1 预应力钢筋力学性能表
| 强度等级 | 屈服强度设计值 $f_{yk}$ (N/mm²) | 抗拉强度设计值 $f_{uk}$ (N/mm²) | 弹性模量 $E$ (kN/mm²) | 伸长率 $delta$ (%) |
| :--- | :--- | :--- | :--- | :--- |
| LL650 | 650 | - | - | - |
| LL800 | 800 | - | - | - |

3. 辅筋材料：采用 LL550 级冷轧带肋钢筋（生长期可用冷拔钢丝代用）。
4. 钢板采用 Q235 号；焊条采用 E43 型。
5. 梁条主筋保护层为 15mm。

五、设计与计算：
1. 梁承载力系数 $\gamma = 1.0$。
2. 抗震等级为二级；冷轧钢筋为主的梁条，抗震等级为二级，冷拉钢筋为三级。
3. 设计中考虑混凝土的收缩与徐变。
4. 设计考虑 0.8kN 的检修荷载，检修荷载不与屋面活载同时考虑。
5. 施工吊装验算仅考虑构件自重。

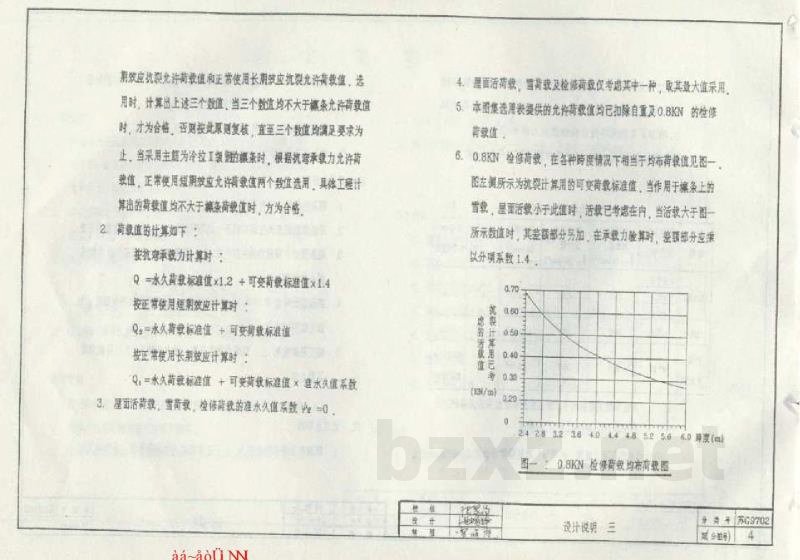

六、选用及计算：
1. 梁条提供的数值为抗弯承载力极限值，选用时应分别计算正常使用短期效应、正常使用长期效应和极限承载力三个数值，当三个数值均不大于梁条承载力极限值时，方为合格。
2. 承载力计算公式如下：
- 按抗弯承载力计算时：$Q = \gamma_s cdot F_s + \gamma_c cdot F_c$
- 按正常使用短期效应计算时：$Q = \gamma_s cdot F_s + \gamma_c cdot F_c$
- 按正常使用长期效应计算时：$Q = gamma_s cdot F_s + gamma_c cdot F_c$
3. 屋面活载、检修荷载仅考虑其中一种，取其最大值。
4. 本图集选用表提供的承载力值已扣除自重及 0.8kN 的检修荷载。

示例计算：
原屋面跨度：6.0m
屋面坡度：1:2.5
水平间距：1m
屋面角度：$\tan \theta = 1/2.5$，$\cos \theta = 0.928$
屋面荷载（换算为均布荷载）：
- 平瓦：0.55kN/m²
- 瓦片荷载：0.15kN/m²
- 换算为均布荷载：0.78kN/m
计算步骤：
1. 检验活载是否需要计算：当 $L=3.6m$ 时，活载标准值 $0.45kN/m > 0.3 \times 0.85 = 0.255kN/m$，故需计算。
2. 抗弯承载力验算：
- 短期效应：$1.23 \times 0.85 = 1.04kN/m$
- 长期效应：$1.04kN/m$
- 查表得 YLT36-2 型主筋为 LL800：$Q = 2.11 > 1.25$（满足要求）。
