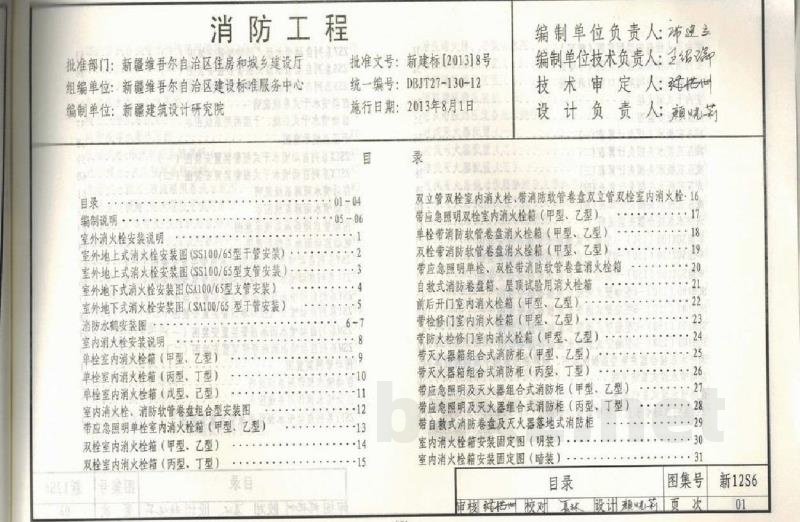

甘12S6 消防工程

消防工程 DBJT27-130-12

批准文号：新建标[2013]8号
批准部门：新疆维吾尔自治区住房和城乡建设厅
统一编号：DBJT27-130-12
组编单位：新疆维吾尔自治区建设标准服务中心
编制单位：新疆建筑设计研究院
施行日期：2013年8月1日

目录

1 编制说明
2 室外消火栓安装说明
2.1 室外地上式消火栓安装图（SS100/65型于管安装）
2.2 室外地上式消火栓安装图（SS100/65型支管安装）
2.3 室外地下式消火栓安装图（SA100/65型支管安装）
2.4 室外地下式消火栓安装图（SA100/65型于管安装）
3 室内消火栓安装说明
3.1 单栓室内消火栓箱（甲型、乙型、丙型、丁型）
3.2 室内消火栓、消防软管卷盘组合型安装图
3.3 带应急照明单栓/双栓室内消火栓箱（甲型、乙型）
3.4 带消防软管卷盘单栓/双栓室内消火栓箱（甲型、乙型、丙型、丁型）
3.5 灭火器组合式消防柜（甲型、乙型、丙型、丁型）
3.6 带应急照明及灭火器组合式消防柜
3.7 带自救式消防卷盘及灭火器落地式消防柜
3.8 室内消火栓箱安装固定图（明装/暗装）
4 自动喷水灭火系统
4.1 ZSFY/ZSFU系列自动喷水预作用报警装置安装图
4.2 自动喷水水幕系统及防护/冷却水幕布置图
4.3 自动喷水-泡沫联用系统（含湿式/雨淋式示意图）
4.4 ZPS系列自动喷水-泡沫联用自动灭火装置安装示意图及部件表
5 水喷雾灭火系统
5.1 水喷雾灭火系统说明及图示
5.2 喷头性能参数图表及布置示意图
5.3 水流指示器、末端试水装置、接力供水设施安装图
5.4 泄压阀大样及安装示意图
6 消防增压稳压装置
7 建筑灭火器配置
8 气体灭火系统
8.1 气体灭火系统动作程序图、构成及控制原理
8.2 IG541气体灭火系统（单独独立系统/组合分配系统原理图）
8.3 七氟丙烷气体灭火系统（单独独立系统/组合分配系统原理图）
8.4 外压式七氟丙烷灭火系统及专用组件
8.5 氨控氧防火装置
9 固定消防炮灭火系统
10 大空间智能型主动喷水灭火系统

1 编制说明

1.1 编制依据
本标准设计依据：
新疆维吾尔自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函【2011】27号）;
《建筑设计防火规范》 (GB50016);
《高层民用建筑设计防火规范》 (GB50045);
《自动喷水灭火系统设计规范》 (GB50084);
《自动喷水灭火系统施工及验收规范》 (GB50261);
《气体灭火系统设计规范》 (GB50370);
《建筑给水排水及采暖工程施工质量验收规范》 (GB50242);
《建筑给水排水设计规范》 (GB50015);
《低倍数泡沫灭火系统设计规范》 (GB50151);
《大空间智能型主动喷水灭火系统技术规程》 (CECS:263);
《固定消防炮灭火系统设计规范》 (GB50338);
《水喷雾灭火系统设计规范》 (GB50219);
《微量氨控氧防火系统技术规程》 (CECS:189);
《室外给水设计规范》 (GB50013);
《给水排水管道工程施工及验收规范》 (GB50268);
《建筑灭火器配置设计规范》 (GB50140)。

1.2 适用范围
2.1 本图集适用于室外消火栓、消防水泵接合器、室内消火栓、自动喷水灭火系统、水喷雾灭火系统、气体灭火系统、大空间智能型主动喷水灭火装置、固定消防水炮灭火系统设计及施工安装。
2.2 本图集适用于抗震设防烈度小于等于八度地区的建筑小区、民用建筑室内、室外消防工程设计和施工安装；工业企业可参照本图集安装。
2.3 本图集如用于抗震设防烈度大于等于九度的地区，温陷性黄土地区、常年冻土地区、膨胀土地区及其它特殊地区，应根据国家有关规范和规程的规定另作处理。

3 设计参数
3.1 设计荷载：汽车荷载按20级重车设计；地面堆积荷载为10kN/m²，二者不叠加计算，取其大者。
3.2 土填条件：土的容重为18kN/m³，内摩擦角$phi=30^circ$，地基承载力特征值$f_k=100 ext{kPa}$。
3.3 气候条件：采暖室外计算温度高于-40℃。
3.4 最大埋土深度：1.60m。
3.5 本图集中标注数据单位除注明者外均为m。

4 防腐
4.1 应严格按有关施工规程要求将管道表面除锈合格后方可涂漆。
4.2 明设和暗设的管道一般情况下均涂刷两道青漆（球墨铸铁管已作防腐的不再涂刷，特殊防腐按设计要求）。
4.3 凡埋入土中的法兰接口涂刷青色冷底油及热青漆各两道，并用青麻丝或用0.2m厚塑料薄膜包严，其余管道及管件的防腐做法由设计人确定。
4.4 明设镀锌钢管、镀锌无缝钢管涂刷面漆一道（镀锌层被破坏部分及管道螺纹露出部分涂刷防锈漆一道，面漆两道）；明设球墨铸铁管和焊接钢管等涂刷防锈漆二道，调和漆（或设计指定面漆）二道。
