西南03J201-2 屋面 第二分册：瓦屋面

西南03J201-2 屋面（第二分册）
实施日期：2004年1月1日
主编单位：贵州省建筑设计研究院

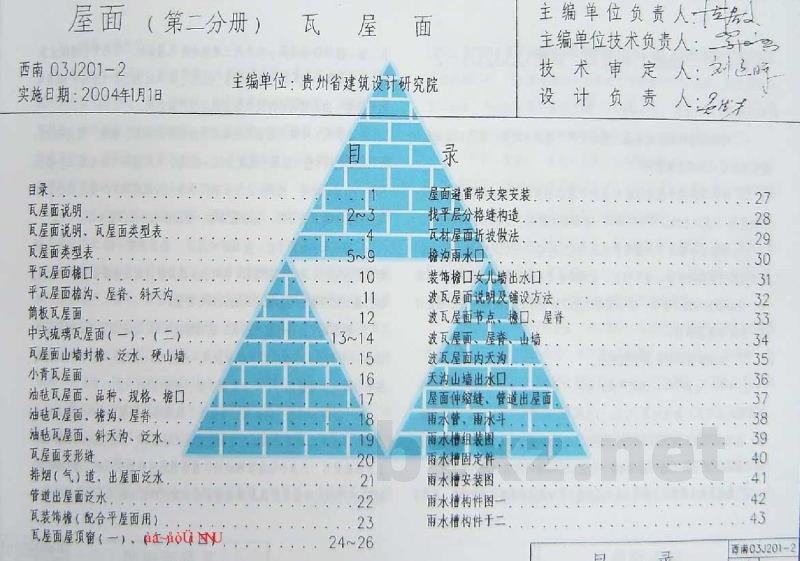

目录：
瓦屋面说明、瓦屋面类型表、平瓦屋面（檐口、檐沟、屋脊、斜天沟）、筒板瓦屋面、中式琉璃瓦屋面、油毡瓦屋面（品种、规格、檐口、趟沟、屋脊、斜天沟、泛水）、瓦屋面变形缝、排烟（气）道及出屋面泛水、管道出屋面泛水、瓦装饰槽（配合平屋面用）、瓦屋面屋顶窗、屋面避雷带支架安装、找平层分格缝构造、瓦材屋面折坡做法、波瓦屋面（说明、节点、檐口、屋脊、山墙、内天沟）、雨水系统（雨水口、雨水管、雨水斗、雨水槽及其安装图、构件图）。

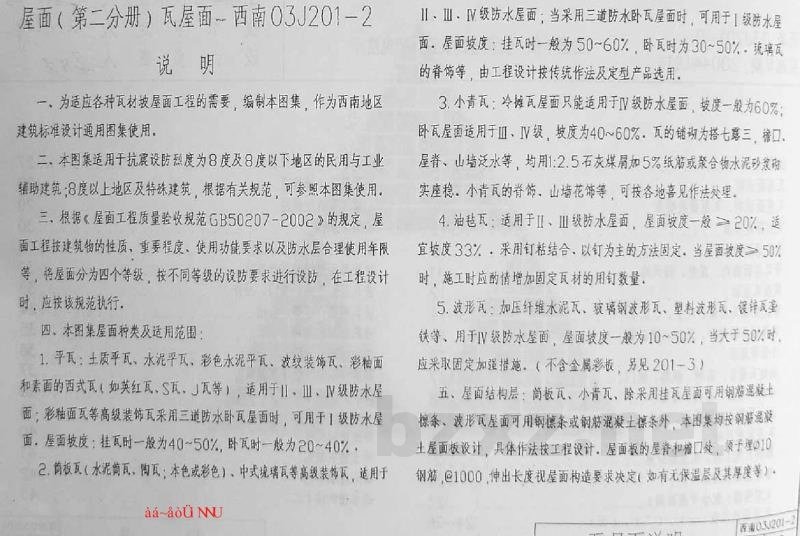

一、瓦屋面说明
1. 编制目的：为适应各种瓦材坡屋面工程的需要，编制本图集，作为西南地区建筑标准设计通用图集使用。
2. 适用范围：本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑；8度以上地区及特殊建筑，可参照本图集使用。
3. 设计规范：根据《屋面工程质量验收规范 GB50207-2002》的规定，屋面工程按建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限等，分为四个等级。在工程设计时，应按该规范执行。
4. 屋面种类及适用范围：
(1) 平瓦：包括质平瓦、水泥平瓦、彩色水泥平瓦、波纹装饰瓦、彩釉面瓦和素面西式瓦（如英红瓦、S瓦、J瓦等）。适用于II、III、IV级防水屋面。彩釉面瓦等高级装饰瓦采用三道防水卧瓦屋面时，可用于I级防水屋面。坡度：挂瓦时一般为40%~50%，卧瓦时一般为20%~40%。
(2) 筒板瓦（水泥简瓦、图瓦本色或彩色）、中式琉璃瓦等高级装饰瓦：适用于II、III、IV级防水屋面；采用三道防水卧瓦屋面时，可用于I级防水屋面。坡度：挂瓦时为50%~60%，卧瓦时为30%~50%。琉璃瓦的脊饰等，由工程设计按传统做法及定型产品选用。
(3) 小青瓦：冷雄瓦屋面仅适用于IV级防水屋面，坡度一般为60%；卧瓦屋面适用于II、IV级，坡度为40%~60%。瓦的铺设为“搭七露三”，檐口、屋脊、山墙泛水等均用1:2.5石灰煤屑加5%纸筋或聚合物水泥砂浆浇筑稳固。脊饰、山墙花饰可按各地习俗处理。
(4) 油毡瓦：适用于I、II、III、IV级防水屋面，屋面坡度一般$ge$20%，适宜坡度33%。采用钉粘结合法，以钉为主。当坡度$ge$50%时，施工时应适当增加固定瓦材的用钉数量。
(5) 波形瓦：包括加压纤维水泥瓦、玻璃钢波形瓦、塑科波形瓦、锌瓦等，用于IV级防水屋面，屋面坡度一般为10%~50%，当大于50%时应采取固定加强措施（不含金属彩板，另见201-3）。

五、屋面结构层：除了筒板瓦、小青瓦、波形瓦可采用钢筋混凝土梁、木挂瓦条或钢挂瓦条外，本图集均按钢筋混凝土屋面板设计。屋面板的屋脊和檐口处，须按屋面构造要求设计（如$phi$10 @1000），并与屋面板内钢筋连牢。

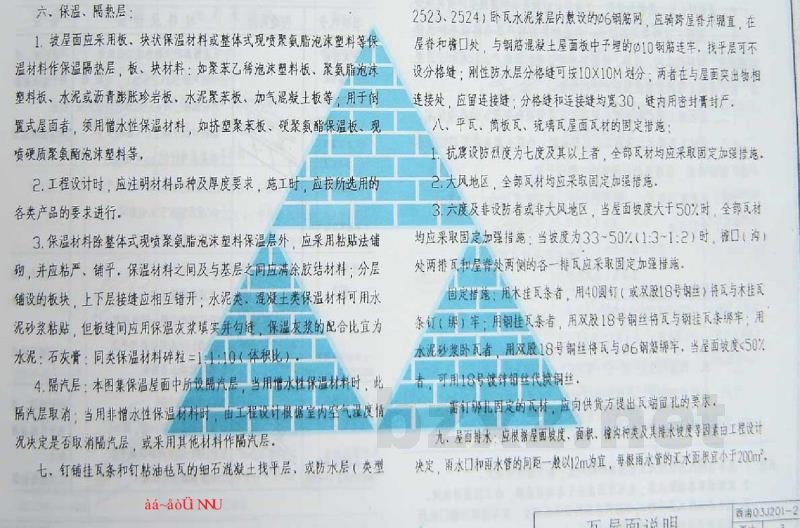

六、保温、隔热层：
(1) 坡屋面应采用板、块状保温材料或整体式喷涂聚氨酯泡沫塑料等保温材料。板、块材料如聚苯乙烯泡沫塑料板、聚氨酯泡沫塑料板、水泥或沥青膨胀岩棉板、水泥聚苯板、加气混凝土板等。对于整体式屋面，须用吸水性保温材料，如挤塑聚苯板、硬质聚氨酯泡沫塑料等。
(2) 设计时应注明材料品种及厚度要求，施工应按产品要求进行。
(3) 保温材料除喷涂外，应采用粘贴法铺砌，并粘严、铺平。板缝间应用保温灰浆填实并勾缝。保温灰浆配合比宜为：水泥:石灰膏:同类保温材料碎粒 = 1:0（体积比）。
(4) 隔汽层：使用非吸水性保温材料时，由工程设计根据室内情况决定是否取消隔汽层，或采用其他材料作隔汽层。

七、找平层与防水：钉铺挂瓦条和钉粘油毡瓦的细石混凝土找平层或防水层，应在水泥浆内敷设$phi$6钢筋网，并与屋脊、檐口处的屋面板内$phi$10钢筋连牢。找平层可不设分格缝；刚性防水层分格缝可按10x10m划分。两者在与屋面突出物连接处，应留连接缝，缝内用密封胶封闭。

八、固定措施：抗震设防烈度为七度及以上者，全部瓦材均应采取固定加强措施；大风地区同理。六度及非设防地区，当屋面坡度大于50%时，全部瓦材应采取固定加强措施；当坡度为33%~50%时，檐口（沟）处两排瓦和屋脊两侧各一排瓦应采取固定加强措施。固定方式：使用木挂瓦条者，用40mm圆钉（或双股18号钢丝）将瓦钉在挂瓦条上；使用钢挂瓦条者，用双股18号铜丝将瓦绑在挂瓦条上；采用泥砂浆卧瓦者，用双股18号铜丝或18号镀锌铅丝将瓦与钢筋绑牢。当坡度为50%时，可用18号镀锌铅丝代替铜丝。应向供货方提出瓦端留孔的要求。

九、屋面排水：应根据屋面坡度、面积、檐沟种类及其排水能力由设计决定。雨水口和雨水管的间距一般以12m为宜，每根雨水管的汇水面积宜小于200$m^2$。

十、屋面封山墙、挂构件：须符合抗震规范的有关规定。

十一、材料质量：防水、保温材料应有产品合格证书和性能检测报告，符合现行国家标准和设计要求。

十二、施工要求：须严格按照《屋面工程质量验收规范》的各项规定执行。

十三、保护处理：木挂瓦条等木材表面应作防腐处理；外露金属表面须刷一道防锈漆和两道面漆（面漆品种及颜色由设计定）。

十四、单位：本图集所注尺寸，除注明者外，均以毫米(mm)为单位。

十五、索引方法：类型代号或详图号 + 西南03J201-2-XXXX。

十六、参考标准：本图集编制中参照引用了国标《坡屋面建筑构造》(GB/T 50202)的部分做法。

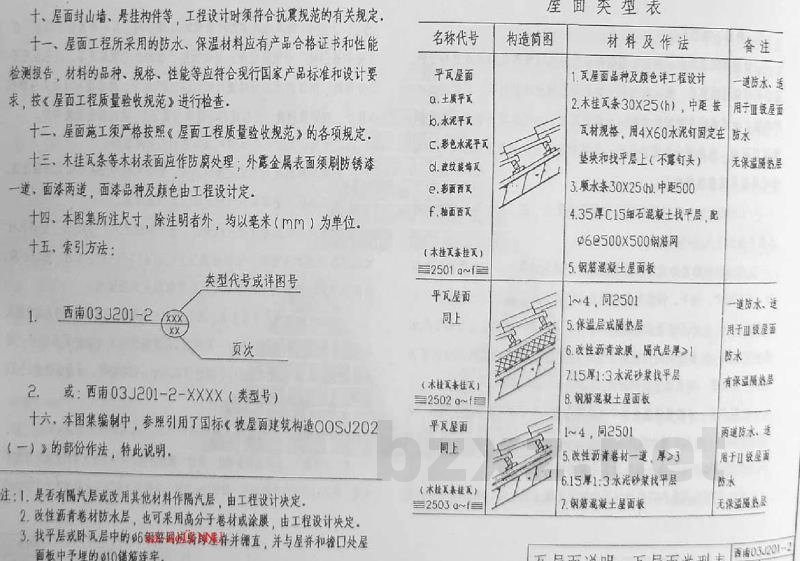

瓦屋面类型表（部分）：
1. 平瓦屋面 (2501-2503系列)：
- 构造：瓦材、木挂瓦条(30x25h, 中距按瓦规格, 用4x60水泥钉固定)、顺水条(30x25h, 中距500)、35mm厚C15细石混凝土找平层(配$phi$6@500x500钢筋网)、钢筋混凝土屋面板、保温/隔热层、改性沥青涂膜/隔汽层、15mm厚1:3水泥砂浆找平层。
- 备注：一道防水适用于II、III级屋面；两道防水适用于I级屋面。

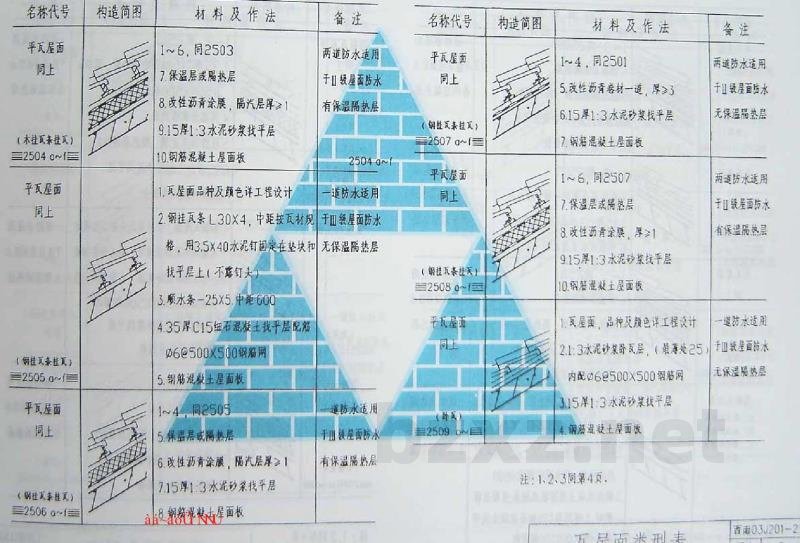

2. 其他平瓦屋面类型 (2504-2509系列)：
- 包含木挂瓦条、钢挂瓦条、钢性瓦条等不同构造方式，分别适用于II、III、IV级防水屋面，部分包含保温或无保温构造。
