安徽省工程建设标准设计

轻钢龙骨石膏板吊顶

统一编号：DBJT 11-120 图集号：皖2001J311

安徽省工程建设标准设计办公室
2002.7 合肥

轻钢龙骨石膏板吊顶

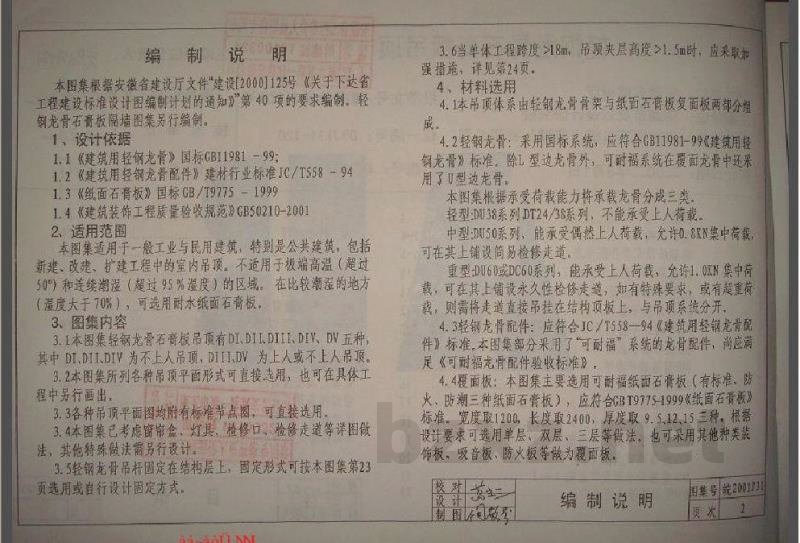

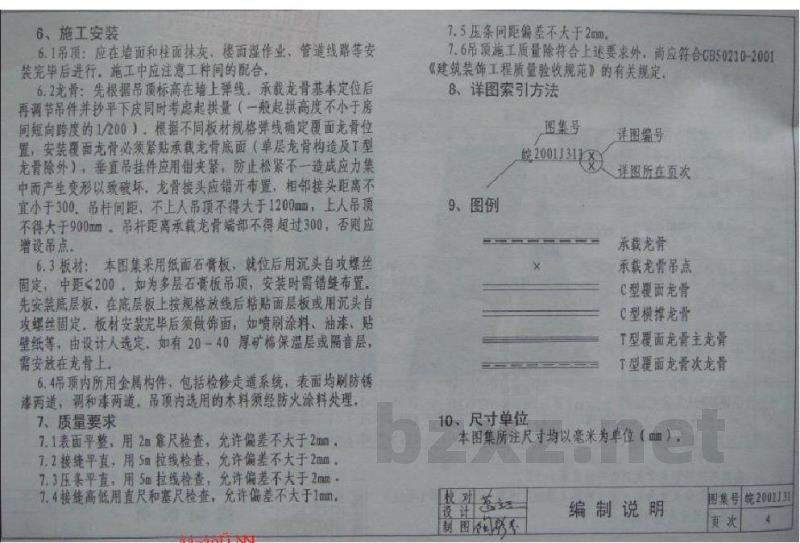

编制说明

本图集根据安徽省建设厅文件"建设[2000]125号《关于下达省工程建设标准设计图编制计划的通知》第40项的要求编制。轻钢龙骨石膏板隔墙图集另行编制。

1、设计依据

1. 1.1 《建筑用轻钢龙骨》国标GB11981-99；
2. 1.2 《建筑用轻钢龙骨配件》建材行业标准JC/T558-94
3. 1.3 《纸面石膏板》国标GB/T9775-1999
4. 1.4 《建筑装饰工程质量验收规范》GB50210-2001

2、适用范围

本图集适用于一般工业与民用建筑，特别是公共建筑，包括新建、改建、扩建工程中的室内吊顶。不适用于极端高温（超过50℃）和连续潮湿（超过95%湿度）的区域，在比较潮湿的地方（湿度大于70%），可选用耐水纸面石膏板。

3、图集内容

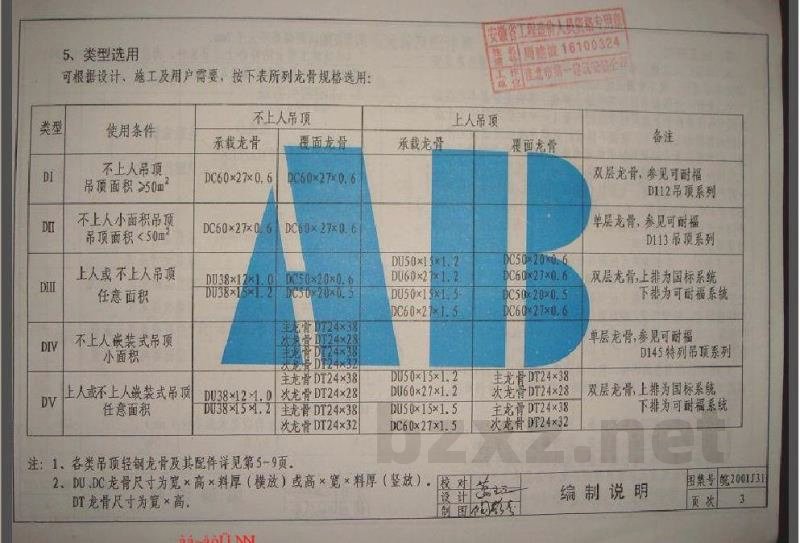

1. 3.1 本图集轻钢龙骨石膏板吊顶有DI、DII、DIII、DIV、DV五种，其中DI、DII、DIV为不上人吊顶，DIII、DV为上人或不上人吊顶。
2. 3.2 本图集所列各种吊顶平面形式可直接选用，也可在具体工程中另行画出。
3. 3.3 各种吊顶平面图均附有标准节点图，可直接选用。
4. 3.4 本图集已考虑窗帘盒、灯具、检修口、检修走道等详图做法，其他特殊做法需另行设计。
5. 3.5 轻钢龙骨吊杆固定在结构层上。固定形式可按本图集第23页选用或自行设计固定方式。
6. 3.6 当单块工程跨度>18m，吊顶夹层高度>1.5m时，应采取加强措施。详见第24页。

4、材料选用

1. 4.1 本吊顶体系由轻钢龙骨骨架与纸面石膏板复面板两部分组成。
2. 4.2 轻钢龙骨：采用国标系统，应符合GB11981-99《建筑用轻钢龙骨》标准。除L型边龙骨外，可耐福系统在覆面龙骨中还采用了U型边龙骨。

本图集根据承重荷载能力将承载龙骨分成三类：

• 轻型-DU38系列或DT24/38系列，不能承受上人荷载。
• 中型-DU50系列，能承受偶然上人荷载，允许0.3KN集中荷载，可在其上铺设简易检修走道。
• 重型-DU60或DC60系列，能承受上人荷载，允许1.0KN集中荷载，可在其上铺设永久性检修走道。如有特殊要求，或有超重荷载，则需将走道直接吊挂在结构顶板上，与吊顶系统分开。
3. 4.3 轻钢龙骨配件：应符合JC/T558-94《建筑用轻钢龙骨配件》标准。本图集部分采用了"可耐福"系统的龙骨配件，尚应满足《可耐福龙骨配件验收标准》。
4. 4.4 覆面板：本图集主要选用可耐福纸面石膏板（有标准、防火、防潮三种纸面）。应符合GB/T9775-1999《纸面石膏板》标准。宽度取1200，长度取2400，厚度取9.5、12、15三种。根据设计要求可选用单层、双层、三层等做法，也可采用其他种类装饰板、吸音板、防火板等为覆面板。
