皖99S202 硬聚氯乙烯给水管安装

安徽省工程建设标准设计
硬聚氯乙烯给水管安装图集
统一编号：DBJT-103
图集号：皖99S202
批准部门：安徽省建设厅
主编单位：安徽省城乡规划设计研究院
实行日期：一九九九年八月一日
批准文号：建设（1999）266号

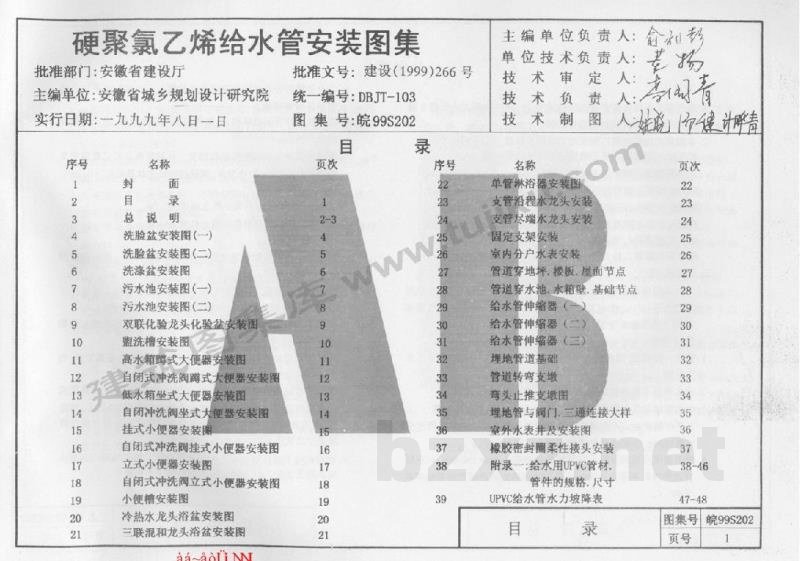

【目录】
1. 封面
2. 目录
3. 总说明
4. 洗脸盆安装图（一）
5. 洗脸盆安装图（二）
6. 洗涤盆安装图
7. 污水池安装图（一）
8. 污水池安装图（二）
9. 双联化验龙头化验盆安装图
10. 盗洗槽安装图
11. 高水箱跨式大便器安装图
12. 自闭式冲洗阁式大便器安装图
13. 低水箱坐式大便器安装图
14. 自闭冲洗阀坐式大便器安装图
15. 挂式小便器安装图
16. 自闭式冲洗阀挂式小便器安装图
17. 立式小便器安装图
18. 自闭式冲洗阀立式小便器安装图
19. 小便器安装图
20. 冷热水龙头浴盆安装图
21. 三联混合龙头浴盆安装图
22. 单管淋浴器安装图
23. 支管沿程水龙头安装
24. 支管尽端水龙头安装
25. 固定支架安装
26. 室内分户水表安装
27. 管道穿地坪、楼板、屋面节点
28. 管道穿水池、水箱壁、基础节点
29. 给水管伸缩器（一）
30. 给水管伸缩器（二）
31. 给水管伸缩器（三）
32. 埋地管道基础
33. 管道转弯支墩
34. 弯头止推支墩图
35. 埋地管与阀门三通连接大样
36. 室外水表井及安装图
37. 橡胶密封圈柔性接头安装
38. 附录一：给水用UPVC管材
39. 管件的规格、尺寸
40. UPVC给水管水力坡降表

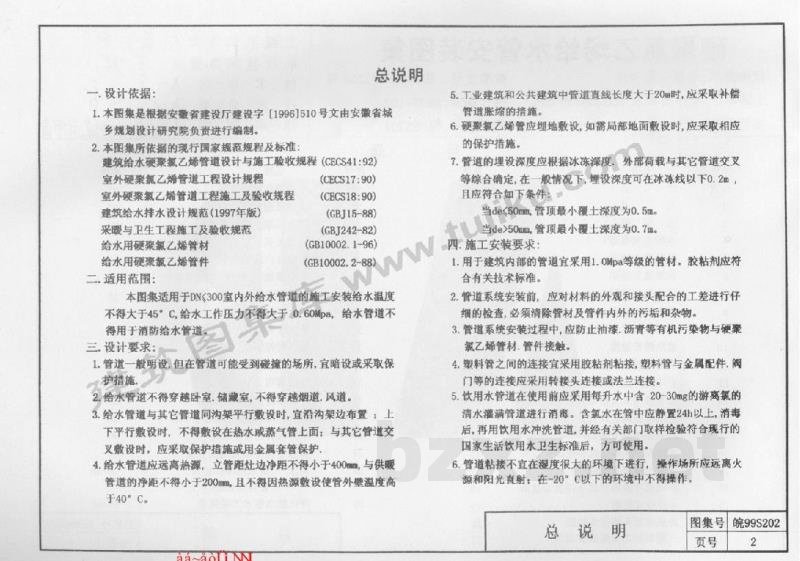

【总说明】

一、设计依据
1. 本图集是根据安徽省建设厅建设字[1996]510号文，由安徽省城乡规划设计研究院负责进行编制。
2. 本图集所依据的现行国家规范规程及标准包括：
- 《建筑给水硬聚氯乙烯管道设计与施工验收规程》（CECS41:92）
- 《室外硬聚氯乙烯管道工程设计规程》（CECS17:90）
- 《室外硬聚氯乙烯管道工程施工及验收规程》（CECS18:90）
- 《建筑给水排水设计规范》（1997年版）
- 《采暖与卫生工程施工及验收规范》（GBJ242-82）
- 《给水用硬聚氯乙烯管材》（GB10002.1-96）

二、适用范围
1. 本图集适用于DN≤300室内外给水管道的施工安装。
2. 给水温度不得大于45°C，给水工作压力不得大于0.60Mpa，给水管道不得用于消防给水管道。
3. 工业建筑和公共建筑中管道直线长度大于20m时，应采取补偿管道胀缩的措施。
4. 硬聚氯乙烯管应埋地敷设，如需局部地面敷设时，应采取相应的保护措施。
5. 管道的埋设深度应根据冻土深度、外部荷载与其它管道交叉等综合确定。在一般情况下，埋设深度可在冰冻线以下0.2m；且应符合如下条件：
- 当de≤50mm时，管顶最小覆土深度为0.5m；
- 当de>50mm时，管顶最小覆土深度为0.7m。

三、设计要求
1. 管道一般明设，但在管道可能受到碰撞的场所，宜暗设或采取保护措施。
2. 给水管路不得穿越卧室、储藏室，不得穿越烟道、风道。
3. 给水管道与其它管道同沟架平行敷设时，宜沿沟架边布置；上下平行敷设时，不得敷设在热水或热气管上面；与其它管道交叉设时，应采取保护或用金属套管保护。
4. 给水管道应远离热源，立管距灶边净距不得小于400mm，与供暖管道的净距不得小于200mm，且不得因热源设置使管外壁温度高于40°C。
5. 管道系统安装前，应对材料的外观和接合配合的公差进行仔细的检查，必须清除管材及管件内外的污垢和杂物。
6. 管道系统安装过程中，应防止油漆、沥青等有机污染物与硬聚氯乙烯管材、管件接触。
7. 塑料管之间的连接宜采用胶粘剂粘接，塑料管与金属配件、阀等的连接应采用转接头连接或法兰连接。
8. 饮用水管道在使用前应采用每升水中含20-30mg游离氧的清水灌满管道进行消毒。含氧水在管中应静置24h以上，消毒后，再用饮用水冲洗管道，并经有关部门取样检验符合现行的国家生活饮用水卫生标准后，方可使用。

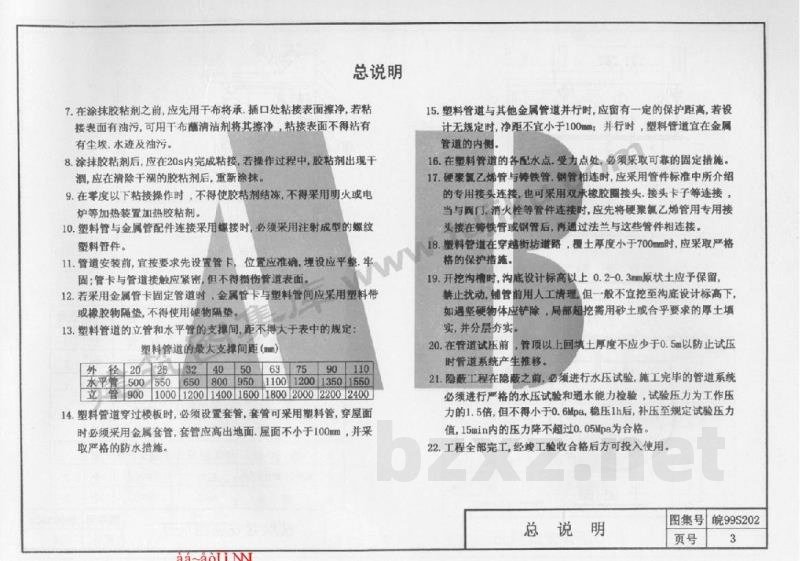

9. 管道粘接不宜在湿度很大的环境下进行，操作场所应远离火源和阳光直射；在-20°C以下的环境中不得操作。
10. 在涂抹胶粘剂之前，应先用干布将承插口处粘接表面擦净，若粘接表面有油污，可用干布蘸清洁剂将其擦净，粘接表面不得沾有尘块、水迹及油污。
11. 涂抹胶粘剂后，应在20s内完成粘接，若操作过程中胶粘剂出现干涸，应在清除干涸的胶粘剂后，重新涂抹。
12. 在零度以下粘接操作时，不得使胶粘剂结冻，不得采用明火或电炉等加热装置加热胶粘剂。
13. 塑料管与金属管配件连接采用螺接时，必须采用注射成型的螺纹塑料管件。
14. 管道安装前，宜按要求先设置管槽，位置应准确，埋设应平整、牢固；管卡与管道接触应紧密，但不得损伤管道表面。
15. 若采用金属管卡固定管道时，金属管卡与塑料管间应采用塑料带或橡胶垫隔垫，不得使用硬物隔垫。
16. 塑料管道的支撑间距规定（mm）：
外径：20, 25, 32, 40, 50, 63, 75, 90, 110
水平管间距：1100, 1200, 1350, 1550, 500, 550, 650, 800, 950
立管间距：900, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400
17. 塑料管道穿过楼板时，必须设置套管（楼板用塑料管，屋面用金属套管），套管应高出地面（屋面不小于100mm），并采取严格的防水措施。
18. 塑料管道与其他金属管道并行时，应留有一定的保护距离，若设计无规定时，净距不宜小于100mm；并行时，塑料管道宜在金属管道的内侧。
19. 在塑料管道的各配水点、受力点处，必须采取可靠的固定措施。
20. 硬聚氯乙烯管与铸铁管、钢管相连时，应采用管件标准中所介绍的专用接头连接，也可采用双承橡胶圈接头、接头卡子等连接。当与消火栓等管件连接时，应先将硬聚氯乙烯管用专用接头接在铁管或钢管后，再通过法兰与这些管件相连接。
21. 塑料管道在穿越街道道路，覆土厚度小于700mm时，应采取严格的保护措施。
22. 开挖沟槽时，沟底设计标高以上0.2-0.3m原状土应予保留禁止扰动，铺管前用人工清理；如遇坚硬物体应铲除，局部超挖需用砂土或符合要求的填土填实，并分层填实。
23. 在管道试压前，管顶以上回填土厚度不应少于0.5m，以防止试压时管道系统产生位移。
24. 隐蔽工程在隐蔽之前，必须进行水压试验。施工完毕的管道系统必须进行严格的水压试验和通水能力检验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa；稳压1h后，补压至规定试验压力值，15min内的压力降不超过0.05Mpa为合格。
25. 工程全部完工，经竣工验收合格后方可投入使用。

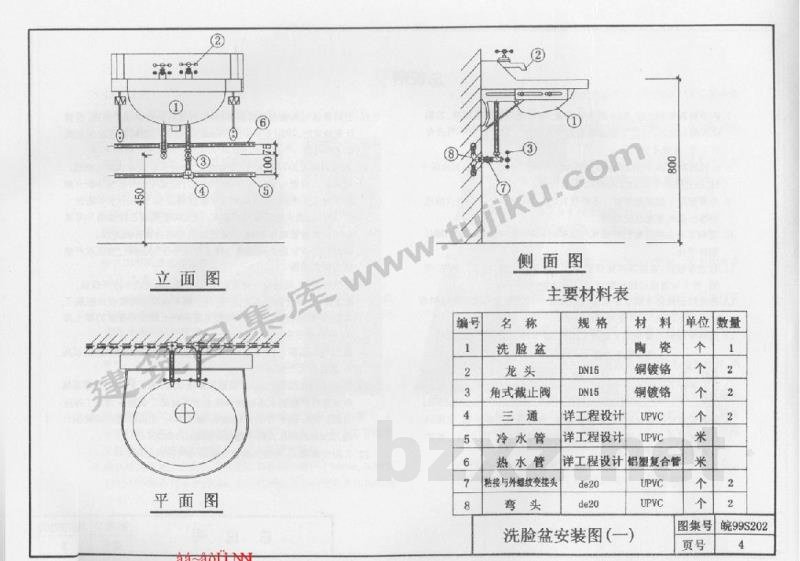

【洗脸盆安装图（一）主要材料表】
1. 洗脸盆：陶瓷 (数量: 1个)
2. 龙头：铜镀铬 DN15 (数量: 1个)
3. 角式截止阀：铜镀铬 DN15 (数量: 1个)
4. 三通：UPVC DN20 (数量: 2个)
5. 冷水管：UPVC DN20 (数量: 2个)
6. 热水管：铝塑复合管 (数量: 2个)
7. 粘接与外螺纹变接头：UPVC DN20 (数量: 2个)

【洗脸盆安装图（二）主要材料表】
1. 洗脸盆：陶瓷 (数量: 1个)
2. 龙头：铜镀铬 DN15 (数量: 1个)
3. 截止阀：铜镀铬 DN15 (数量: 1个)
4. 三通：UPVC DN20 (数量: 2个)
5. 冷水管：UPVC DN20 (数量: 2个)
6. 管卡：UPVC (数量: 2个)
7. 粘接与外螺纹变接头：UPVC DN20 (数量: 2个)
