西南05J103 挤塑聚苯板保温构造

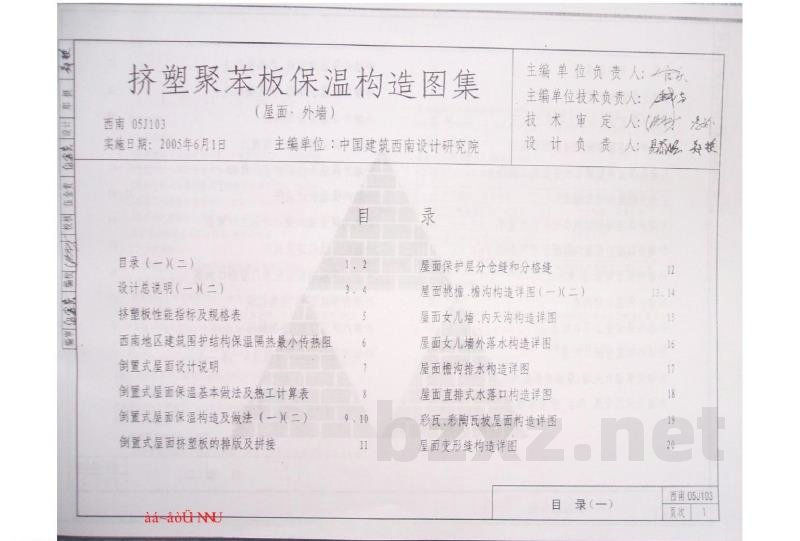

挤塑聚苯板保温构造图集（屋面、外墙） 西南05J103
实施日期：2005年6月1日
主编单位：中国建筑西南设计研究院

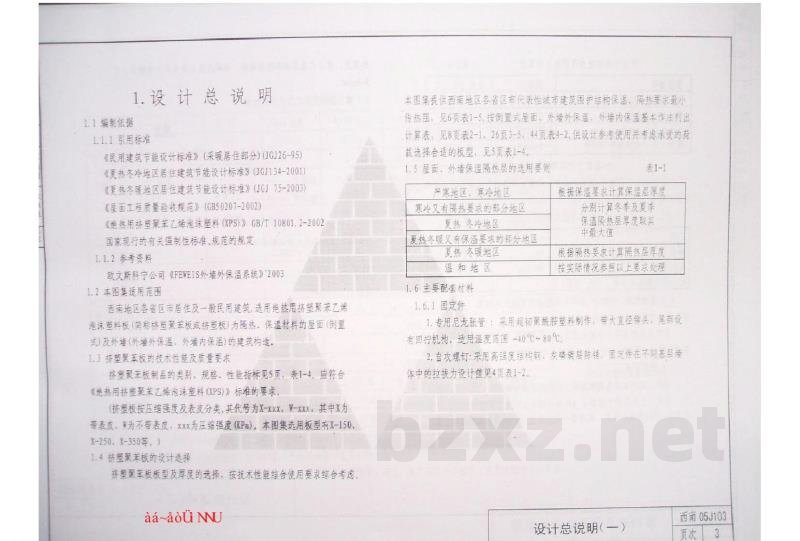

1. 设计总说明

1.1 编制依据
- 《民用建筑节能设计标准》（采暖居住部分）（JGJ26-95）
- 《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）
- 《夏热冬暖地区居住建筑节能设计标准》（JGT15-2003）
- 《屋面工程质量验收规范》（GB50207-2002）
- 《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》GB/T108012-2002
- 国家现行的有关强制性标准、规范的规定
- 欧文斯科宁公司《FEWEIS外墙外保温系统》2003

1.2 本图集适用范围
适用于西南地区各省区市居住及一般民用建筑，选用绝热用挤塑聚苯乙烯泡沫塑料板（简称挤塑板或挤塑聚苯板）作为隔热、保温材料的屋面（倒置式屋面）、外墙（外墙外保温、外墙内保温）的建筑构造。

1.3 挤塑聚苯板的技术性能及质量要求
挤塑板按压缩强度及表皮分类，其代号为X-XXX（带表皮）或W-XXX（不带表皮），其中XXX为压缩强度（kPa）。本图集选用板型有X-150、X-250、X-300、X-350等。挤塑板制品的类别、规格、性能指标应符合《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》标准的要求。

1.4 挤塑板的设计选择
挤塑板板型及厚度的选择应综合考虑技术性能与使用要求。本图集提供西南地区代表性城市建筑围护结构保温隔热的最小传热阻要求，并按倒置式屋面、外墙外保温、外墙内保温的基本做法列出计算表，供设计参考使用，并需考虑承受荷载选择合适的板型。

1.5 屋面、外墙保温隔热层的选用原则
根据地区气候特征采取不同选用原则：严寒地区、寒冷地区、寒冷又有隔热要求的部分地区、夏热冬冷地区、夏热冬暖又有保温要求的部分地区、夏热冬暖地区以及温和地区。应根据保温要求计算保温隔热层厚度（冬季及夏季厚度取最大值），并根据隔热要求计算隔热层厚度。

1.6 主要配套材料
1.6.1 固定件
- 专用尼龙胀管：采用超韧聚酰胺塑料制作，带大直径铆头、尾部设有回柠机构，适用温度范围-40℃~80℃。
- 自攻螺钉：采用高强度结构钢，灰磷镀层防锈。

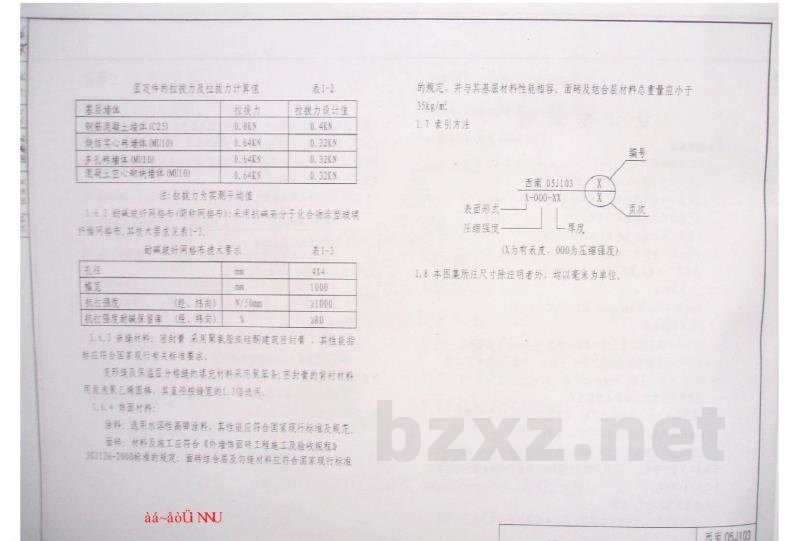

固定件在不同基层墙体中的拉拔力设计值参考：
- 钢筋混凝土墙体 (C25)：0.8KN
- 烧结实心砖墙体 (M10)：0.64KN
- 多孔砖墙体 (M10)：0.64KN
- 轻质砖空心砖墙体 (MU10)：0.32KN

1.6.2 耐碱玻纤网格布
采用抗碱高分子化合物涂塑玻璃纤维网格布，其技术要求包括：抗拉强度（经/纬向）应达到1000 N/50mm，耐碳碱性等。

1.6.3 密封材料
- 密封膏：采用聚氨酯或硅酮建筑密封膏，性能应符合国家现行标准。
- 背衬材料：采用发泡聚乙烯圈棒，其直径按缝宽的3倍选用。

1.6.4 面层材料
- 涂料：选用防水、耐候性高的涂料，性能应符合国家现行标准及规范。
- 面砖：材料及施工应符合《外墙饰面砖工程施工及验收规程》（JG1126-2006）的标准，面砖结合层及填缝材料应与基层材料性能相容，面砖及结合层材料总重量应小于35kg/m²。

1.7 索引方法
本图集编号规则：X-000-XX。其中X表示是否带表皮，000表示压缩强度，XX表示板厚。

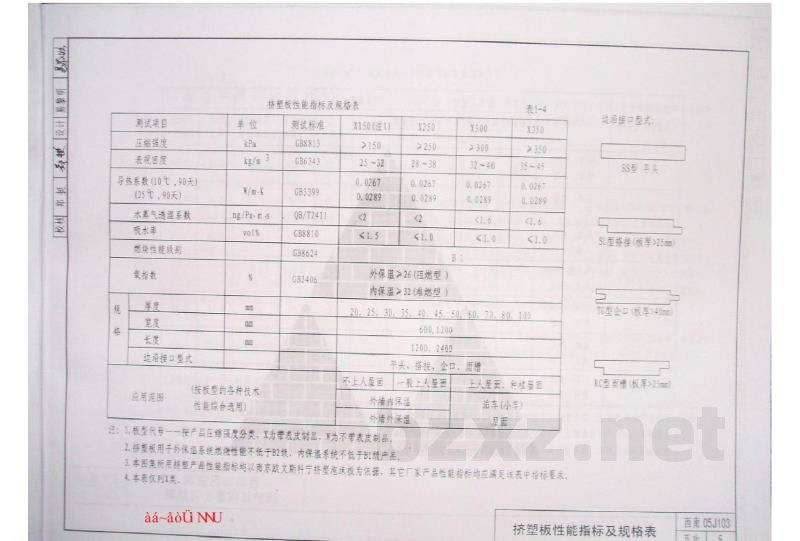

1.8 挤塑板性能指标及规格表
- X150：压缩强度>150kPa，表观密度25-32kg/m³，导热系数0.0267 W/m·K，吸水率≤1.0%，燃烧性能B级。
- X250：压缩强度>250kPa，表观密度28-38kg/m³，导热系数0.0267 W/m·K，吸水率≤1.0%，燃烧性能B级。
- X300：压缩强度>300kPa，表观密度32-40kg/m³，导热系数0.0267 W/m·K，吸水率≤1.0%，燃烧性能B级。
- X350：压缩强度>350kPa，表观密度35-45kg/m³，导热系数0.0267 W/m·K，吸水率≤1.0%，燃烧性能B级。

1.9 热工设计分区
根据西南地区各城市平均温度分为不同热工分区，提供不同气候区（如寒冷地区、夏热冬冷地区等）建筑外墙、隔墙、楼板、地面等部位的传热系数限值参考。
