皖2005J112 住宅防火型烟气集中排放系统

安徽省工程建设标准设计

住宅防火型烟气集中排放系统

(脱卸式止回阀自动隔火装置)

安徽省工程建设标准设计办公室
2005.9 合肥

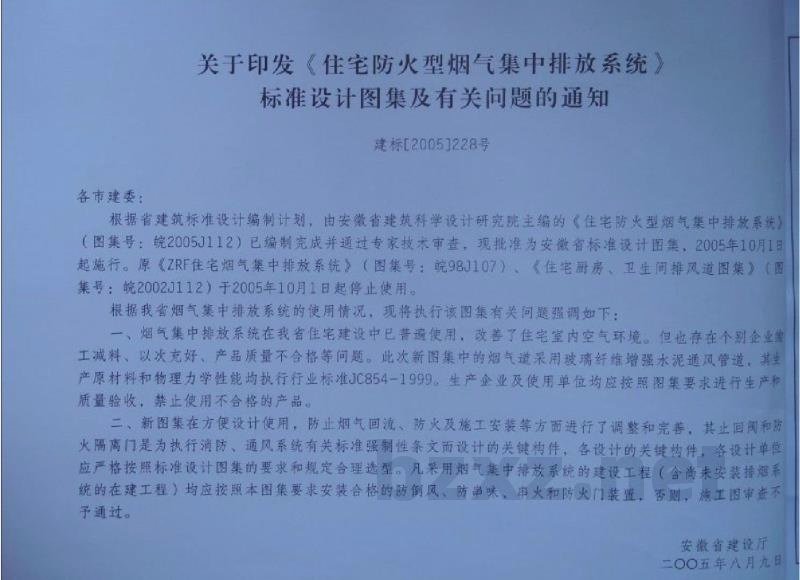

关于印发《住宅防火型烟气集中排放系统》
标准设计图集及有关问题的通知

建标[2005]228号

各市建委：

根据省建筑标准设计编制计划，由安徽省建筑科学设计院主编的《住宅防火型烟气集中排放系统》（图集号：皖2005J112）已编制完成并通过专家技术审查。现批准为安徽省标准设计图集，自2005年10月1日起施行。原《ZRF住宅烟气集中排放系统》（图集号：皖98J107）、《住宅厨房、卫生间排风道图集》（图集号：皖2002J112）于2005年10月1日起停止使用。

根据我省烟气集中排放系统的使用情况，现将执行该图集有关问题强调如下：

1. 一、烟气集中排放系统在我省住宅建设中已普遍使用，改善了住宅室内空气环境。但也存在个别企业偷工减料、以次充好、产品质量不合格等问题。此次新图集集中的烟道采用玻璃纤维增强水泥通风管道，其生产原材料和物理力学性能均执行行业标准JC854-1999。生产企业及使用单位均应按照图集要求进行生产和质量验收，禁止使用不合格的产品。
2. 二、新图集在方便设计使用，防止烟气回流、防火及施工安装等方面进行了调整和完善。其止回阀和防烟隔离门是为执行消防、通风系统有关标准强制性条文而设计的关键构件，各设计单位应按照相关规范合理选型。凡采用烟气集中排放系统的建设工程（含尚未安装排烟系统的在建工程）均应按照本图集要求安装合格的防倒风、防串味、防火和防火门装置，否则，施工图审查不予通过。

安徽省建设厅
二〇〇五年八月九日

住宅防火型烟气集中排放系统

(脱卸式止回阀自动隔火装置)

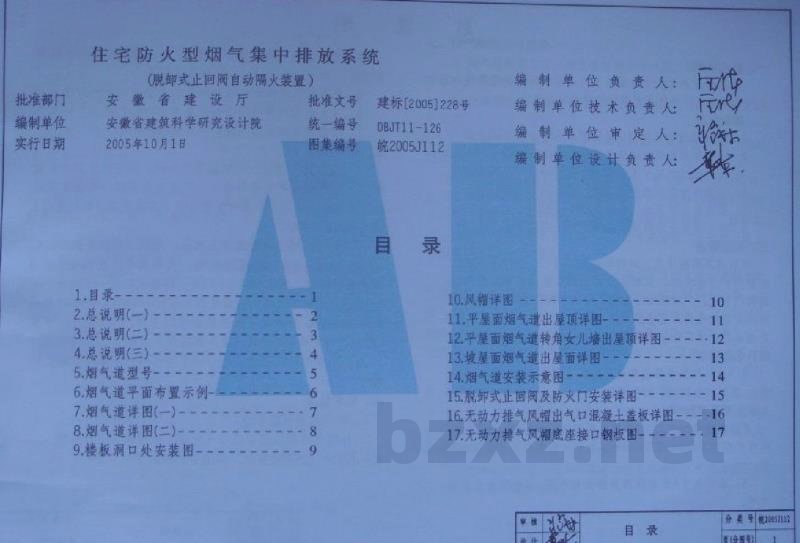

目 录
