苏J09-2004 墙身、楼地面变形缝

江苏省工程建设标准设计图集
墙身、楼地面变形缝 (苏J09-2004)

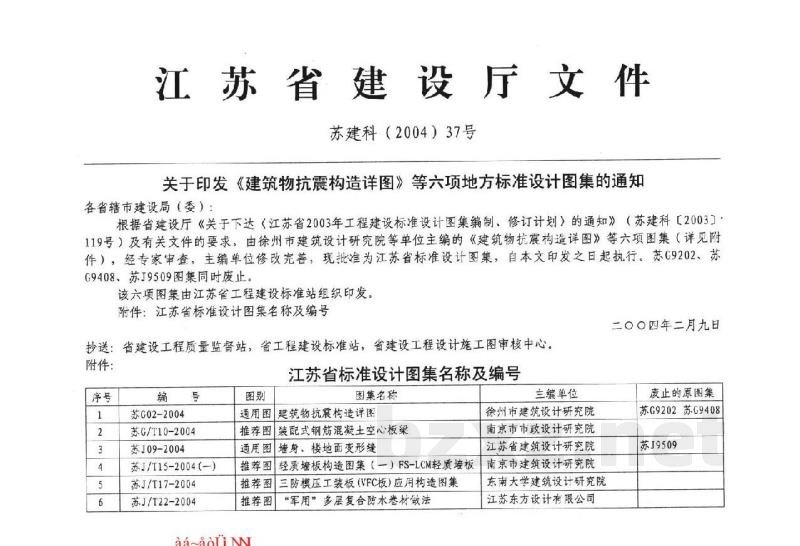

关于印发《建筑物抗震构造详图》等六项地方标准设计图集的通知
苏建科〔2004〕37号

各省辖市建设局（委）：
根据省建设厅《关于下达《江苏省2003年工程建设标准设计图集编制、修订计划》的通知》（苏建科〔2003〕119号）及有关文件的要求，由徐州市建筑设计研究院等单位主编的《建筑物抗震构造详图》等六项图集（详见附件），经专家审查，主编单位修改完善，现批准为江苏省标准设计图集，自本文印发之日起执行。苏G9202、苏G9408、苏J9509图集同时废止。该六项图集由江苏省工程建设标准站组织印发。

附件：江苏省标准设计图集名称及编号
1. 苏G02-2004 建筑物抗震构造详图 (通用图)
2. 苏G/T10-2004 装配式钢筋混凝土空心板墙 (推荐图)
3. 苏J09-2004 墙身、楼地面变形缝 (通用图)
4. 苏J/T15-2004 轻质墙板构造图集（一） (推荐图)
5. 苏J/T17-2004 FS-LCM轻质墙板三防模压工装板（VFC板）应用构造图集 (推荐图)
6. 苏J/T22-2004 “军用”多层复合防水卷材做法 (推荐图)

---

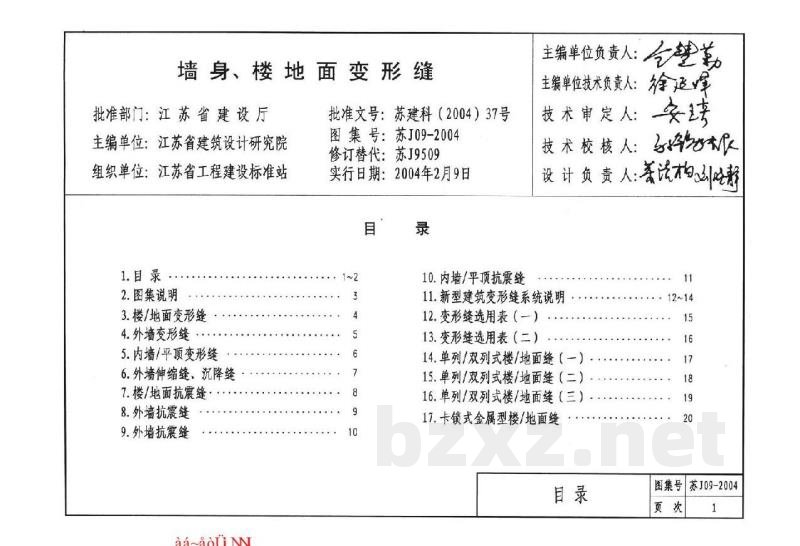

图集名称：墙身、楼地面变形缝
图集号：苏J09-2004
批准文号：苏建科〔2004〕37号
修订替代：苏J9509
实行日期：2004年2月9日
主编单位：江苏省建筑设计研究院
组织单位：江苏省工程建设标准站

目录：
1. 图集说明
2. 楼/地面变形缝
3. 外墙变形缝
4. 内墙/平顶变形缝
5. 外墙伸缩缝、沉降缝
6. 楼/地面抗震缝
7. 外墙抗震缝
8. 内墙/平顶抗震缝
9. 新型建筑变形缝系统说明
10. 变形缝选用表（一）
11. 变形缝选用表（二）
12. 单列/双列式楼/地面缝（一）
13. 单列/双列式楼/地面缝（二）
14. 单列/双列式楼/地面缝（三）
15. 卡锁式金属型楼/地面缝
16. 防滑型楼/地面变形缝
17. 金属型楼/地面变形缝
18. 可选择装饰材料楼/地面平接抗震缝
19. DPS铝合金地面抗震缝的构造变化示意
20. 铝合金地面平接/转角抗震缝
21. 承重型铝合金楼/地面平接变形缝
22. 封缝型橡胶外墙缝
23. 封缝型金属外墙缝
24. 内嵌式内墙/平顶缝
25. 卡锁式内墙/平顶变形缝
26. 盖板型内墙/平顶缝（一）
27. 盖板型内墙/平顶缝（二）
28. 盖板型内墙/平顶缝（三）
29. 金属框架弹性密封带吊平顶缝
30. 金属型屋面缝
31. 铝合金屋面平接/转角抗震缝连接节点
32. 防火带构造示意及耐火极限
33. I类型防火带连接做法示意
34. II类型防火带连接做法示意

图集说明：
1. 本图集为江苏省建筑配件图集。
2. 本图集适用于一般民用建筑，满足常用标准的使用要求。一些特殊的专业性强、标准很高的构造详图未予编入。
3. 本图集根据现行规范、规定编制。现行规范如有修订，应执行修订后新的规范、规定。
4. 本图集在原苏J9509的基础上修订，新增的各种新型材料变形缝为该图集的推荐建筑配件。
5. 本图集配件有多种做法，设计人员可按工程需要选用。
6. 本图集所注尺寸以毫米（mm）为单位。本图集中有部分尺寸以文字或符号表示可变数，具体尺寸应按工程需要由设计人员在单项工程中注明。
7. 选用本图集如有特殊要求（如质地、纹理、表面加工或施工安装等），设计人员应在单项工程中注明。
