西南13J103 挤塑聚苯板保温构造图集（屋面、外墙）

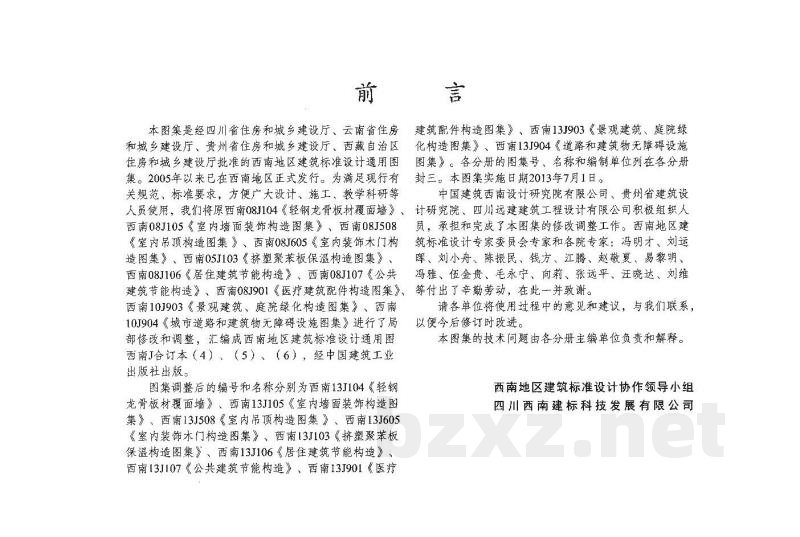

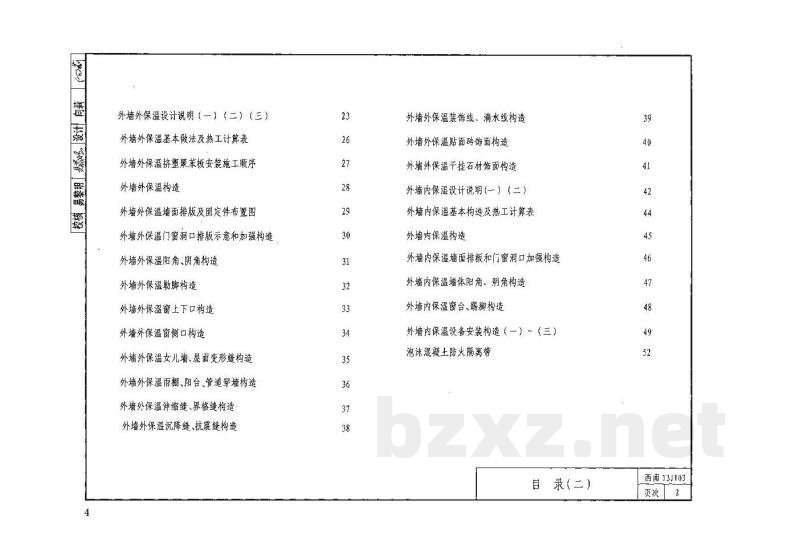

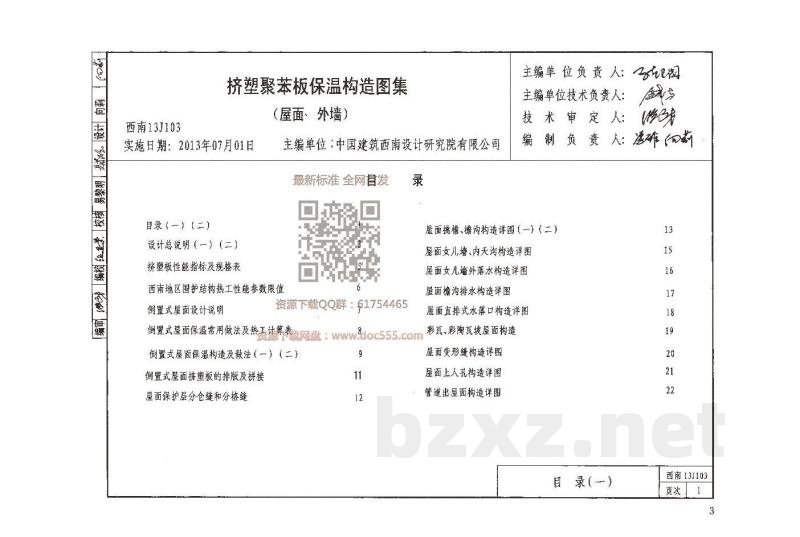

【前言】
本图集是经四川省、云南省、贵州省住房和城乡建设厅、西藏自治区住房和城乡建设厅批准的西南地区建筑标准设计通用图集。本图集是在原西南08J104《轻钢龙骨板材覆面墙》、西南08J105《室内墙面装饰构造图集》、西南08J508《室内吊顶构造图集》、西南08J605《室内装饰木门构造图集》、西南05J103《挤塑聚苯板保温构造图集》、西南08J106《居住建筑节能构造》、西南08J107《公共建筑节能构造》、西南08J901《医疗建筑配件构造图集》、西南10J903《景观建筑、庭院绿化构造图集》、西南10J904《城市道路和建筑物无障碍设施图集》等图集的基础上进行局部修改和调整，汇编而成。本图集由中国建筑西南设计研究院有限公司、贵州省建筑设计研究院、四川远建建筑工程设计有限公司等单位承担完成。本图集实施日期为2013年7月1日。

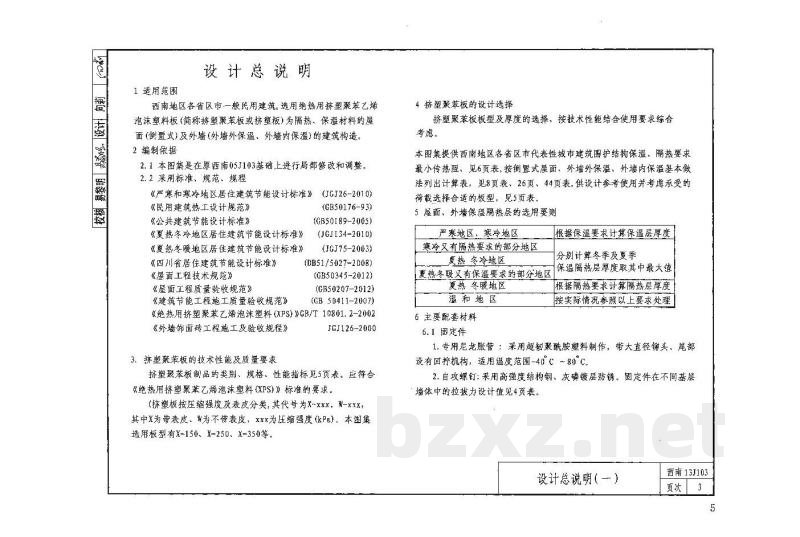

【设计总说明】

1. 适用范围
本图集适用于西南地区各省区市一般民用建筑。选用绝热用挤塑聚苯乙烯泡沫塑料板（简称挤塑聚苯板或挤塑板）作为隔热、保温材料的屋面（倒置式）及外墙（包括外墙外保温、外墙内保温）的建筑构造设计。

2. 编制依据
本图集在原西南05J103基础上进行局部修改和调整，参考标准及规范包括：
- 《严寒和寒冷地区居住建筑节能设计标准》(JGJ26-2010)
- 《公共建筑节能设计标准》(GB50189-2005)
- 《夏热冬冷地区居住建筑节能设计标准》(JGJ75-2003)
- 《夏热冬暖地区居住建筑节能设计标准》(JGJ34-2010)
- 《四川省既有建筑节能设计标准》(DB51/5027-2008)
- 《屋面工程技术规范》(JGJ75-2003)
- 《屋面工程质量验收规范》(GB50207-2012)
- 《建筑节能工程施工质量验收规范》(GB50345-2012)
- 《外墙饰面砖工程施工及验收规程》(JGJ126-2000)
- 《绝热用挤塑聚苯乙烯泡沫料(XPS)》(GB/T10801.2-2002)

3. 挤塑聚苯板的技术性能及质量要求
挤塑聚苯板制品的类别、规格及性能指标见图集相关表格。其代号按压缩强度及表皮分为：X-xxx（带表皮）和W-xxx（不带表皮），其中xxx代表压缩强度（kPa）。本图集选用板型包括X-150、X-250、X-350等。

4. 挤塑聚苯板的设计选择
挤塑聚苯板的板型及厚度应结合技术性能与使用要求综合考虑。设计时应按倒置式屋面、外墙外保温、外墙内保温的基本做法及热工计算表进行计算，并考虑承受荷载选择合适的板型。

5. 主要配套材料
5.1 固定件：
- 专用尼龙胀管：采用超韧聚酰胺塑料制作，带大直径铆头，适用温度范围为-40°C～80°C。
- 自攻螺钉：采用高强度结构钢，表面经灰磷镀层防锈。
- 固定件在基层墙体中的拉拔力设计值参考：
- 钢筋混凝土墙体 (C25)：0.4kN
- 烧结实心砖墙体 (MU10)：0.32kN
- 多孔砖墙体 (MU10)：0.32kN
- 混凝土空心砌块墙体 (MU10)：0.32kN

5.2 耐碱玻纤网格布：采用抗碱高分子化合物涂塑玻璃纤维网格布。其技术要求包括孔径、幅宽、抗拉强度及耐碱保留率。

5.3 嵌缝材料：
- 密封膏：采用聚氨酯或硅酮建筑密封胶。
- 填充材料：变形缝及保温层分格缝填充材料采用聚苯条；密封膏的背衬材料用发泡聚乙烯圆棒，其直径按缝宽的1.3倍选用。

5.4 饰面材料：
- 涂料：选用水溶性高弹涂料。
- 面砖：材料及施工应符合《外墙饰面砖工程施工及验收规程》(JGJ126-2000)规定。面砖及结合层材料总重量应小于0.35kN/m²。

6. 其他说明
4.1 图集尺寸单位除另有注明外，均以毫米（mm）为单位。
4.2 本图集设计依据的标准和规范除注明外，均应严格执行。如遇国家标准、规范更新，应以最新标准为准。
