苏J19-2009 住宅烟气集中排放系统

江苏省工程建设标准设计：住宅烟气集中排放系统 (苏J19—2009)

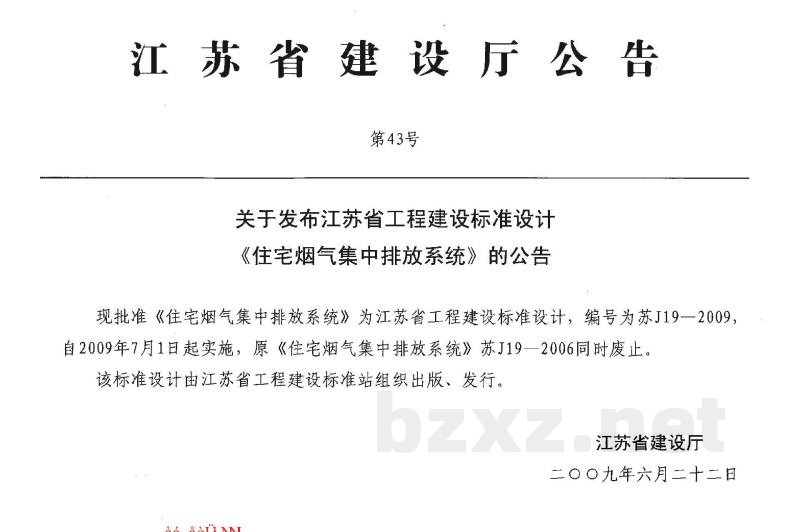

【江苏省建设厅公告】
江苏省建设厅公告 第43号
关于发布江苏省工程建设标准设计《住宅烟气集中排放系统》的公告
现批准《住宅烟气集中排放系统》为江苏省工程建设标准设计，编号为苏J19—2009，自2009年7月1日起实施。原《住宅烟气集中排放系统》苏J19—2006同时废止。该标准设计由江苏省工程建设标准站组织出版、发行。
江苏省建设厅
二〇〇九年六月二十二日

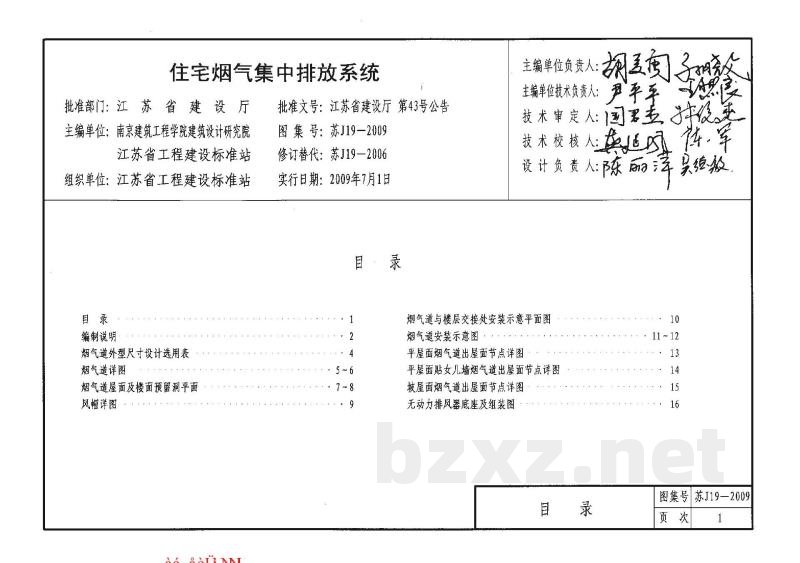

目录
1. 编制说明
2. 烟气道技术要求
3. 烟气道与楼层交接处安装示意平面图
4. 烟气道安装示意图
5. 平屋面烟气道出屋面节点详图
6. 平屋面贴女儿墙烟气道出屋面节点详图
7. 坡屋面烟气道出屋面节点详图
8. 无动力排风器底座及组装图

1. 适用范围
本图集适用于三十五层及三十五层以下且建筑高度不超过100m的住宅厨房、卫生间烟气集中排放系统。

2. 编制依据
《建筑设计防火规范》GB50016—2006
《高层民用建筑设计防火规范》GB50045—1995（2005版）
《建筑通风和排烟系统用防火阀门》GB15930—2007
《住宅建筑规范》GB50368—2005
《城镇燃气设计规范》GB50028—2006
《住宅厨房，卫生间排气道》JG/T194—2006
《玻璃纤维增强水泥排气管道》JC/T854—2008
《耐碱玻纤网格布》JG/T841—2007
《排油烟气防火止回阀》GA/T798—2008
《江苏省住宅设计标准》DGJ32/J263

3. 系统说明
3.1 本烟气集中排放系统由脱排油烟机（卫生间使用通风器）、排油烟气防火止回阀（以下称防火止回阀）、烟气道及防回风风帽（或无动力排风器）组成。
3.2 厨房烟气道按每个厨房排风量300m³/h设计；卫生间烟气道按每个卫生间排风量100m³/h设计。
3.3 本系统的防火止回阀如为专利产品，应获得专利持有人授权的使用许可证明。
3.4 烟气道进气口附近不得设置影响排气管安装的管线、设施等障碍物。

4. 烟气道技术要求
4.1 烟气道是以耐碱高强度玻璃纤维网格布为增强材料的水泥砂浆薄壁构件，水泥应采用强度等级不低于32.5的快硬硫铝酸盐水泥或低碱度硫酸盐水泥，采用中砂，水泥与砂的配比为1:3。烟气道壁厚应均匀。在有可靠措施确保烟气道运输和安装过程中烟气道壁不出现裂纹的前提下，可不采用加强刚度隔板。
4.2 烟气道的性能应符合JC/T854-2008的要求，主要性能指标如下：
- 一等品：体积密度1.7~2.1g/cm³，吸水率≤12.0%，抗弯强度≥13.0MPa，抗冲击强度>8.0kJ/m²，垂直承载>10kN，燃烧性能不燃。
- 合格品：吸水率≤18.0%，抗弯强度>10.0MPa，抗冲击强度>6.0kJ/m²，垂直承载>90kN。
4.3 本图集中的烟气道按2.8m层高预制，标志长度为2800mm。非标构件可按设计要求另行加工，并在设计选型时注明。
4.4 风帽底座采用C30细石混凝土，壁厚100mm，内配中60150双层双向钢筋，现场浇筑。

5. 防火止回阀技术要求
5.1 防火止回阀为整体式全金属构件，宜采用不锈钢材质，同时具备防火、防止烟气倒灌和出口向上导风的功能。
