皖2016J126 外墙外保温系统（十三）膨胀珍珠岩保温板

安徽省工程建设标准设计

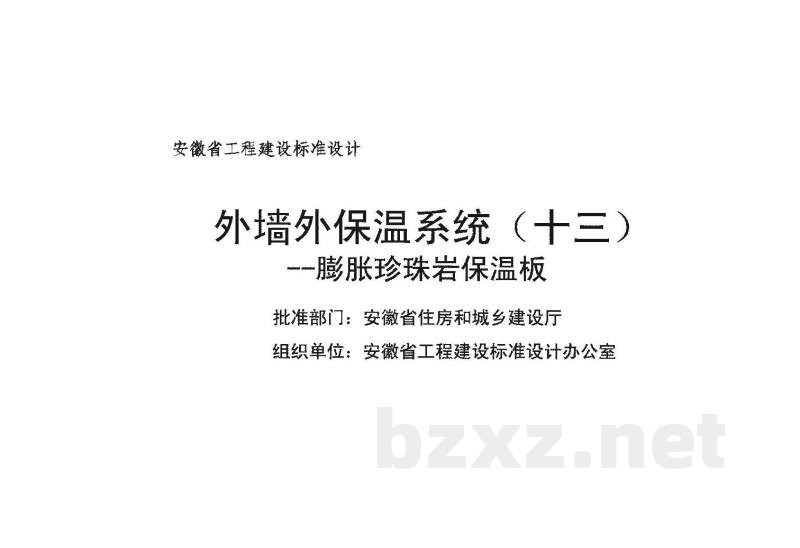

外墙外保温系统（十三）——膨胀珍珠岩保温板

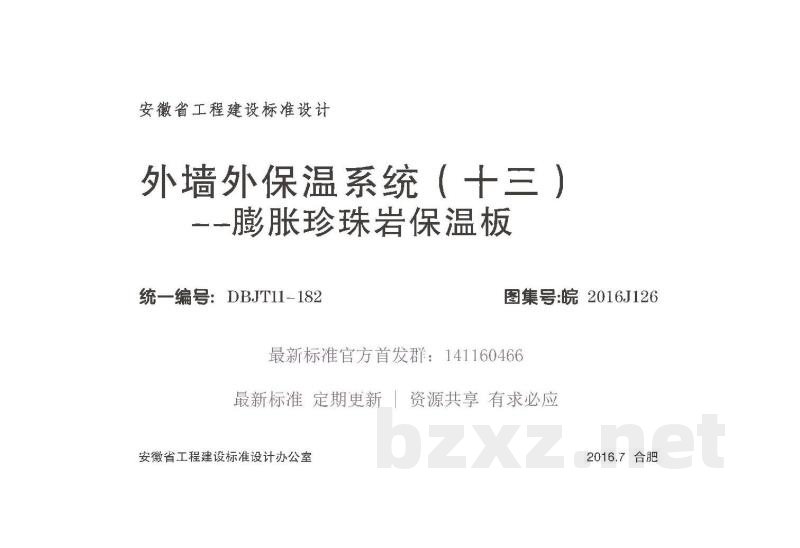

统一编号：DBJT11-182
图集号：皖2016J126

批准部门：安徽省住房和城乡建设厅
组织单位：安徽省工程建设标准设计办公室
实行日期：2016年08月01日

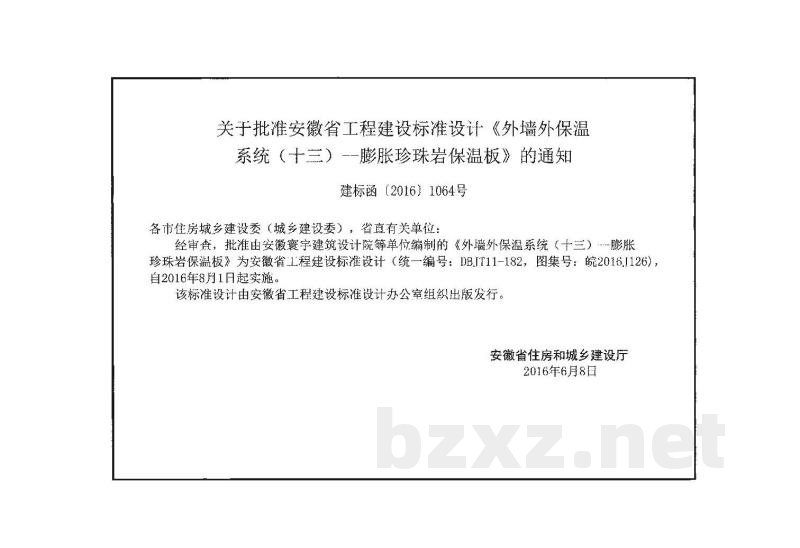

关于批准安徽省工程建设标准设计《外墙外保温系统（十三）——膨胀珍珠岩保温板》的通知（建标函【2016】1064号）：
各市住房城乡建设委（城乡建设委），省直有关单位：
经审查，批准由安徽寰宇建筑设计院等单位编制的《外墙外保温系统（十三）——膨胀珍珠岩保温板》为安徽省工程建设标准设计（统一编号：DBJT11-182，图集号：皖2016J126），自2016年8月1日起实施。该标准设计由安徽省工程建设标准设计办公室组织出版发行。

主编单位：安徽寰宇建筑设计院
参编单位：安徽铭源新型建材科技有限公司

编制组人员：
编制组负责人：陈姿

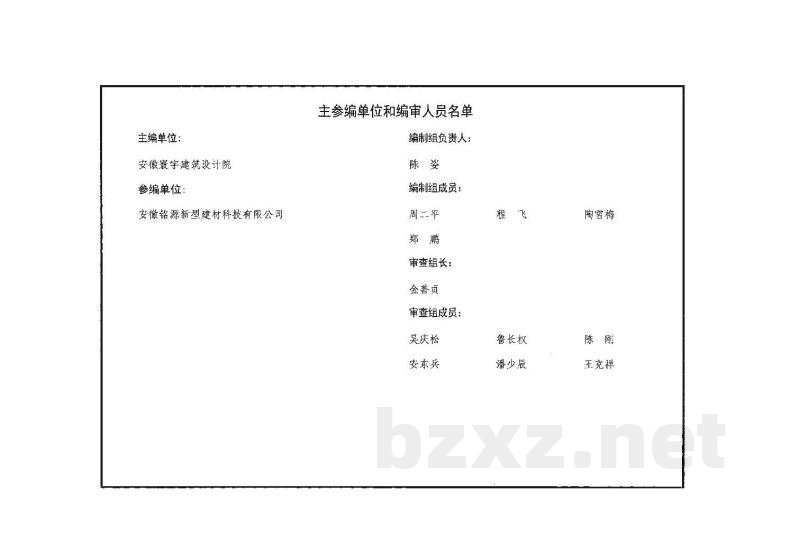

编制组成员：周二平、郑瓣
审查组长：金善贞
审查组成员：吴庆松、安东兵、程飞、鲁长权、潘少辰、陶霉梅、陈刚、王克祥

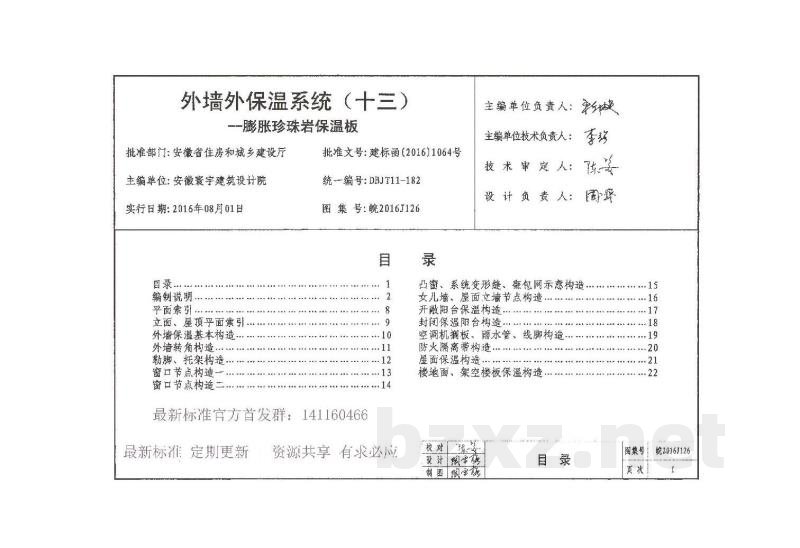

目录
1. 编制依据
2. 编制说明
3. 适用范围
4. 图集内容
- 外墙保温基本构造
- 外墙转角构造
- 裙脚、托架构造
- 窗口节点构造
- 凸窗、系统变形缝、包网示意构造
- 女儿墙、屋面立墙节点构造
- 开放阳台保温构造
- 封闭保温阳台构造
- 空调机搁板、雨水管、线脚构造
- 防火隔离带构造
- 屋檐保温构造
- 楼地面、架空楼板保温构造

1. 编制依据
本图集依据建标［2014］80号《安徽省住房城乡建设厅关于印发2014年度安徽省工程建设地方标准及标准设计图集（修订计划）的通知》进行编制。依据下列国家、行业及地方标准：
- GB 50016-2014 《建筑设计防火规范》
- GB 50176-2015 《民用建筑热工设计规范》
- GB 50189-2015 《公共建筑节能设计标准》
- GB 50411-2014 《建筑节能工程施工质量验收规范》
- GB 50345-2012 《屋面工程技术规范》
- GB 8624-2012 《建筑材料及制品燃烧性能分级》
- GB/T 14683-2003 《建筑密封胶》
- JGJ 144-2008 《外墙外保温工程技术规程》
- JGJ/T 235-2011 《建筑外墙防水工程技术规程》
- JG/T 366-2012 《外墙保温锚栓》
- JC/T 841-2007 《耐碱玻璃网布》
- JC/T 2298-2014 《膨胀珍珠岩保温板》
- DB34/ 1466-2011 《安徽省居住建筑节能设计标准》
- DB34/ 1467-2011 《安徽省公共建筑节能设计标准》
- DB34/T 2418-2015 《膨胀珍珠岩保温板外墙外保温系统》

2. 适用范围
2.1 本图集适用于建筑高度不超过100m的新建民用建筑、工业建筑和既有建筑节能改造的外墙外保温工程，也可用于楼面保温、平置式屋面保温和防火隔离带工程。
2.2 抗震设防烈度小于或等于7度的地区。
2.3 基层实体为钢筋混凝土墙和各种砌体墙。

3. 图集内容
3.1 膨胀珍珠岩保温板外墙外保温系统构造
3.2 膨胀珍珠岩保温板平置式屋面及楼面保温构造
3.3 膨胀珍珠岩保温板防火隔离带保温构造

4. 系统说明
4.1 系统组成：以膨胀珍珠岩保温板为保温材料，是由粘结层、保温层、辅助锚固、抹面层和饰面层（涂料饰面、面砖饰面或幕墙饰面）构成的外墙外保温系统。
4.2 膨胀珍珠岩保温板外墙外保温系统和配套材料性能指标：
4.2.1 性能指标：
- 耐候性：试验后系统不得出现开裂、空鼓或脱落现象。
- 粘结强度：防护层与保温层的拉伸粘结强度不应小于0.12MPa，破坏界面应位于保温层内。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
