苏G01-2003 建筑结构常用节点图集（江苏省工程建设标准设计图集）

江苏省工程建设标准设计图集：建筑结构常用节点图集（苏G01-2003）

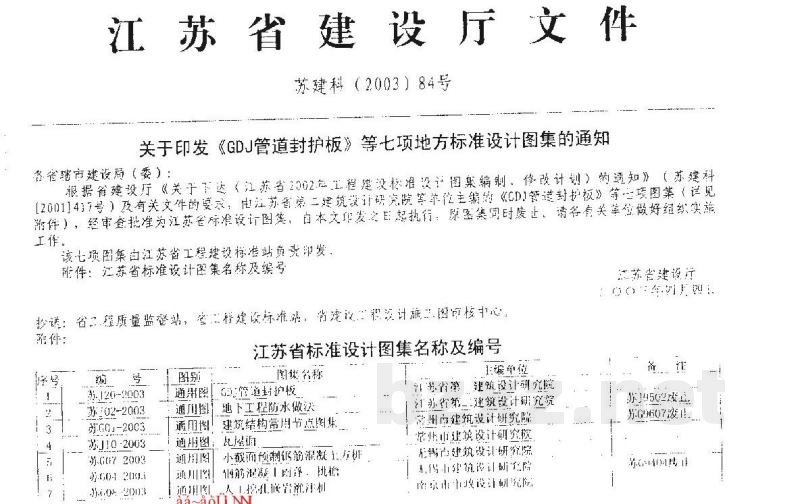

江苏省建设厅文件：苏建科（2003）84号
关于印发《GDJ管道封护板》等七项地方标准设计图集的通知

各省辖市建设局（委）：
根据省建设厅《关于下达（江苏省2002年工程建设标准设计图集编制、修改计划）的通知》（苏建科〔2001〕437号）及有关文件要求，由江苏省建筑设计研究院等单位主编的《GDJ管道封护板》等二项图集（详见附件），经审查批准为江苏省标准设计图集，自本文件印发之日起执行。原图集同时废止。

附件：江苏省标准设计图集名称及编号
1. GDJ管道封护板
2. 建筑结构常用节点图集（苏G01-2003）

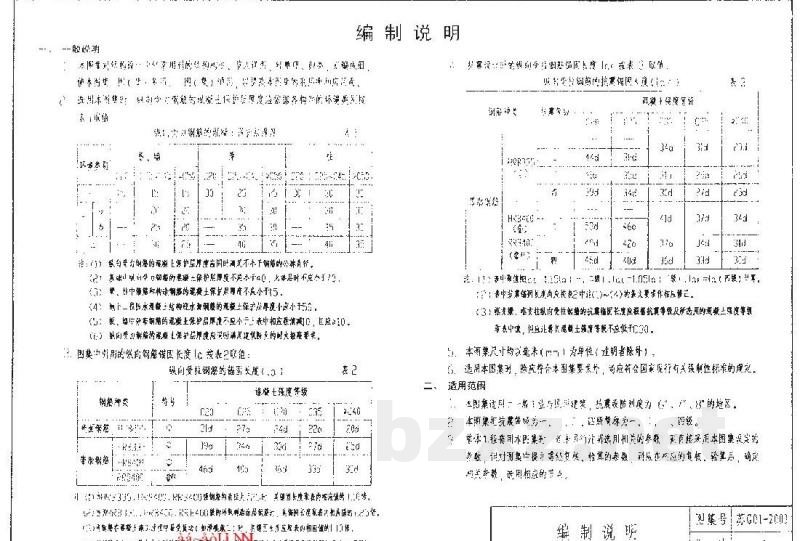

【建筑结构常用节点图集 (苏G01-2003) 编制说明】

一、设计依据
1. 《建筑结构设计统一标准》
2. 《建筑结构荷载规范》
3. 《建筑地基基础设计规范》
4. 《建筑给水制图标准》
5. 《建筑制图标准》

二、选用方法
在选用本图集进行设计时，可采用以下方法：
1. 引线索引法：在详图处使用引线，并按编号指引。
2. 文字说明法：在图纸中使用文字说明的形式指明节点详图的位置或编号。
3. 图集附注法：通过在图纸中设置附注，引用本图集的相应内容。

三、设计要求
本图集涉及建筑结构中常用的节点设计，包括基础、柱、梁、楼板等构件的构造与配筋。设计时应根据实际结构类型（如框架结构、剪力墙结构等）以及荷载条件，结合现行国家及地方规范进行合理设计。设计中应严格遵守钢筋等级、混凝土强度及构造尺寸等相关技术要求。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
