苏CS04-2006 村镇住房构造图集-给排水部分

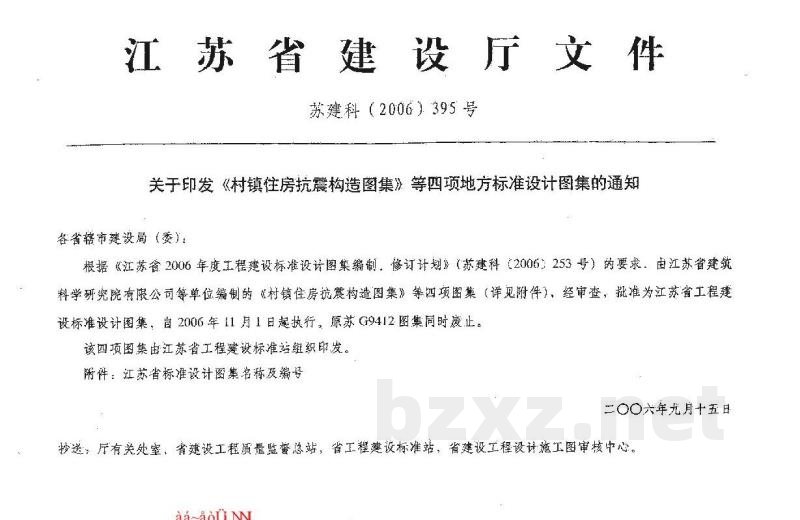

江苏省建设厅文件 苏建科〔2006〕395号
关于印发《村镇住房抗震构造图集》等四项地方标准设计图集的通知

各省辖市设局（委）：
根据《江苏省2006年度工程建设标准设计图集编制、修订计划》（苏建科〔2006〕253号）的要求，由江苏省建筑科学研究院有限公司等单位编制的《村镇住房抗震构造图集》等四项图集（详见附件），经审查，批准为江苏省工程建设标准设计图集，自2006年11月1日起执行。原苏G9412图集同时废止。该四项图集由江苏省工程建设标准站组织印发。

附件：江苏省标准设计图集名称及编号

二〇〇六年九月十五日

抄送：厅有关处室，省建设工程质量监督总站，省工程建设标准站，省建设工程设计施工图审核中心。

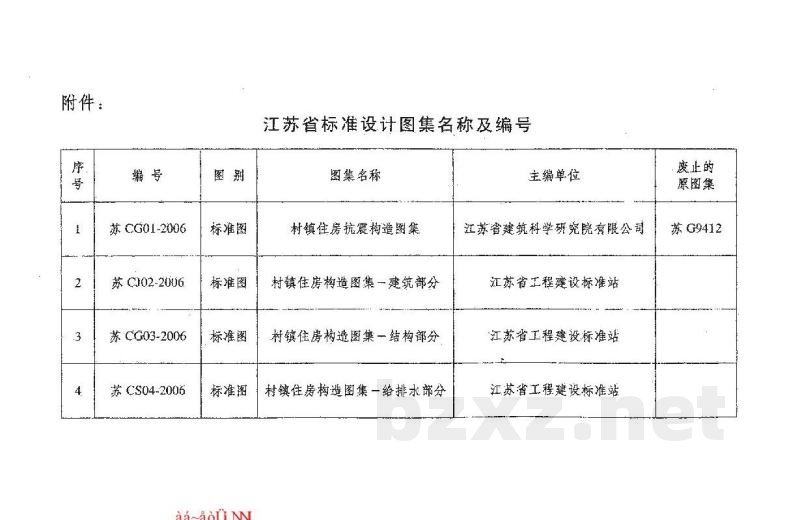

【附件：江苏省标准设计图集名称及编号】
序号 | 图集号 | 图集名称 | 废止的图集
1 | 苏CG01-2006 | 村镇住房抗震构造图集 | 苏G9412
2 | 苏CJ02-2006 | 村镇住房构造图集—建筑部分 | -
3 | 苏CG03-2006 | 村镇住房构造图集—结构部分 | -
4 | 苏CS04-2006 | 村镇住房构造图集—给排水部分 | -

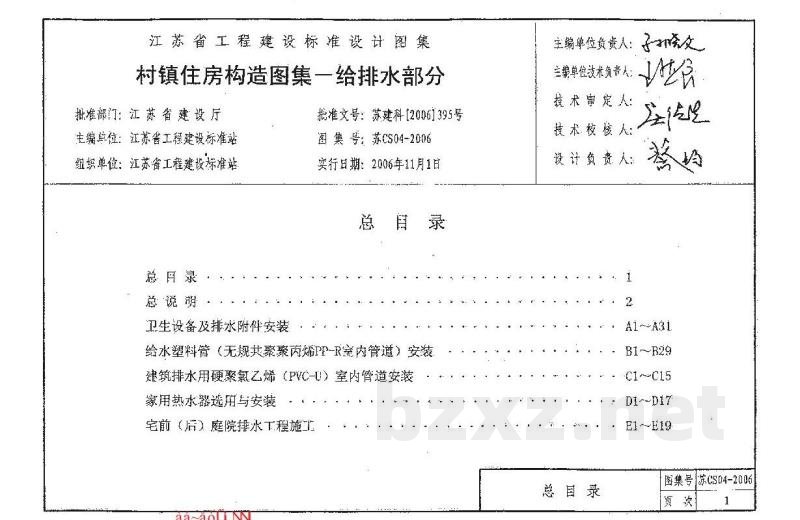

【图集基本信息】
图集名称：村镇住房构造图集—给排水部分
批准文号：苏建科〔2006〕395号
图集号：苏CS04-2006
实行日期：2006年11月1日
主编单位：江苏省工程建设标准站

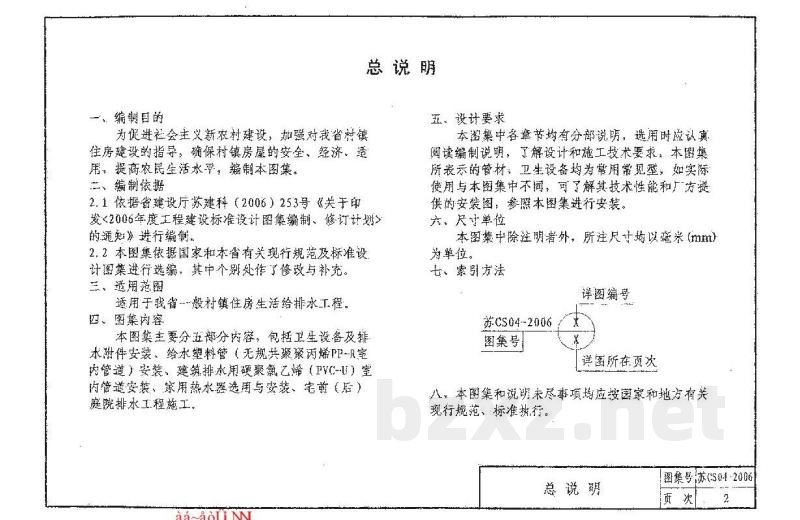

【总说明】
一、编制目的
为推进社会主义新农村建设，加强对我省镇住房建设的指导，确保村镇房屋的安全、经济、适用，提高农民生活水平，编制本图集。

二、编制依据
2.1 依据省建设厅苏建科〔2006〕253号《关于印发〈2006年度工程建设标准设计图集编制、修订计划〉的通知》进行编制。
2.2 本图集依据国家和本省有关现行规范及标准设计图集进行选编，其中个别处作了修改与补充。

三、适用范围
适用于我省一般村镇住房生活给排水工程。

四、图集内容
本图集主要包括：卫生设备及排水附件安装、给水塑料管（无规共聚聚丙烯PP-R室内管道）安装、建筑排水用硬聚氯乙烯（PVC-U）室内管道安装、家用热水器选用与安装、宅前（后）庭院排水工程施工。本图集中各章节均有分部说明，选用时应认真阅读编制说明，了解设计和施工技术要求。本图集所表述的管材、卫生设备均为常用常见型，如实际使用与本图集中不符，可了解其技术性能和厂家提供的安装图，参照本图集进行安装。

五、设计要求
（略）

六、尺寸单位
本图集中除注明者外，所注尺寸均以毫米（mm）为单位。

七、索引方法
详图编号、详图所在页次。

八、其他事项
本图集和说明未尽事项，应按国家和地方有关现行规范、标准执行。

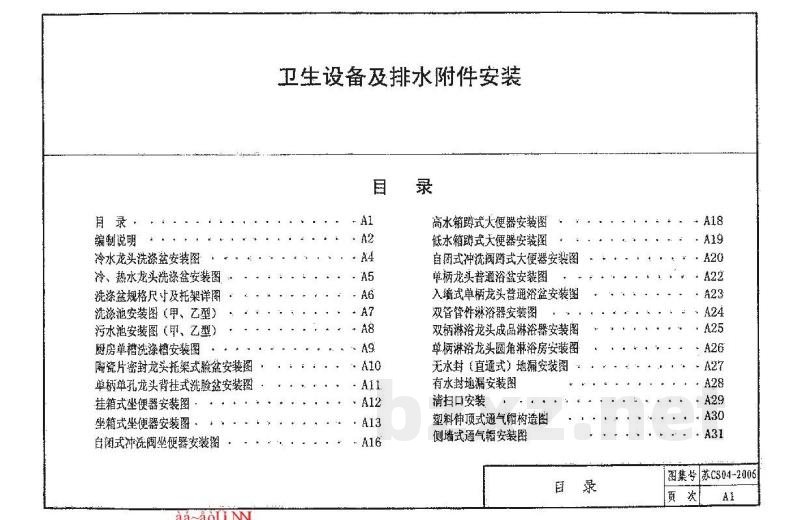

【图录：卫生设备及排水附件安装】
A1 冷水龙头洗涤盆安装图
A2 冷、热水龙头洗涤盆安装图
A4 洗涤盆规格尺寸及托架详见说明
A5 洗涤池安装图（甲，乙型）
A6 污水池安装图（甲，乙型）
A7 厨房单槽洗涤槽安装图
A8 陶瓷片密封龙头托架式洗脸盆安装图
A9 单柄单孔龙头背挂式洗脸盆安装图
A10 挂箱式坐便器安装图
A11 坐箱式坐便器安装图
A12 自闭式冲洗功能便器安装图
A13 高水箱式大便器安装图
A16 低水箱式大便器安装图
A18 自闭式冲洗阀式大便器安装图
A19 单柄龙头普通浴盆安装图
A20 二管式淋浴器安装图
A22 双柄淋浴龙头成品淋浴器安装图
A23 单柄淋浴龙头圆角淋浴房安装图
A24 无水封（直通式）地漏安装图
A25 有水封地漏安装图
A26 清扫口安装图
A27 塑料伸顶式通气帽构造图
A28 侧墙式通气帽安装图

【编制说明】
1. 适用范围
适用于本省地区村镇住房室内卫生设备及排水附件安装。

2. 各类卫生设备安装中所用的管材与连接
2.1 冷热水管：本图集中图示冷水用建筑给水硬聚氯乙烯管道（PVC-U）给水管道，热水用聚丙烯管道（PP-R）。PVC-U管采用胶粘剂粘接，PP-R管采用热熔连接（需使用专用热熔器）。此两类管材与金属管配件、阀门连接时，PVC-U管采用注塑型螺纹管件，PP-R管采用带金属嵌件的过渡接头螺纹连接。
2.2 排水管：除卫生洁具带成套管件外，采用金属管与建筑排水用硬聚氯乙烯管（PVC-U）螺纹管接头，或硬聚氯乙烯排水管与建筑排水用硬聚氯乙烯管件采用粘接。
2.3 成品淋浴器安装：采用金属管。
2.4 冷热水管采用建筑给水用内涂塑钢管时，其管件连接同传统的镀锌钢管安装方式。

3. 排水附件技术要求及选用
3.1 地漏
3.1.1 水封地漏：水封高度 ≥ 50mm。
3.1.2 地漏本体设置防水环 10~20mm。
3.1.3 地漏设置点应比排水面处的地面低 5~10mm，并确保地漏安装处无渗漏。
3.2 清扫口：用于排水横管的单向清通。
3.3 通气帽
3.3.1 伸顶通气帽：用于管道允许伸出屋面，设在排污或通气立管的顶部。
3.3.2 侧式通气帽：用于无法伸出屋顶的情况下。

4. 尺寸与管径对照
本图集所注尺寸（除管螺纹外）均以毫米（mm）计。
公称直径 (DN) | 外径 (de)
20 | 25
25 | 32
32 | 40
40 | 50
50 | 63
63 | 75
75 | 85
90 | 110
110 | 110
