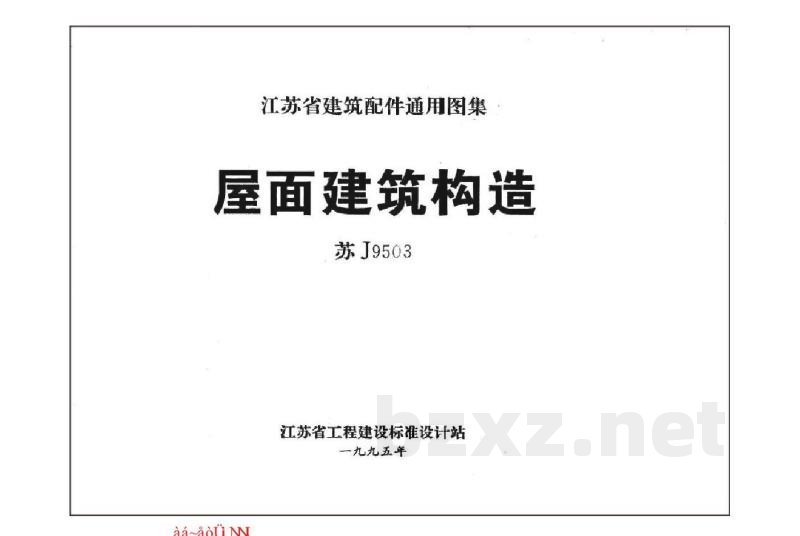

苏J9503 屋面建筑构造

江苏省建筑配件通用图集
屋面建筑构造
苏J9503

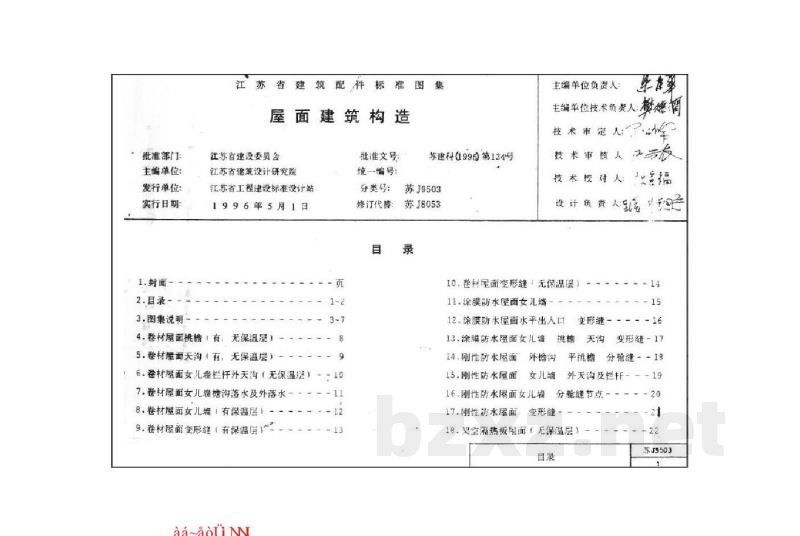

批准部门：江苏省建设委员会
主编单位：江苏省建筑设计研究院
发行单位：江苏省工程建设标准设计站
实行日期：1996年5月1日
批准文号：苏建科（1996）第134号
统一编号：苏J9503
修订代替：苏J8053

【目录】
1. 封面
2. 目录
3. 图集说明
4. 卷材屋面挑檐（有，无保温层）
5. 卷材屋面天沟（有，无保温层）
6. 卷材屋面女儿墙栏杆外天沟（无保温层）
7. 卷材屋面女儿墙槽沟落水及外落水
8. 卷材屋面女儿墙（有保温层）
9. 卷材屋面变形缝（有保温层）
10. 卷材屋面变形缝（无保温层）
11. 涂膜防水屋面女儿墙挑檐
12. 涂膜防水屋面水平出入口
13. 涂膜防水屋面女儿墙挑檐、变形缝
14. 刚性防水屋面外接缝
15. 刚性防水屋面女儿墙挑檐、分舱缝
16. 刷涂防水屋面女儿墙分舱缝节点
17. 刚性防水屋面变形缝
18. 架空隔热板屋面（无保温层）
19. 架空隔热板屋面（有保温层）
20. 架空板屋面排水面
21. 种植屋面
22. 花园种植屋面蓄水覆土屋面之一
23. 花园种植屋面蓄水覆土屋面之二
24. 天然草皮屋面
25. 倒置式屋面详图
26. 多层次防水屋面女儿墙出屋面
27. 斜坡檐口女儿墙
28. 瓦屋面排水
29. 瓦屋面山墙顶
30. 现浇屋面板分格缝
31. 预制屋面板板缝
32. 预制屋面板板缝排气槽构造
33. 保温屋面排气管排气孔构造之一
34. 保温屋面排气管排气孔构造之二
35. 平屋面天窗大样
36. 平屋面无变形缝屋面出入口
37. 平屋面上人孔
38. 砖砌烟囱泛水
39. 瓦屋面烟囱泛水
40. 管道出屋面泛水
41. 瓦屋面排气管
42. 屋面内排水暗管
43. 铸铁承水管、透气管泛水
44. 铸铁罩
45. 水斗及水落管

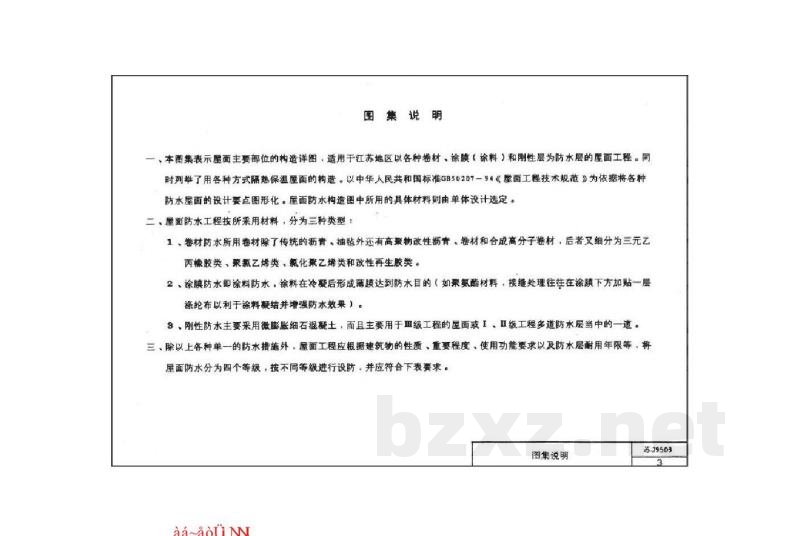

【图集说明】
一、本图集表示屋面主要部位的构造详图，适用于江苏地区以各种卷材（高聚物改性沥青卷材、合成高分子卷材，包括三元乙丙橡胶类、聚氯乙烯类、氯化聚乙烯类和改性再生胶类）、涂膜及刚性层为防水层的屋面工程。同时列举了用各种方式隔热保温屋面的构造，以中华人民共和国标准 GB50207-1994《屋面工程技术规范》为依据，将各种防水屋面的设计要点图形化。屋面防水构造图中所用的具体材料则由单体设计选定。

二、屋面防水工程按所采用材料，分为三种类型：
1. 卷材防水：除了传统的沥青、抽毡外，还有高聚物改性沥青卷材和合成高分子卷材（细分为三元乙丙橡胶类、聚氯乙烯类、氯化聚乙烯类和改性再生胶类）。
2. 涂膜防水：即涂料防水，涂料在冷凝后形成薄膜达到防水目的（如聚氨酯材料，接缝处理往往在涂膜下方加贴一层涤纶布以利于涂料凝结并增强防水效果）。
3. 刚性防水：主要采用微膨胀细石混凝土，主要用于Ⅲ级工程的屋面或Ⅰ、Ⅱ级工程多道防水层当中的一道。

三、屋面防水等级和设防要求：
屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层耐用年限等，将屋面防水分为四个等级进行设防，并应符合以下要求：

- 特别重要（特别重要的民用建筑和对防水有特殊要求的工业建筑）：防水层耐用年限 $ge$ 23年。选用材料：高性能卷材、高分子改性材料、高性能涂料等。
- Ⅱ级（重要的工业与民用建筑、高层建筑）：防水层耐用年限 $ge$ 15年。选用材料：高聚物改性沥青卷材、高性能防水涂料等。
- Ⅲ级（一般的工业与民用建筑）：防水层耐用年限 $ge$ 10年。选用材料：沥青、改性沥青、高聚物卷材、防水涂料等。
- Ⅳ级（非永久性建筑）：防水层耐用年限 $ge$ 5年。采用一道防水设防。
