苏J02-2003 地下工程防水做法

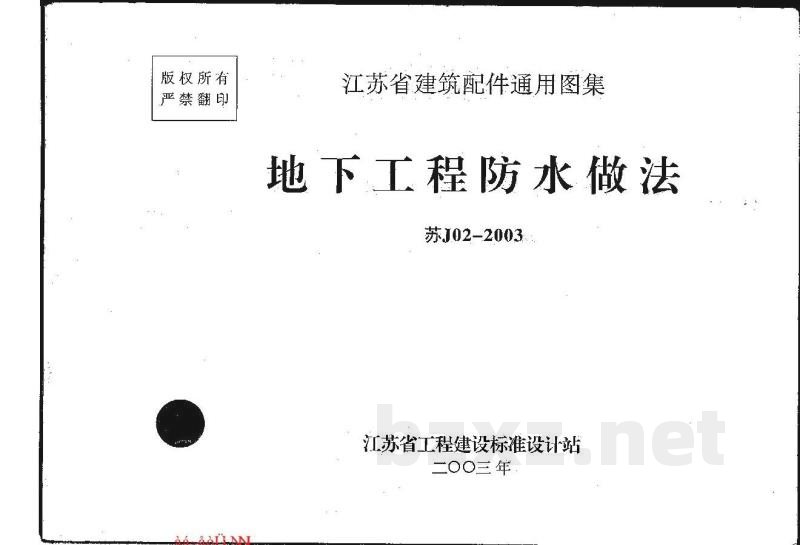

江苏省建筑配件通用图集：地下工程防水做法 (苏J02-2003)

批准部门：江苏省建设厅
主编单位：江苏省第二建筑设计研究院
发行单位：江苏省工程建设标准设计站
发行日期：2003年4月4日
批准文号：苏建科(2003)84号
分类号：苏J02-2003
修订替代：苏J9502

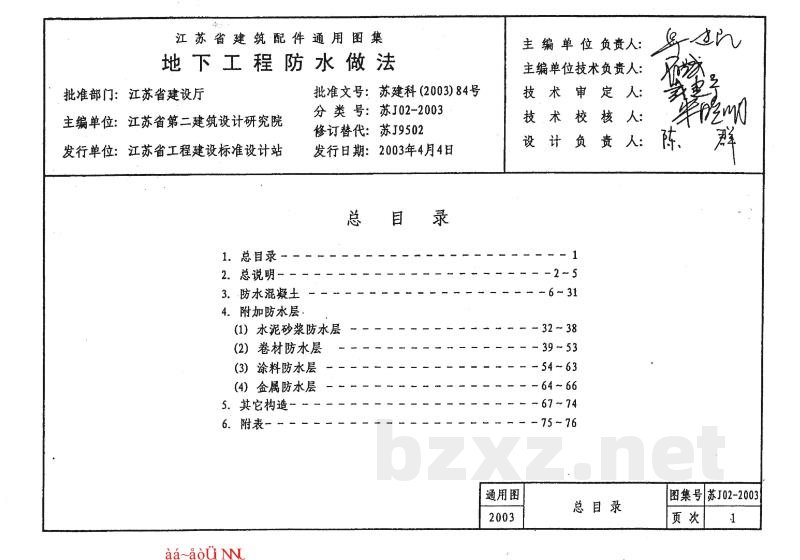

一、总目录
1. 总说明
2. 防水混凝土
3. 附加防水层
4. 其它构造
5. 附表

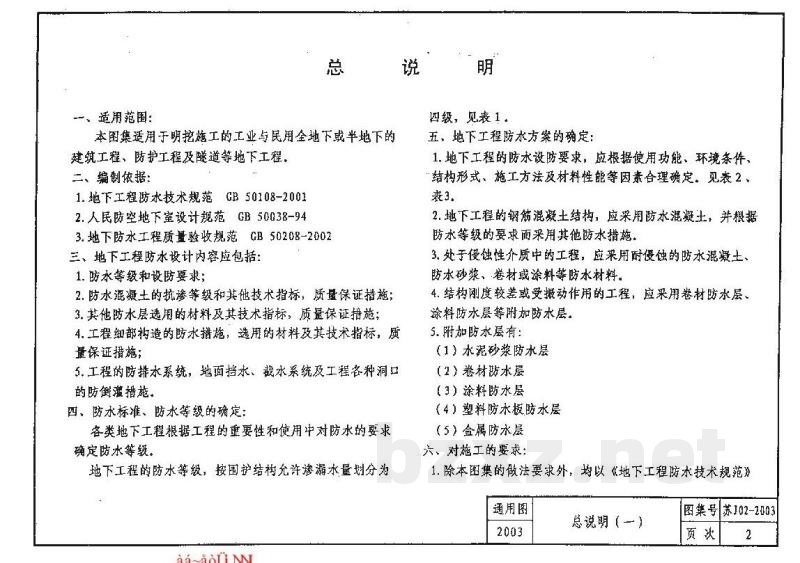

二、总说明

（一）适用范围
本图集适用于明挖施工的工业与民用全地下或半地下的建筑工程、防护工程及隧道等地下工程。

（二）编制依据
1. 《地下工程防水技术规范》GB50108-2001
2. 《人民防空地下室设计规范》GB50038-94
3. 《地下防水工程质量验收规范》GB50208-2002

（三）地下工程防水设计内容应包括：
1. 防水等级和设防要求；
2. 防水混凝土的抗渗等级和其他技术指标，质量保证措施；
3. 其他防水层选用的材料及其技术指标，质量保证措施；
4. 工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施；
5. 工程的防排水系统，地面挡水、截水系统及工程各种洞口的防倒灌措施。

（四）防水标准与防水等级的确定
各类地下工程根据工程的重要性和使用中对防水的要求确定防水等级。地下工程的防水等级按围护结构允许渗漏水量划分为一级至四级（见表1）。

（五）地下工程防水方案的确定
1. 地下工程的防水设防要求应根据使用功能、环境条件、结构形式、施工方法及材料性能等因素合理确定。
2. 地下工程的钢筋混凝土结构应采用防水混凝土，并根据防水等级的要求采用其他防水措施。
3. 处于侵蚀性介质中的工程，应采用耐侵蚀的防水混凝土、防水砂浆、卷材或涂料等防水材料。
4. 结构刚度较差或受动作用的工程，应采用卷材防水层、涂料防水层等附加防水层。
5. 附加防水层包括：
(1) 水泥砂浆防水层
(2) 卷材防水层
(3) 涂料防水层
(4) 塑料防水板防水层
(5) 金属防水层

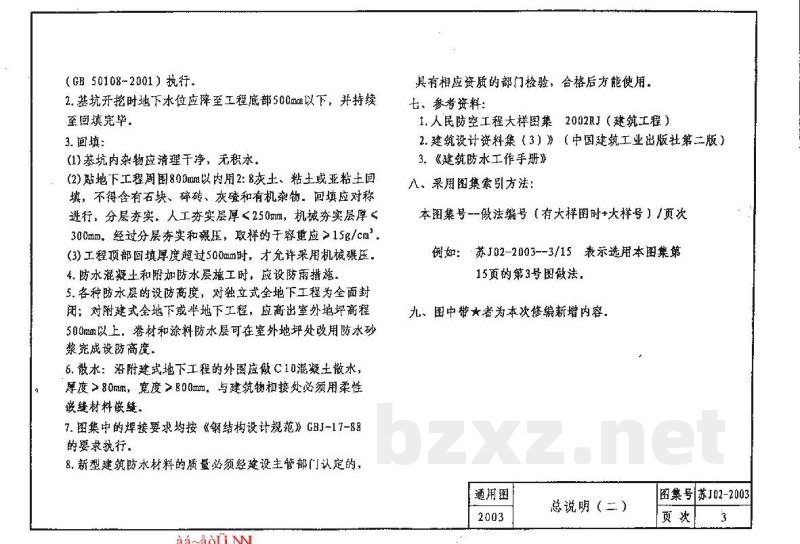

（六）对施工的要求
1. 除本图集的做法要求外，均以《地下工程防水技术规范》（GB50108-2001）执行。
2. 基坑开挖时，地下水位应维持在工程底部500mm以下，并持续至回填完毕。
3. 回填要求：
(1) 基坑内杂物应清理干净，无积水。
(2) 地下工程周边800mm以内用2:8灰土、粘土或亚粘土回填，不得含有石块、碎砖、灰碴和有机杂物。回填应对称进行，分层夯实。人工夯实层厚度 < 250mm，机械夯实层厚度 < 300mm。经过分层夯实和碾压，取样容重应 ≥ 1.5g/cm³。
(3) 工程顶部回填厚度超过500mm时，才允许采用机械碾压。
4. 防水混凝土和附加防水层施工时，应采取防雨措施。
5. 防水层设防高度：对于独立式全地下工程，应实现全面封闭；对于附建式全地下或半地下工程，应超出室外地坪高程500mm以上。卷材和涂料防水层可在室外地坪处改用防水砂浆完成设防高度。
6. 散水：沿附建式地下工程外围应做C10混凝土散水，厚度 > 80mm，宽度 > 800mm，与建筑物相接处必须用柔性嵌缝材料填实。
7. 焊接要求：所有集中焊接均按《钢结构设计规范》（GBJ-17-88）的要求执行。
8. 材料质量：新型建筑防水材料的质量必须经建设管理部门认定，并经具有相应资质的部门检验，合格后方能使用。

（七）参考资料
1. 《人民防空工程大样图集2002RJ（建筑工程）》
2. 《建筑设计资料集（3）》（中国建筑工业出版社第二版）
3. 《建筑防水工作手册》

（八）图集索引方法
采用“图集号--做法编号（有大样图时+大样号）/页次”的方法。例如：苏J02-2003--3/15 表示选用本图集第15页的第3号图做法。

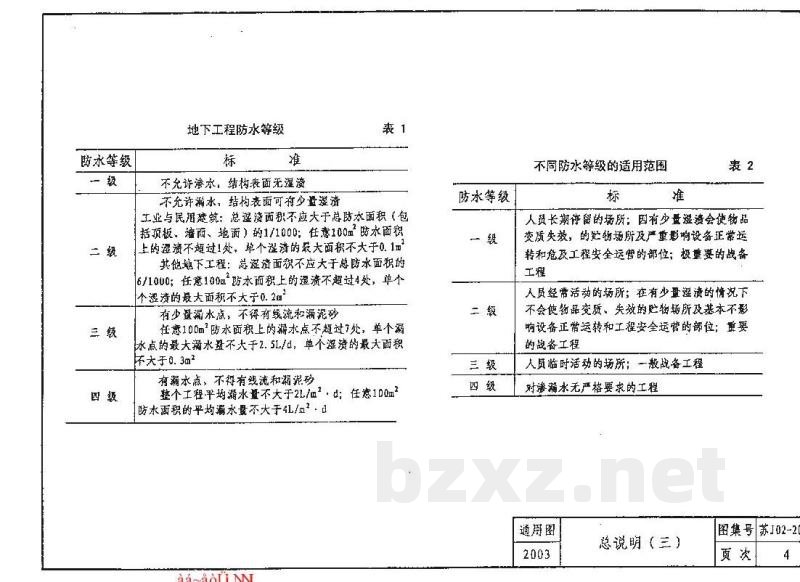

（九）防水等级标准（表1）
| 防水等级 | 渗漏标准 | 工业与民用建筑要求 | 其他地下工程要求 |
| :--- | :--- | :--- | :--- |
| 一级 | 不允许渗漏，结构表面无湿渍 | 不允许满水，结构表面可有少量湿渍。总湿渍面积不应大于总防水面积的1/1000；100㎡防水面积上的湿滴不超过1处，单个湿渍最大面积 ≤ 0.1㎡ | 不允许满水，结构表面可有少量湿渍。总湿渍面积不应大于总防水面积的6/1000；任意10m防水面积上的湿渍不超过4处，单个湿渍最大面积 ≤ 0.2㎡ |
| 二级 | 有少量漏水点，不得有线流和漏泥砂 | 任意100m²防水面积上的漏水点不超过7处，单个漏水点最大漏水量 ≤ 2.5L/d，单个湿渍最大面积 ≤ 0.3㎡ | 有少量漏水点，不得有线流和漏泥砂。整个工程平均漏水量 ≤ 2L/m·d；任意100m²防水面积的平均漏水量 ≤ 4L/m·d |
| 三级 | 有漏水点，不得有线流和漏泥砂 | (参照二级标准执行) | (参照二级标准执行) |
| 四级 | (参照标准执行) | (参照标准执行) | (参照标准执行) |

（十）不同防水等级的适用范围（表2）
| 防水等级 | 适用范围说明 |
| :--- | :--- |
| 一级 | 人员长期居住的场所；因有少量湿气会使物品变质失效、影响设备正常运转及危及工程安全的部位；极重要的战备工程。 |
| 二级 | 人员经常活动的场所；在有少量湿气的情况下不会使物品变质失效、不影响设备正常运转及工程安全运营的部位；重要的战备工程。 |
| 三级 | 人员临时活动的场所；对渗漏水无严格要求的工程。 |
| 四级 | 普通工程。 |

（十一）工程部位防水措施要求摘要（表3）
- 变形缝、诱导缝、后浇带、施工缝：应选用止水带（膨胀止水带、橡胶止水带）、防水卷材、涂料、防水砂浆或金属板等措施。
- 结构部位防水：应选用防水混凝土、防水卷材、防水涂料、防水砂浆、金属止水带等措施。
- 止水带说明：止水带的总宽度宜在200-400mm之间，有特殊要求的由设计确定。
