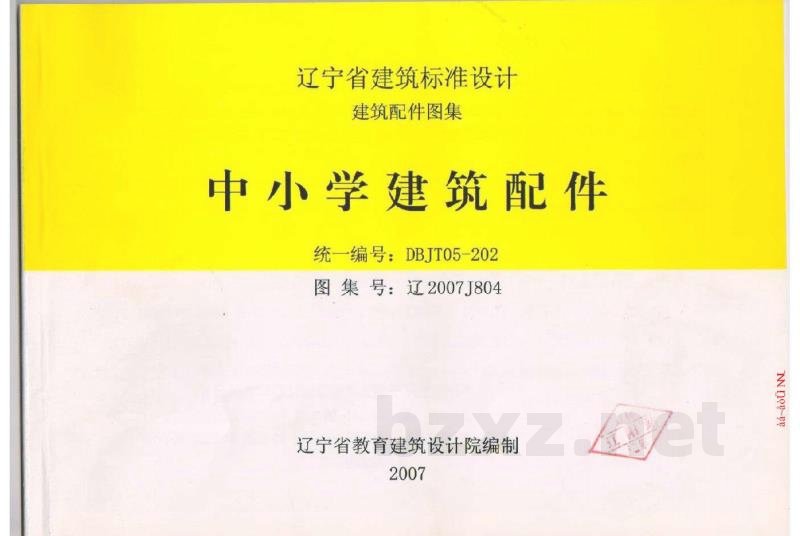

辽2007J804 中小学建筑配件

辽宁省建筑标准设计图集：中小学建筑配件
统一编号：DBJT05-202
图集号：辽2007J804
编制单位：辽宁省教育建筑设计院

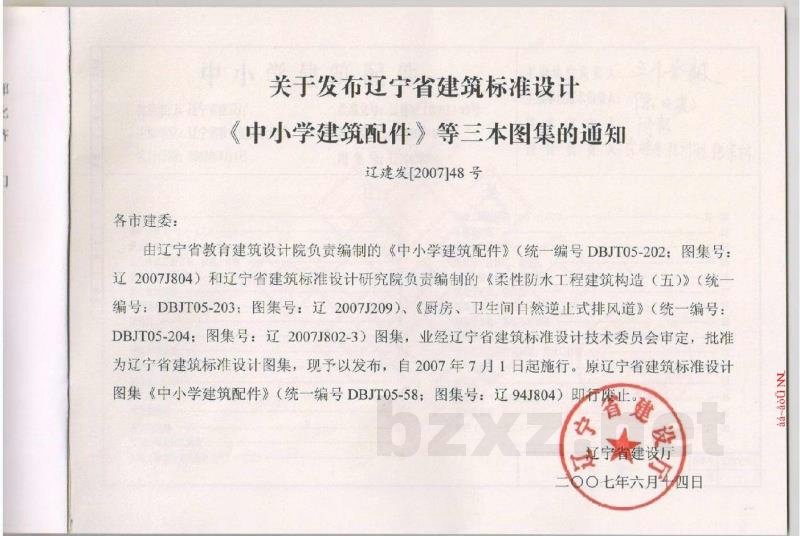

关于发布辽宁省建筑标准设计《中小学建筑配件》等三本图集的通知（辽建发[2007]48号）
由辽宁省教育建筑设计院负责编制的《中小学建筑配件》（统一编号：DBJT05-202，图集号：辽2007J804）经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2007年7月1日起施行。原辽宁省建筑标准设计图集《中小学建筑配件》（统一编号：DBJT05-58，图集号：辽94J804）即行废止。

批准部门：辽宁省建设厅
主编单位：辽宁省教育建筑设计院
实行日期：2007年7月1日

目录
设计说明（一）
设计说明（二）
玻璃黑板
无尘推拉白板
木制壁报板、挂衣板
宣传栏
讲台
教室内清洁柜
水槽（一）～（二）
污水池
拖布槽
单/双面洗槽
混凝土隔断
厕所、小便槽
厕所隔板
观察窗、放映孔、观察孔
单/双层隔音门、吸声面板
演播室立面、剖面、详图
舞蹈室练功杆
化学实验室集中排风道、排风口及实验柜
楼梯栏杆、室外铁爬梯、旗杆

设计说明（一）
1、适用范围
1.1 本图集编制内容适用于城镇及农村中小学建筑工程，特殊教育学校除外。
1.2 本图集供建筑工程设计、建设、施工、监理、验收人员使用。

2、设计依据
2.1 《民用建筑设计通则》GB50352-2005
2.2 《房屋建筑制图统一标准》GB50001-2002
2.3 《中小学校建筑设计规范》JGJ99.862
2.4 《城市普通中小学校舍建设标准》（2002年版）
2.5 《民用建筑隔声设计规范》GB/T 18-83

3、设计要求
3.1 本图集中黑板、讲台仅提供一般做法及控制尺寸，若教室较大，黑板及讲台可适当加大。
3.2 本图集中卫生间的厕位平面布置仅为示例及提供控制尺寸，并引出各种详图。
3.3 厕所隔断在工程设计中可自行组合，组合时应注意平面尺度和材料的统一。
3.4 卫生间的排风道及管道井应结合单体设计的具体情况进行布置。卫生间的地面应防滑和不积水。
3.5 本图集中木构件材料可选用椎木、桦木、榆木、曲柳、红木等。同一构件中应选用同一材质，选材不应有腐朽、开裂、扭曲、虫蛀等，并经干燥处理，含水率不得大于12%。
3.6 化学实验室中若设集中机械排风道时，可不设毒气实验柜。
3.7 楼梯栏杆采用不易攀登的构造，样式见单体设计。
3.8 室外铁爬梯仅供低层建筑使用。

4、材料与施工要求
4.1 木材用料标准均为干燥、光整后的净料尺寸。
4.2 木构配件刷油做法：先满刷清油一遍，待干后用油腻子将钉孔、裂缝、残缺处抹平整，干后打磨光滑，再刷中层和面层油漆。面漆颜色、品种除本图集中注明外，其余由设计人员定制。与墙接触的木构配件均应做防腐处理。
4.3 厕所隔板安装时，必须保证隔板平直稳定，连接完整牢固，整齐美观。
4.4 卫生间的地面及楼面防水、地面排水坡度、排水方向、地漏设置等，均按照工程设计要求精心施工，严防漏水。
4.5 本图集中各类金属构件的选用应符合国家有关标准。表面应光滑、平直、无毛刺。安装后不应有歪斜、扭曲变形等缺陷。金属构件之间连接除特殊注明者外均为焊接，焊接应符合JGJ82-2002有关技术规定，焊缝高度 > 3mm，焊缝应满并保持均匀，不得有裂缝、过烧现象，外露处应挫平磨光。
4.6 本图集中钢构件成型后应先除锈，除锈等级不低于Sa2级，刷防锈漆两道，再刷磁漆二道，颜色除图中注明外其余见单体设计。

5、尺寸与代号说明
本图集中部分尺寸及索引号采用变数式代号，或一个立面两种剖面形式，因材料和做法不同，设计人员应在施工图中注明。
6、施工质量要求
本图集中有关施工质量要求除注明外均按国家有关施工验收规范规定执行。
7、单位说明
本图集中所注尺寸均以毫米（mm）为单位。

设计说明（二）
玻璃黑板详图说明：
1. 靠墙龙骨及木砖刷防腐油二道。
2. 纤维板或胶合板背面预先刷调合漆二道。
3. 黑板玻璃正面磨砂，背面先用红色油漆画4×4细格线和20×20粗格线后刷墨绿色调合漆。
4. 木框刷底油一道，棕色调和漆二道。
