苏G9401 120预应力混凝土空心板图集（冷扎带肋钢筋）

版权所有
严禁翻印

江苏省结构构件标准图集

120 预应力混凝土空心板图集
(冷轧带肋钢筋)

苏G9401

江苏省工程建设标准设计站
一九九四年

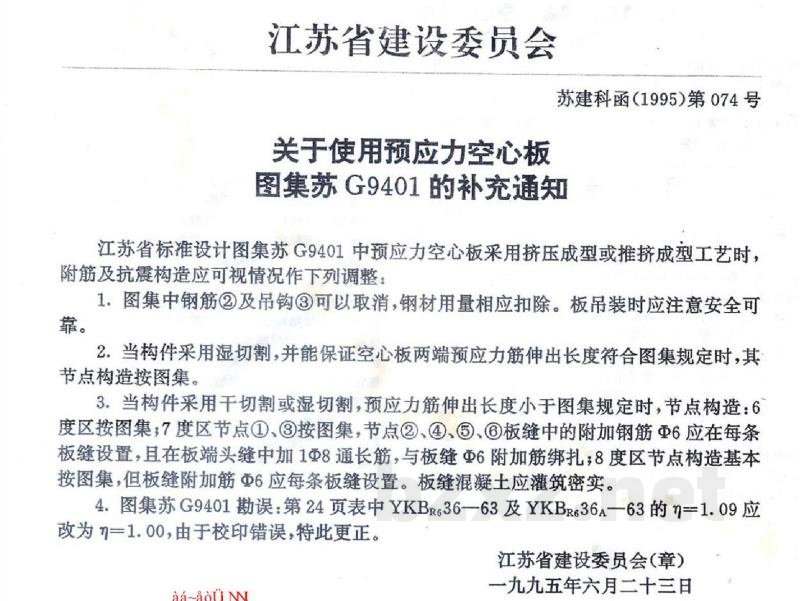

江苏省建设委员会

苏建科函（1995）第 074 号

关于使用预应力空心板
图集苏 G9401 的补充通知

江苏省标准设计图集苏 G9401 中预应力空心板采用挤压成型或推挤成型工艺时，附筋及抗震构造应可视情况作下列调整：

1. 图集中钢筋②及吊钩③可以取消，钢材用量相应扣除。板吊装时应注意安全可靠。
2. 当构件采用湿切割，并能保证空心板两端预应力筋伸出长度符合图集规定时，其节点构造按图集。
3. 当构件采用干切割或湿切割，预应力筋伸出长度小于图集规定时，节点构造：6 度区按图集；7 度区节点①、③按图集，节点②、④、⑤、⑥板缝中的附加钢筋 $\Phi$6 应在每条板缝设置，且在板端头缝中加 $1\Phi$8 通长筋，与板缝 $\Phi$6 附加筋绑扎；8 度区节点构造基本按图集，但板缝附加筋 $\Phi$6 应每条板缝设置。板缝混凝土应灌筑密实。
4. 图集苏 G9401 勘误：第 24 页表中 YKB_R836—63 及 YKB_R836A—63 的 $\eta$=1.09 应改为 $\eta$=1.00，由于校印错误，特此更正。

江苏省建设委员会（章）

一九九五年六月二十三日

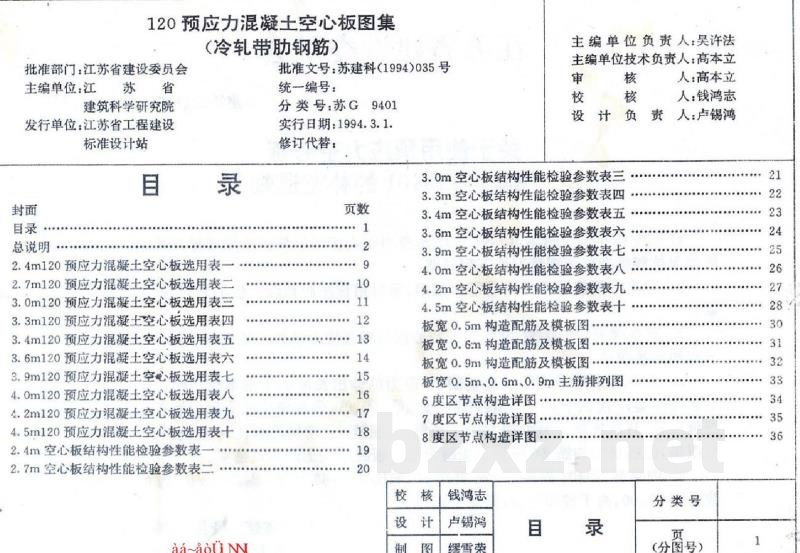

目 录

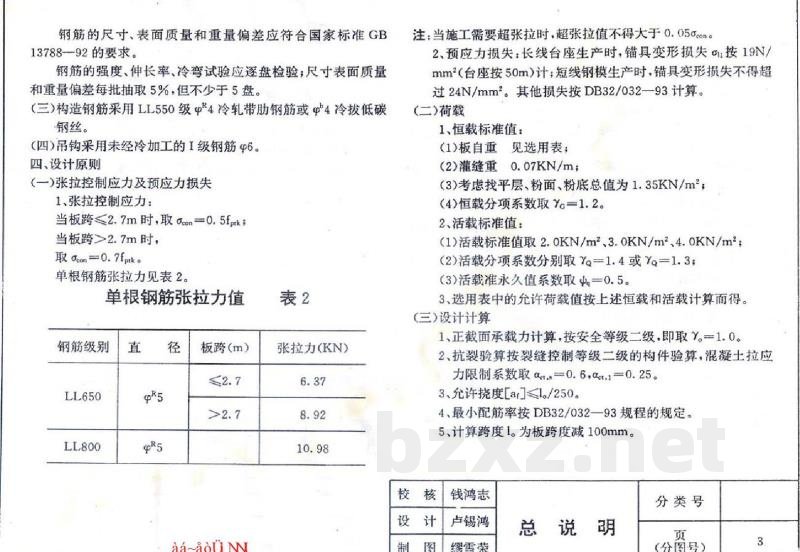

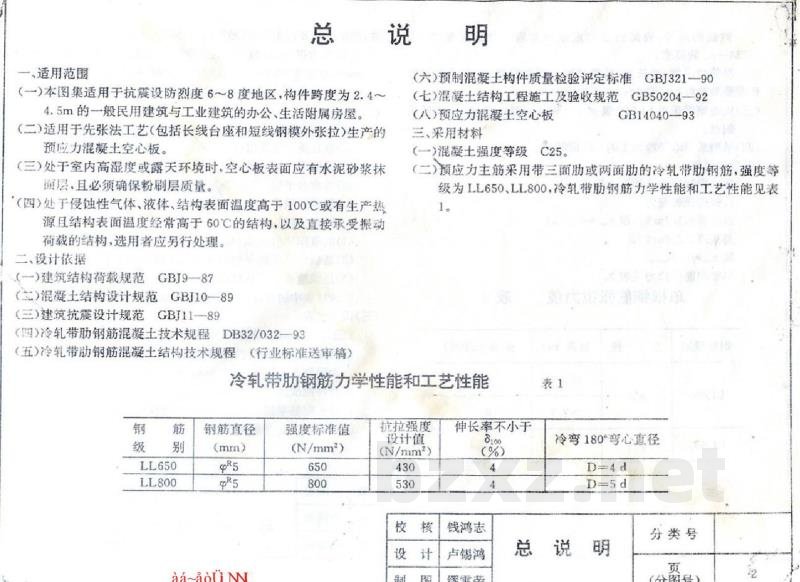

aa-àòÜ NN
