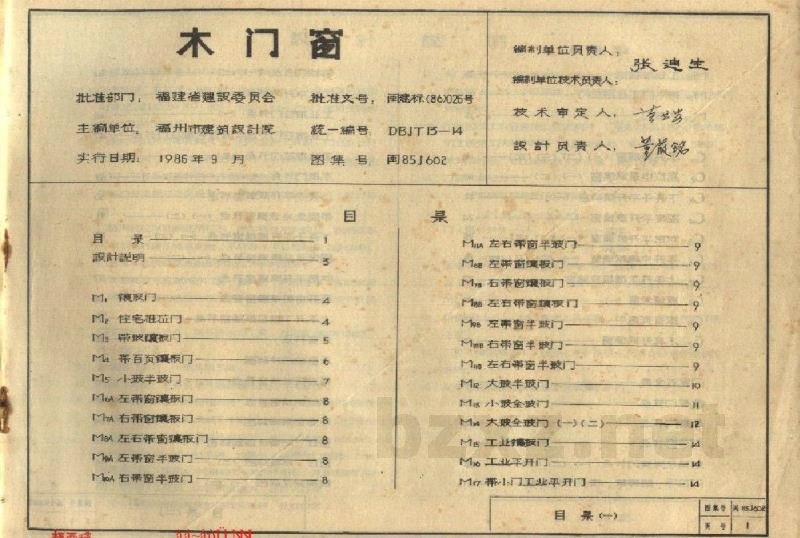

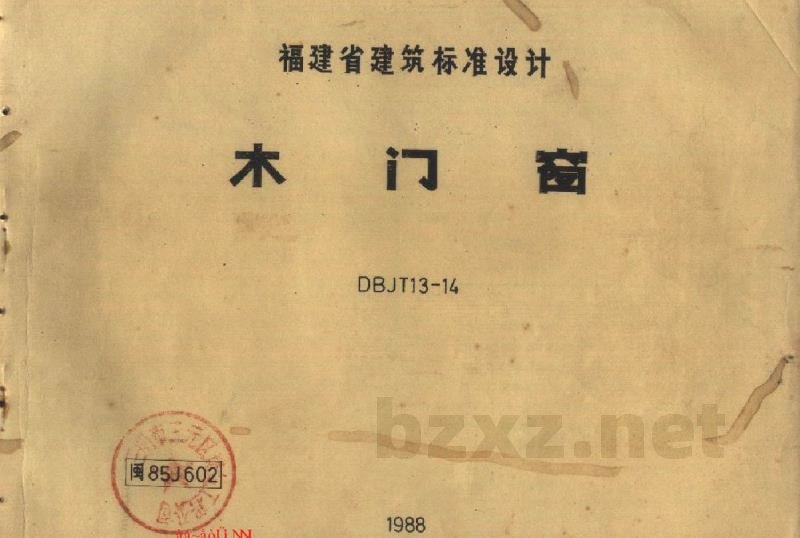

闽85J602 木门窗

闽85J602 福建省建筑标准设计——木门窗 (DBJT13-14)
批准部门：福建省建设委员会
设计单位：福州市建筑设计院
日期：1986年9月

【门窗品种】
M1 住宅推拉门
M2 玻璃网门
M3 镶板门
M4 小玻半玻门
M5 半玻门
M6 左带窗镶板门
M7 玻璃板门
M8 左带窗镶板门
M9 左右窗镶板门
M10 左侧窗半玻门
M11 右侧窗半玻门
（其他类型包括：平开门、推拉门、百叶窗、玻璃天窗、玻璃纱窗等）

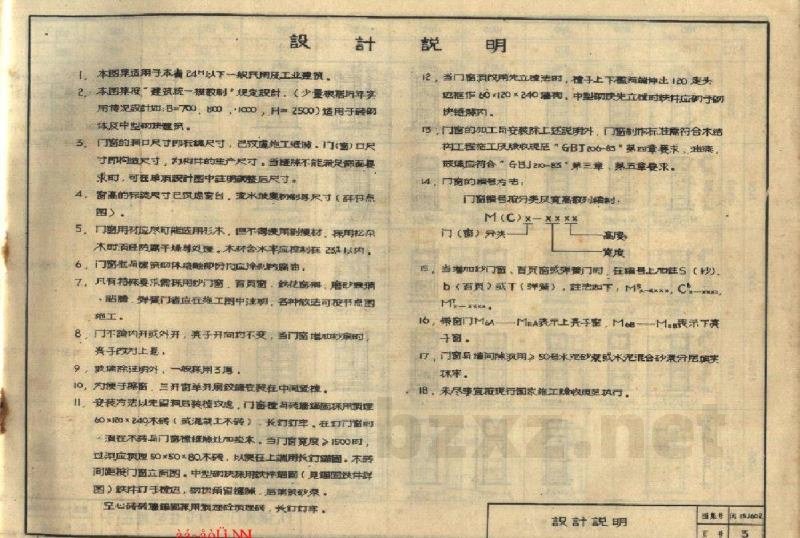

【设计说明】
1. 本图适用于本省24m以下建筑用木门窗。
2. 本图为建筑统一设计标准，在实际应用中可根据需要进行调整（如：B-70.001C00H=2500）。
3. 门窗的设计尺寸即为口尺寸，实际施工尺寸应根据现场实测情况确定；门窗构件的加工尺寸应根据设计尺寸确定。若不能满足现场要求，可在单项设计图中注明。
4. 窗高的标准尺寸已包含窗台高度。
5. 门窗用材应尽量使用优质木材，含水率应控制在合理范围内，且表面需进行防腐处理。
6. 门窗表面应涂刷防腐油。
7. 有特殊要求的窗（如铁花窗、玻璃窗等）应在施工图中注明。
8. 门扇的开启方式（内开或外开）应在图中注明。
9. 门窗安装细节详见节点详图。
10. 为便于安装，单开扇应安装在中间，推拉门应先安装门框后安装门扇。
11. 门窗安装应符合现行国家施工验收规范。
12. 门窗编号规则：按“M（类型代码）-（尺寸）”进行编号。

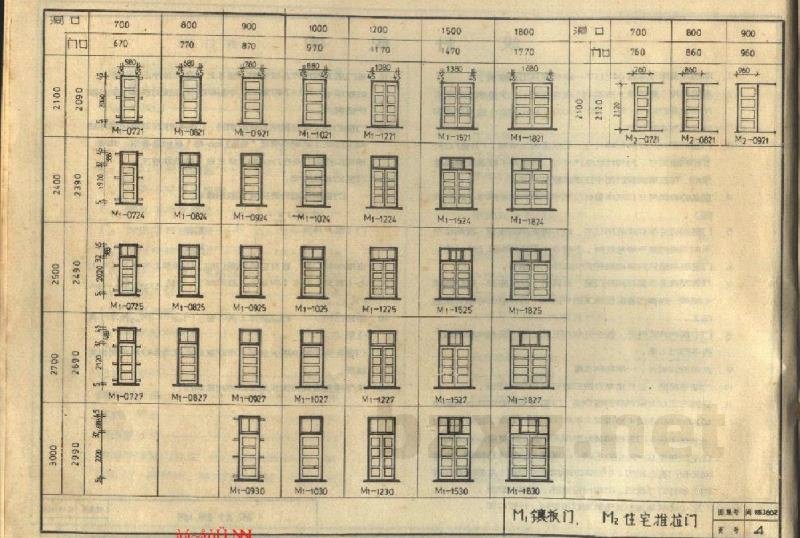

【常用尺寸参考】
M-072: 700x760
M1-0825: 825x870
M2-0721: 800x860
M2-0621: 900x960
M2-0921: 960x960
M3-1021: 1020x1170
M3-1225: 1200x1170
M3-1300: 1500x470
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
