闽02G118 普通混凝土小型空心砌块砌体结构构造图

福建省建筑标准设计

普通混凝土小型空心砌块砌体结构构造图

DBJT13-47

2002

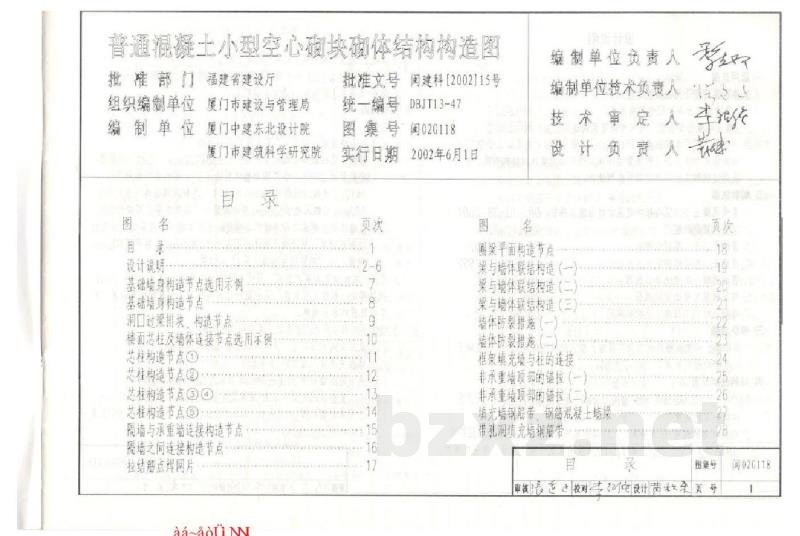

普通混凝土小型空心砌块砌体结构构造图

编制单位负责人：
编制单位技术负责人：
技 术 审 定 人：
设 计 负 责 人：

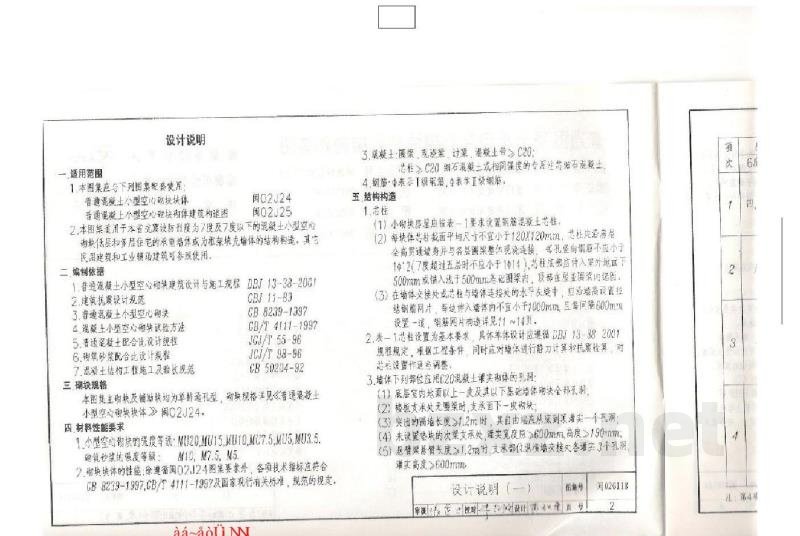

设计说明

一、适用范围

1. 本图集应与下列图集配合使用：

   • 普通混凝土小型空心砌块建筑构造图

     GJQ 02-24

   • 普通混凝土小型空心砌体结构构造图

     GJQ 02-25

2. 本图集适用于本地区抗震设防烈度为6度和7度以下的混凝土小型空心砌块建筑和多层住宅的承重墙体或作非承重填充墙体的结构构造，其它民用建筑和工业辅助建筑可参照使用。

二、编制依据

三、砌块规格

本图集主砌块及辅助块均为单排孔空心，砌体规格详见《普通混凝土小型空心砌块建筑构造图》GJQ 02-24。

四、材料性能要求

1. 小型空心砌块的强度等级：MU10、MU7.5、MU5；砂浆的强度等级：M10、M7.5、M5。
2. 砌筑材料的性能，除按图集GJQ 02-24的要求外，各项技术指标应符合GB 6239-1997、GB/T 4111-1997及国家现行有关标准、规范的规定。

3. 混凝土：C20；砂浆：水泥砂浆M5以上，强度等级不低于砌块强度的1/4。砌筑砂浆应随用随拌，并在初凝前用完。
4. 钢筋：表中未注明的均为HPB 300级钢筋（I级），直径d=6mm、8mm、10mm等常用规格。

五、结构构造

1. 总则

   (1) 砌块房屋基础梁下应设置混凝土垫层，厚度不小于100mm，宽度每边比墙宽出50mm。

   (2) 墙体转角处及纵横墙交接处，应先砌筑纵墙，后砌筑横墙，每日砌筑高度不宜超过1.8m。当不能同时砌筑而又必须留置临时间断口时，应砌成斜槎，普通砖砌体斜槎长度不应小于高度的2/3。

   (3) 在墙体转角及纵横墙交接处，应设置拉结钢筋。拉结钢筋沿墙高每500mm设一道，伸入墙内不宜小于1m（抗震设防烈度为6、7度时）或2m（8度时）。最上一道拉结钢筋距圈梁底面高度不大于300mm。

   (4) 门窗洞口两侧应设置混凝土实心砖或细石混凝土填实，宽度不小于150mm。当门窗洞口宽度大于600mm时，应在洞口上方设置过梁。

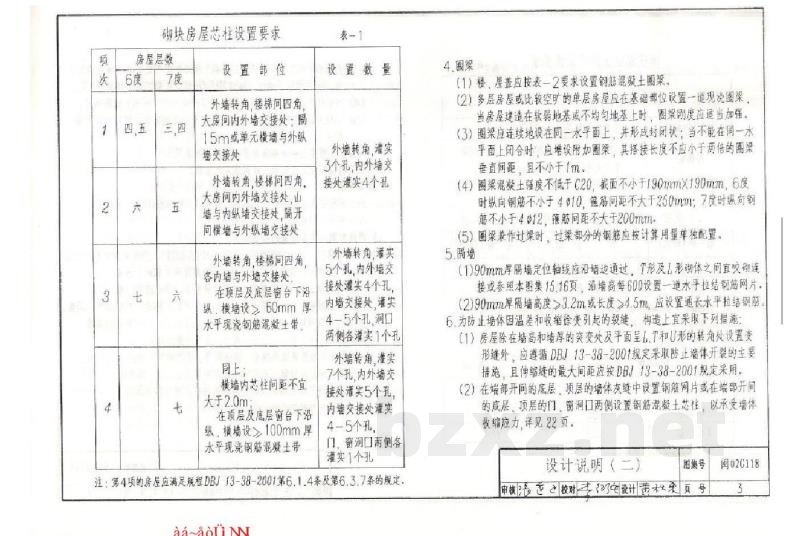

2. 表-1中墙体为承重墙要求，具体砌体应按相应标准DBJ 13-88-2001执行规定，满足工程条件。同时应对墙体进行静力计算和抗震验算，对芯柱设置作适当调整。

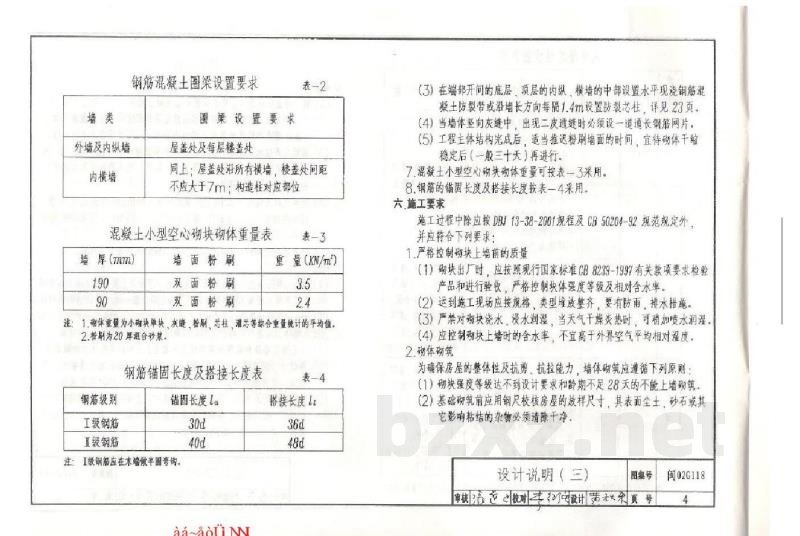

3. 墙体上下部应设置钢筋混凝土圈梁或现浇混凝土带：

1. (1) 底层室内地面以上一皮处及以下基础顶面砌块全部孔洞；
2. (2) 楼板支承处无圈梁时，支座顶下一皮砌块；
3. (3) 突出墙面的长度≥0.6m、宽度≥0.4m的窗间墙及凸出墙外的壁柱内应设置拉结钢筋。
4. (4) 未设圈梁的承重外墙，其转角处、纵横墙交接处及洞口两侧，应在高度大于1200mm范围内每隔500mm设置拉结筋。
