辽2007J802-4 住宅厨房、卫生间防火型变压式排气道

批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院
参编单位：住建部政策研究中心住宅厨房卫生间技术研究所
实行日期：2007年8月1日

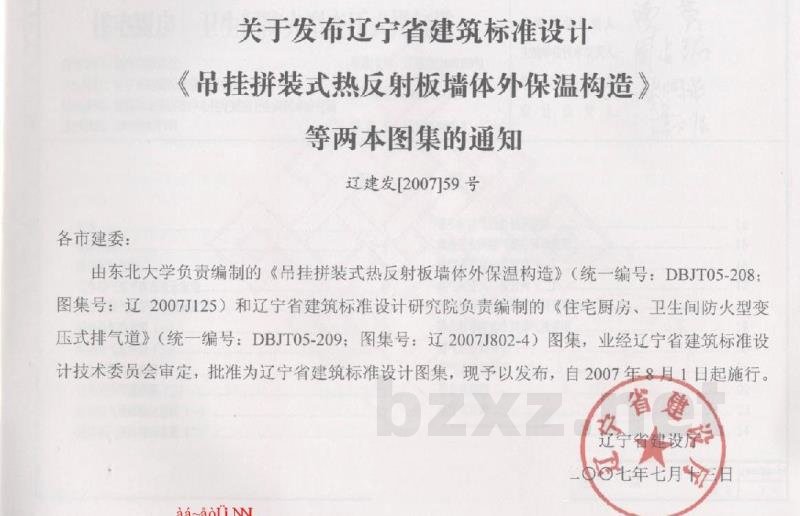

批准文号：辽建发[2007]59号
统一编号：DBJT05-269
图集号：辽2007J802-4

目录.........................................................1

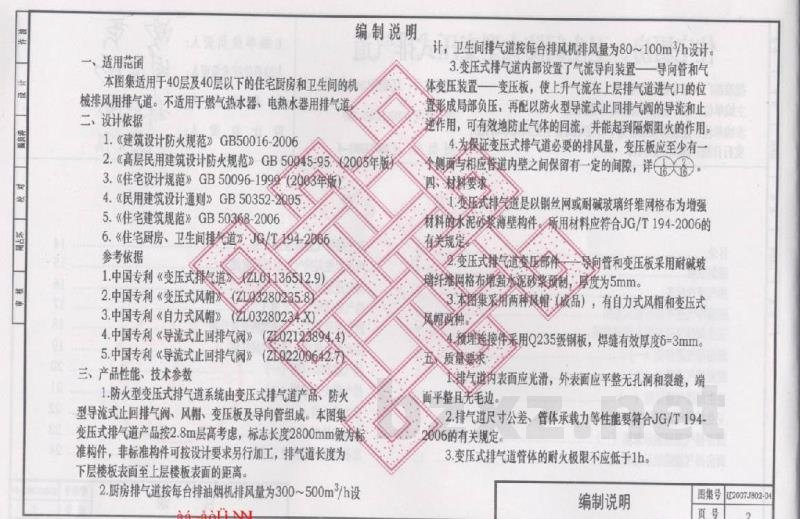

编制说明.............................................2~4
排气道选用表........................................5
厨房排气道平面布置示意图......................6
卫生间排气道平面布置示意图....................7
厨房排气道详图（一）..........................8
厨房排气道详图（二）..........................9
卫生间排气道详图（一）.......................10
卫生间排气道详图（二）.......................11
厨房排气道组装示意图（一）.................12
厨房排气道组装示意图（二）.................13

卫生间排气道组装示意图.....................14
吸进卫生间排气道组装示意图...............15
排气道风口位置图（一）....................16
排气道风口位置图（二）....................17
防火型导流式止回排气阀安装详图..........18
防火型导流式止回排气阀详图...............19
排气道安装详图（一）.......................20
排气道安装详图（二）.......................21
自力式风帽.........................................22
变压式风帽.........................................23
出斜面屋风帽高度示意图.....................24
